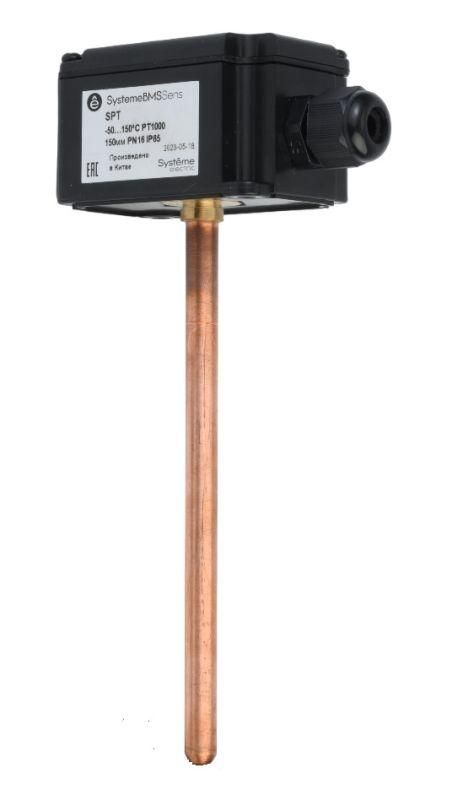

Датчик температуры погружной, -50...+150 град Pt1000 100мм с гильзой 50мм - SPTP100 APC

Датчик температуры погружной -50…+150C Pt1000 100мм с гильзой 50мм от Systeme Electric (арт. sptp100) предназначен для точного измерения температуры жидкостей и сред внутри трубопроводов, резервуаров и технологических ёмкостей. Комплектная гильза обеспечивает безопасную установку и замену датчика без слива среды.

Назначение и область применения

Этот датчик используется там, где требуется постоянный контроль температуры в жидких средах: теплообменники, системы отопления, холодильные установки, пищевые производства, химические реакторы. Подходит для работы в системах автоматизации, где входным сигналом является Pt1000 - высокоточная платиновая термосопротивленная цепочка.

Технические характеристики

• Диапазон измерения температуры: от -50 C до +150 C
• Тип чувствительного элемента: Pt1000 (сопротивление 1000 Ом при 0 C)
• Длина погружной части: 100 мм
• Гильза: стальная, длина 50 мм, предназначена для защиты датчика и упрощения обслуживания
• Выходной сигнал: сопротивление, соответствует стандарту IEC 60751

Совместимость и монтаж

Датчик совместим со всеми контроллерами и преобразователями, принимающими сигнал Pt1000. Для установки гильза вваривается или нарезается в стенку резервуара/трубы. После этого датчик просто вставляется внутрь гильзы и фиксируется резьбой. Учитывайте посадочный диаметр гильзы - он должен соответствовать толщине стенки и давлению в системе. Гильза защищает чувствительный элемент от механических повреждений и позволяет менять датчик без остановки процесса.

Преимущества

• Pt1000 обеспечивает более высокую чувствительность и меньшую погрешность по сравнению с Pt100
• Стальная гильза увеличивает срок службы датчика в агрессивных средах
• Раздельная конструкция - датчик можно заменить без демонтажа гильзы и слива среды
• Широкий рабочий диапазон позволяет применять его как в холодильных, так и в нагревательных системах

Ограничения применения

• Не предназначен для работы в паровой среде - возможна эрозия гильзы при повышенном давлении пара
• Максимальная температура +150 C - превышение вызывает деформацию изоляции и потерю точности
• Не рекомендован для агрессивных кислотных или щелочных растворов без проверки совместимости материала гильзы
• Не следует использовать в потоках с высокой скоростью (более 3 м/с) - риск вибрационного разрушения

Примеры использования

• Контроль температуры воды в бойлере системы ЦО
• Измерение температуры масла в гидравлическом контуре станка
• Автоматизация температурного режима в танках для ферментации
• Управление нагревом в линии мойки оборудования пищевой промышленности

Практические советы

• Перед установкой проверьте соответствие диаметра гильзы отверстию в емкости - стандартный размер обычно ½” NPT или M20x1,5
• Заливайте теплопроводящую пасту между датчиком и гильзой для лучшей передачи температуры
• Подключайте провода с учетом полярности - Pt1000 требует двух-, трех- или четырехпроводной схемы в зависимости от требуемой точности
• При длительной работе выше +80 C периодически проверяйте целостность изоляции проводов
• Не используйте этот датчик вместо взрывозащищенного - он не имеет сертификата ATEX или IECEx
