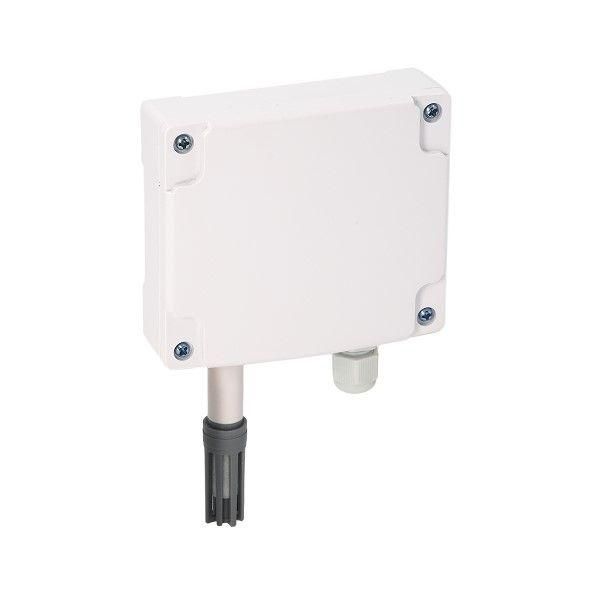

Датчик влажности и температуры наружный, -40…+60°С Modbus =24В | SOHTM Systeme Electric APC

Датчик влажности и температуры наружный -40…+60C Modbus 24В от Systeme Electric (артикул sohtm) предназначен для измерения температуры и относительной влажности воздуха на улице или в неотапливаемых помещениях. Он передаёт данные по цифровому интерфейсу Modbus RTU через RS-485, что позволяет легко интегрировать его в системы автоматизации зданий, промышленные контроллеры и SCADA.

Назначение и область применения

Этот датчик используется там, где нужны точные и надёжные измерения внешних условий: на фасадах зданий, в вентиляционных шахтах, на крышах, в холодильных камерах, на открытых площадках промышленных объектов. Подходит для систем управления микроклиматом, энергоэффективностью, автоматического регулирования вентиляции и контроля конденсации.

Технические характеристики

• Диапазон измерения температуры: -40 C до +60 C
• Диапазон измерения влажности: не указано - требуется уточнить у производителя
• Выходной сигнал: Modbus RTU по интерфейсу RS-485
• Питание: 24 В постоянного тока
• Степень защиты корпуса: IP65 - полная защита от пыли и струй воды из любого направления
• Метод установки: накладная настенная
• Рабочая среда: наружный воздух, неагрессивные газовые среды

Совместимость и монтаж

Датчик совместим со всеми устройствами, поддерживающими протокол Modbus RTU по RS-485: PLC, контроллерам, HMI, сборщикам данных. Для подключения используются два провода: A (D-) и B (D+) - полярность важна. Напряжение питания 24 В DC подаётся отдельно. Установка выполняется на вертикальную поверхность с помощью крепёжных отверстий в корпусе. Кабель выводится через герметичный ввод - не допускается перегиб или повреждение жил.

Безопасность и стандарты

Защита IP65 обеспечивает работу в условиях повышенной влажности, дождя и запылённости. Соответствует требованиям к использованию в промышленной среде. Электромагнитная совместимость и другие нормы не указаны - рекомендуется проверять соответствие местным правилам при интеграции в критические системы.

Преимущества

• Цифровой выход Modbus RTU исключает потери сигнала на длинных линиях
• Широкий температурный диапазон позволяет применять датчик даже в суровом климате
• IP65 защищает от осадков и пыли - не требует дополнительного кожуха
• Универсальное питание 24 В DC - совместимо с большинством промышленных источников
• Накладная установка упрощает замену и обслуживание без вскрытия стен

Ограничения применения

• Не предназначен для погружения в воду - IP65 не гарантирует герметичность при затоплении
• Не работает при прямом воздействии солнечного света без барьера - возможны погрешности из-за нагрева корпуса
• Измерение влажности не указано - нельзя использовать для точных расчётов без уточнения этого параметра
• Требуется терминал или контроллер с поддержкой Modbus RTU - не подходит для простых аналоговых систем

Примеры использования

• Контроль микроклимата на фасаде офисного здания для оптимизации работы HVAC
• Автоматическое включение дефроста в холодильном модуле на складе
• Сбор данных о погоде для прогнозирования нагрузки на тепловые насосы
• Контроль уровня влажности в неотапливаемом цехе для предотвращения коррозии оборудования

Практические советы

• Выбирайте место установки подальше от прямых солнечных лучей и источников тепла - иначе показания температуры будут завышены
• При прокладке кабеля RS-485 используйте экранированный двупарный провод с заземлением экрана в одной точке
• Настройте адрес устройства Modbus (по умолчанию часто 1) - он должен быть уникален в сети
• Проверьте наличие pull-up/pull-down резисторов на шине RS-485 - они необходимы для стабильной связи
• Перед первым запуском убедитесь, что питание 24 В DC подаётся до подключения коммуникаций - это снижает риск повреждения электроники
