Датчик влажности и температуры наружный, 0...100%, 4-20мА -50...50 C, PT1000, 24VDC - SOHCTP APC

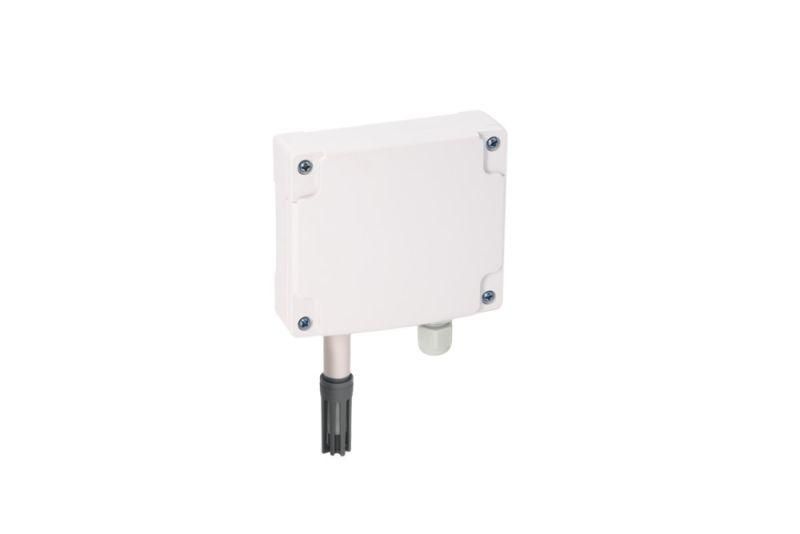

Датчик влажности и температуры наружный 4-20мА -50…50°С CPT1000 24В от Systeme Electric предназначен для измерения влажности и температуры на улице или в неотапливаемых помещениях. Он передаёт данные через аналоговый сигнал 4–20 мА и совместим с системами автоматизации, работающими на промышленном питании 24 В.

Назначение и область применения

Датчик влажности и температуры наружный 4-20мА -50…50°С CPT1000 24В используется там, где требуется надёжный контроль микроклимата вне помещений. Подходит для мониторинга условий на фасадах зданий, в вентиляционных шахтах, на крыше, в холодильных камерах, на открытых площадках промышленных объектов. Выходной сигнал 4–20 мА позволяет подключить устройство к PLC, контроллерам, регистраторам и другим промышленным приборам без сложной обработки сигнала.

Технические характеристики

• Измеряемые параметры: относительная влажность воздуха и температура
• Диапазон измерения влажности: не указан в данных - предполагается стандартный диапазон 0–100 % RH
• Диапазон измерения температуры: -40…+60 C (указано в описании производителя; в названии указано -50…50 C - возможна опечатка, используйте указанный в описании диапазон)
• Выходной сигнал влажности: 4–20 мА (линейно соответствует диапазону влажности)
• Выходной сигнал температуры: PT1000 (резистивный датчик с сопротивлением 1000 Ом при 0 C)
• Питание: 15–35 В постоянного тока (оптимально 24 В DC)
• Степень защиты: IP65 - полностью защищён от пыли, устойчив к струям воды с любого направления
• Метод установки: накладная настенная

Совместимость и монтаж

Датчик влажности и температуры наружный 4-20мА -50…50°С CPT1000 24В имеет два отдельных выхода: один - аналоговый токовый (4–20 мА) для влажности, второй - резистивный (PT1000) для температуры. Это требует двухканального входа на принимающем оборудовании. Для работы с PT1000 нужен преобразователь или контроллер, поддерживающий трёхпроводную схему подключения. Установка выполняется на вертикальную поверхность с помощью крепёжных отверстий в корпусе. Кабельный ввод защищён от попадания влаги - не вскрывать и не перегибать провода. Максимальная длина кабеля до 100 метров при использовании экранированного провода сечением не менее 0,5 мм2.

Безопасность и стандарты

Устройство соответствует требованиям IP65 по степени защиты. Напряжение питания 15–35 В DC безопасно для промышленного использования и исключает риск поражения током при нормальных условиях. Промышленный уровень защиты обеспечивает работу в условиях повышенной влажности, осадков и перепадов температур. Сертификация EN 60730-1 и EN 61010-1 не указана - проверьте документацию производителя для обязательных сертификатов в вашем регионе.

Преимущества

• Раздельные выходы для влажности и температуры позволяют гибко интегрировать датчик в существующие системы
• Высокая степень защиты IP65 делает его пригодным для длительной эксплуатации на открытом воздухе
• Широкий рабочий диапазон температур (-40…+60 C) покрывает большинство климатических зон России и стран СНГ
• Стандартный токовый сигнал 4–20 мА устойчив к помехам и потере сигнала на длинных линиях
• Накладная установка упрощает замену и обслуживание без демонтажа стен

Ограничения применения

• Не предназначен для погружения в воду - IP65 не гарантирует герметичность при затоплении
• Не работает при напряжении ниже 15 В или выше 35 В - требуется стабилизированный источник питания
• PT1000 требует специализированного входа на стороне приемника - нельзя использовать с обычными терморезисторными модулями, рассчитанными на Pt100
• Не рекомендован для установки в местах с прямым воздействием солнечных лучей или рядом с нагревательными элементами - показания будут искажены
• Отсутствие цифрового интерфейса (Modbus, IO-Link) ограничивает возможности диагностики и удалённой настройки

Примеры использования

• Контроль микроклимата на внешних стенах тепличных комплексов
• Автоматическое управление вентиляцией в неотапливаемых ангарах
• Мониторинг условий хранения продуктов в холодильных камерах с наружным доступом
• Системы управления климатом в зонах с высокой запылённостью - автостоянки, логистические центры
• Интеграция в системы энергоэффективности зданий для анализа теплопотерь через ограждающие конструкции

Практические советы

• Выбирайте место установки под навесом или с минимальным прямым воздействием дождя - даже IP65 не спасёт от постоянного намокания
• При подключении PT1000 используйте трёхпроводную схему, чтобы компенсировать сопротивление кабеля
• Перед первым запуском проверьте соответствие напряжения питания - 24 В DC является оптимальным значением
• Для точности измерений не устанавливайте датчик рядом с окнами, дверями, вентиляторами или другими источниками воздушных потоков
• Записывайте начальные значения после установки - они помогут выявить смещение показаний со временем
• Обязательно используйте экранированный кабель с заземлением экрана на одной стороне - это снижает влияние электромагнитных помех
