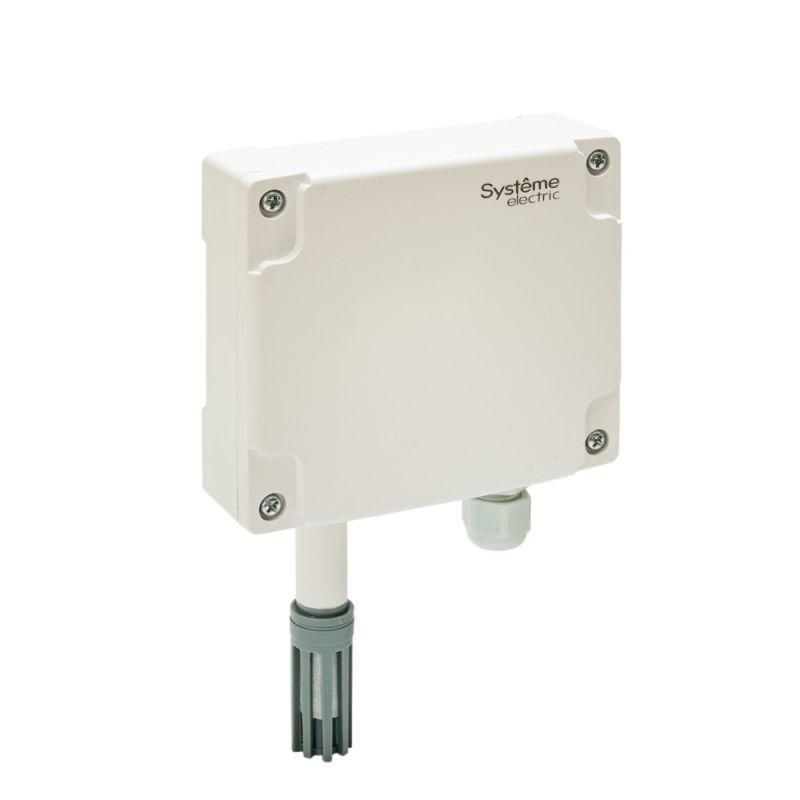

Датчик влажности и температуры наружный 0-100% -40…+60C 4-20мА =24В от Systeme Electric (артикул sohctc) предназначен для измерения влажности и температуры на улице или в неотапливаемых помещениях, передавая данные в виде аналогового сигнала 4–20 мА для подключения к системам автоматизации.

Назначение и область применения

Этот датчик используется там, где требуется непрерывный контроль микроклимата на открытом воздухе или в условиях перепадов температур. Подходит для установки на фасадах зданий, вентиляционных шахтах, холодильных камерах, тепличных комплексах и наружных технологических площадках. Выходной сигнал 4–20 мА позволяет легко интегрировать его в системы управления HVAC, SCADA, PLC и другие промышленные контроллеры.

Технические характеристики

• Измеряемый параметр: относительная влажность (0–100%) и температура (−40…+60 C)
• Выходной сигнал: два независимых токовых канала 4–20 мА - один для влажности, второй для температуры
• Питание: 15–35 В постоянного тока (стандартное 24 В DC)
• Степень защиты: IP65 - полная защита от пыли и струй воды под давлением
• Метод установки: накладная настенная крепление
• Рабочий диапазон температур: −40…+60 C - обеспечивает работу в суровых климатических условиях

Совместимость и монтаж

Датчик влажности и температуры наружный 0-100% -40…+60C 4-20мА =24В совместим со всеми устройствами, принимающими входной сигнал 4–20 мА. Для подключения используйте двухпроводную линию с экранированным кабелем, заземлённым на одном конце. Крепится на вертикальную поверхность с помощью встроенных кронштейнов - не требует сверления глубоких отверстий. Убедитесь, что место установки защищено от прямого попадания дождя и солнечных лучей, чтобы избежать ложных показаний.

Безопасность и стандарты

Корпус выполнен из материалов, устойчивых к ультрафиолету и химическим воздействиям. Соответствует требованиям IP65, что гарантирует надёжную работу в условиях повышенной влажности, пыли и атмосферных осадков. Напряжение питания 15–35 В соответствует промышленным стандартам, исключает риск повреждения от скачков напряжения в пределах допустимого диапазона.

Преимущества

• Два независимых выхода 4–20 мА позволяют одновременно получать данные по влажности и температуре без необходимости в дополнительных преобразователях
• Широкий рабочий температурный диапазон (-40…+60 C) делает его пригодным для использования в северных регионах и зимой
• Защита IP65 снижает потребность в дополнительном кожухе или укрытии
• Накладная установка ускоряет монтаж и упрощает обслуживание

Ограничения применения

• Не предназначен для погружения в воду - IP65 не обеспечивает герметичность при длительном контакте с жидкостью
• Не рекомендуется устанавливать в местах с высокой запылённостью, где возможна механическая abrasion корпуса
• Не поддерживает цифровые протоколы (Modbus, HART); требует внешнего АЦП для интеграции с цифровыми системами
• При прямом солнечном облучении возможны погрешности в показаниях температуры - лучше использовать солнцезащитный экран

Примеры использования

• Контроль влажности внутри вентиляционных каналов на промышленных объектах
• Автоматическое управление системами проветривания в теплицах
• Мониторинг условий в неотапливаемых складских помещениях
• Управление системами антиобледенения на крыше здания
• Интеграция в системы энергоэффективности зданий через BMS

Практические советы

• Выбирайте место установки так, чтобы датчик находился в естественной воздушной среде - не закрывайте его стенами, решётками или оборудованием
• При использовании длинных кабельных линий (>100 м) применяйте экранированный двужильный кабель с заземлением экрана только на стороне контроллера
• Перед первым запуском проверьте соответствие полярности питания - неверное подключение может вывести датчик из строя
• Для точной калибровки в условиях сильного нагрева (например, на южной стороне здания) используйте специальный солнцезащитный козырёк
• Проверяйте целостность корпуса и уплотнений каждые 6–12 месяцев - особенно после зимних периодов
