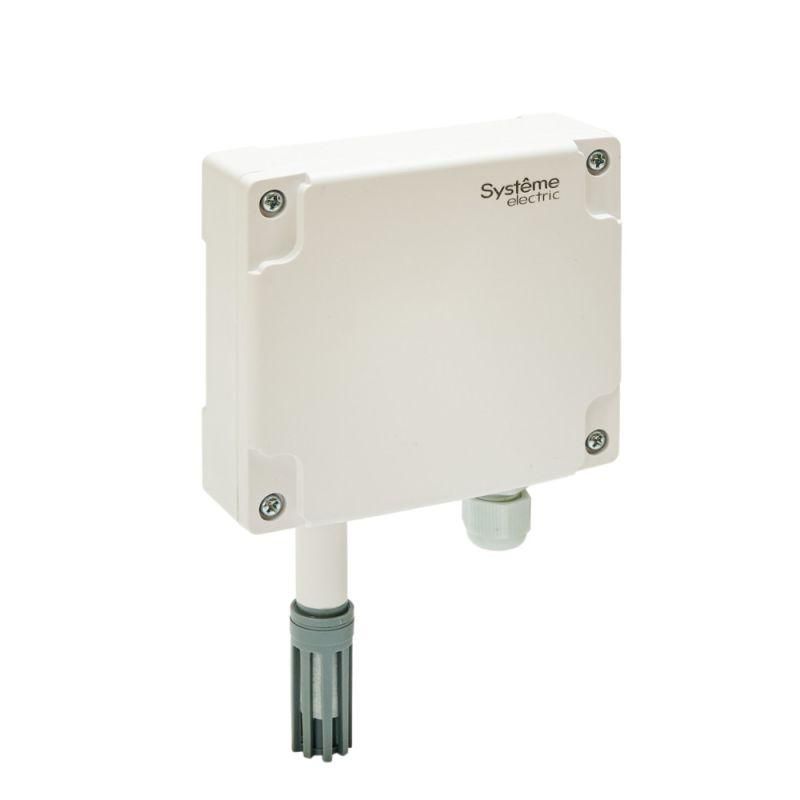

Датчик влажности и температуры наружный, 0…10В -40…+60°С NTC10K =24В | SOHVTN Systeme Electric APC

Датчик влажности и температуры наружный 0-10В -40…+60C NTC10K 24В от Systeme Electric (артикул sohvtn) предназначен для измерения влажности и температуры на улице или в неотапливаемых помещениях, передавая данные в виде аналогового сигнала в системы автоматизации зданий.

Назначение и область применения

Этот датчик используется для контроля микроклимата на открытых площадках, в вентиляционных шахтах, на фасадах зданий, в холодильных камерах и других местах с перепадами температур и высокой влажностью. Он подключается к контроллерам, БАС или системам управления HVAC, где требуется получение точных значений влажности и температуры в формате аналогового сигнала.

Технические характеристики

• Выходной сигнал влажности: 0–10 В постоянного тока (соответствует 0–100 % относительной влажности)
• Выходной сигнал температуры: термистор NTC 10 кОм (сопротивление меняется в зависимости от температуры)
• Рабочий диапазон температур: –40 C до +60 C
• Напряжение питания: 24 В постоянного тока
• Защита корпуса: IP65 (защита от пыли и струй воды с любого направления)

Совместимость и монтаж

Датчик совместим с любыми устройствами, принимающими аналоговый вход 0–10 В для влажности и поддерживающими подключение термистора NTC 10 кОм для температуры. Для монтажа используйте кабель с экранированием, особенно при прокладке рядом с силовыми проводами. Кабель подводится через резьбовое отверстие M20x1,5 в корпусе. Установка возможна на стену, трубу или кронштейн. Перед подключением проверьте полярность питания - неверная коммутация повредит внутреннюю электронику.

Безопасность и стандарты

Изделие соответствует требованиям EMC и имеет степень защиты IP65, что обеспечивает надёжную работу в условиях повышенной запылённости и воздействия атмосферных осадков. Соответствие международным нормам безопасности EN 60730-1 и IEC 61010-1 подтверждает безопасность эксплуатации в промышленных средах.

Преимущества

• Два независимых выходных сигнала - один для влажности (0–10 В), другой для температуры (NTC10K) - позволяют использовать один прибор вместо двух
• Широкий рабочий диапазон температур делает его пригодным для суровых климатических условий
• Стандартный интерфейс 0–10 В легко интегрируется в большинство существующих систем автоматизации
• Металлический корпус с герметичной конструкцией выдерживает механические нагрузки и коррозионное воздействие

Ограничения применения

• Не предназначен для длительного погружения в воду - IP65 не заменяет IP67/IP68
• Температурный сигнал NTC10K требует калибровки или специального преобразователя в контроллере; не все устройства умеют работать с этим типом сопротивления
• Напряжение питания строго 24 В DC - использование переменного тока или другого напряжения приведёт к отказу
• Не рекомендован для установки в зонах с прямым попаданием солнечных лучей более 8 часов в день - возможны погрешности из-за нагрева корпуса

Примеры использования

• Управление вентиляцией в торговом центре - датчик установлен на внешней стене, передаёт данные в Центральный контроллер
• Контроль влажности в холодильном модуле на складе - предотвращает образование конденсата
• Автоматизация теплого пола в бассейне - температурный сигнал NTC10K используется для регулировки мощности нагрева

Практические советы

• Перед установкой проверьте, чтобы ваш контроллер мог считывать сигнал NTC10K - многие модели ожидают 4–20 мА или цифровые протоколы
• При прокладке кабеля от датчика к оборудованию используйте экран и заземлите его только на одной стороне - на стороне контроллера
• Если датчик работает в условиях частых перепадов температур, допускайте время прогрева 10–15 минут после включения для стабилизации показаний
• Для обслуживания не открывайте корпус - он не рассчитан на пользовательский ремонт. При выходе из строя замените весь прибор
• Убедитесь, что посадочное место защищено от прямого контакта с водой - даже при IP65 лучше смонтировать с небольшим уклоном вниз
