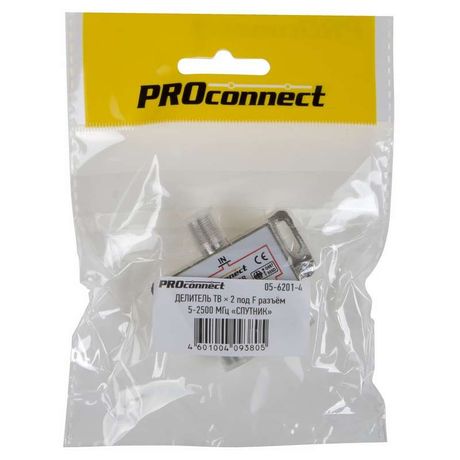

ДЕЛИТЕЛЬ ТВ х 2 под F разъём 5-2500 МГц "СПУТНИК" | 05-6201-4 PROconnect MEET

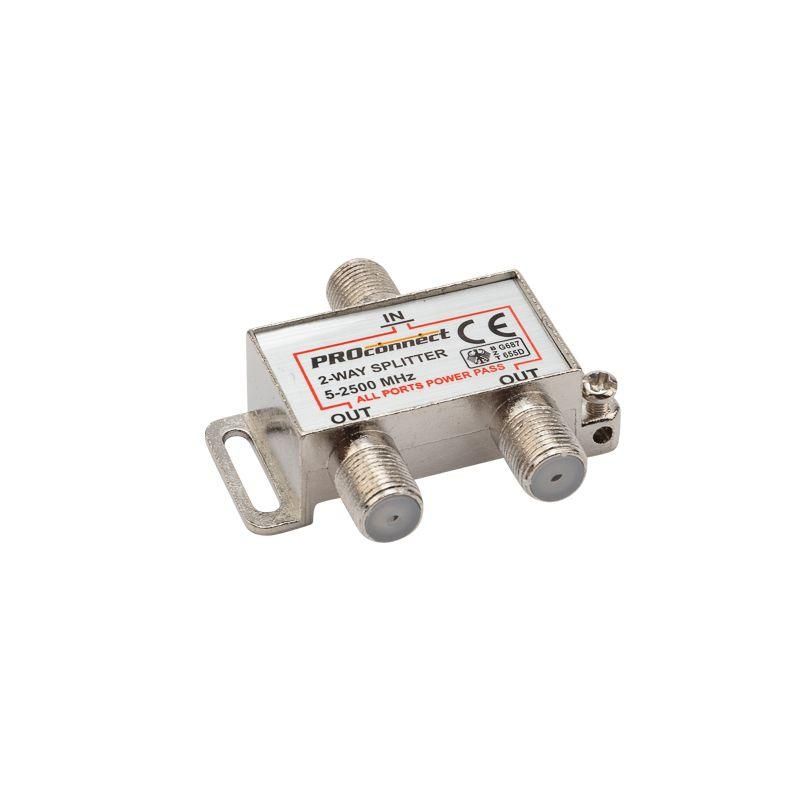

Делитель ТВ х 2 под F разъем 5–2500 МГц от REXANT - это пассивный разветвитель для распределения TV-сигнала от одного источника (антенны или спутникового ресивера) на два приемника. Артикул 05-6201-4 обеспечивает стабильную работу в широком диапазоне частот, включая спутниковые каналы.

Назначение и область применения

Делитель ТВ х 2 под F разъем 5–2500 МГц предназначен для разделения аналогового или цифрового телевизионного сигнала на два равных потока. Подходит для подключения двух телевизоров, ресиверов или модемов к одному коаксиальному кабелю от антенны, LNB или усилителя. Частотный диапазон 5–2500 МГц позволяет использовать устройство в системах спутникового ТВ, цифрового эфирного вещания и кабельного телевидения. Удобен в многокомнатных квартирах, загородных домах, офисах и гостиничных номерах.

Технические характеристики

• Тип: пассивный разветвитель (сплиттер) с одним входом и двумя выходами
• Тип разъемов: F-разъемы (стандартные для коаксиальных кабелей)
• Частотный диапазон: 5–2500 МГц - поддерживает все современные TV-сигналы, включая DVB-S/S2, DVB-T/T2, Cable
• Потери на ответвление: 3,5 дБ - сигнал на каждый выход снижается на эту величину
• Потери на проход: 6,5 дБ - суммарная потеря при прохождении через внутреннюю схему
• Количество ответвлений/отводов: 2 (эквивалентно двум выходам)
• Материал корпуса: металлический - обеспечивает экранирование от помех
• Цвет: серебристый

Совместимость и монтаж

Устройство совместимо со всеми типами коаксиальных кабелей с F-разъемами: RG-6, RG-59, SAT-50 и другими. Для установки достаточно подключить входной кабель от антенны или ресивера к порту IN, а два выходных кабеля - к телевизорам или декодерам. Никаких внешних источников питания не требует. Корпус рассчитан на настенный или внутрикоробочный монтаж. Обязательно проверьте герметичность соединений - особенно на улице или в сыром помещении.

Безопасность и стандарты

Изделие соответствует требованиям к радиочастотным пассивным компонентам. Металлический корпус обеспечивает эффективное ЭМЭ-экранирование, предотвращает наведение помех. Не содержит опасных материалов. Работает при температуре от –20C до +60C. Не предназначено для постоянного воздействия воды - не является водонепроницаемым.

Преимущества

• Высокая точность разделения сигнала - потери на ответвление минимальны для класса пассивных сплиттеров
• Широкий рабочий диапазон - поддерживает спутниковые, цифровые и кабельные сигналы
• Металлический корпус - защищает от внешних помех и механических повреждений
• Стандартные F-разъемы - совместимость с любым существующим оборудованием
• Надежность бренда REXANT - продукция прошла контроль качества на этапе производства

Ограничения применения

• Не работает с активными сигналами (например, PoE или управляемыми LNB) - только пассивный RF-сигнал
• Потери 3,5 дБ на выход - не рекомендуется использовать более чем с двумя устройствами; при большем количестве нужен активный усилитель
• Не предназначен для уличной эксплуатации без защиты от влаги
• Не подходит для передачи интернет-сигнала по DOCSIS 3.1 выше 1200 МГц - возможны искажения на высоких частотах

Примеры использования

• Подключение двух телевизоров в гостиной и спальне к одной спутниковой антенне
• Разделение сигнала от городской антенны между ресивером и цифровым телевизором
• Обеспечение TV-сигналом в комнате отдыха и кухне из одного кабеля, протянутого от этажного щита
• Использование в системах видеонаблюдения с аналоговыми камерами на частотах ниже 2500 МГц

Практические советы

• Перед установкой проверьте уровень сигнала на входе - после делителя он снизится на 3,5 дБ, что может вызвать потерю картинки при слабом исходном сигнале
• Используйте качественные F-разъемы и плотно затягивайте их руками - перегрев при использовании инструментов может повредить контакты
• Если планируете подключать три и больше устройств - замените этот делитель на 1×4 или используйте усилитель перед разветвителем
• Артикул 05-6201-4 от REXANT можно заменить на аналоги PROCONNECT, но проверяйте соответствие потерь и частотного диапазона
• Для долговечности в условиях повышенной влажности - поместите устройство в герметичный бокс или используйте термоусадочные трубки на соединениях
