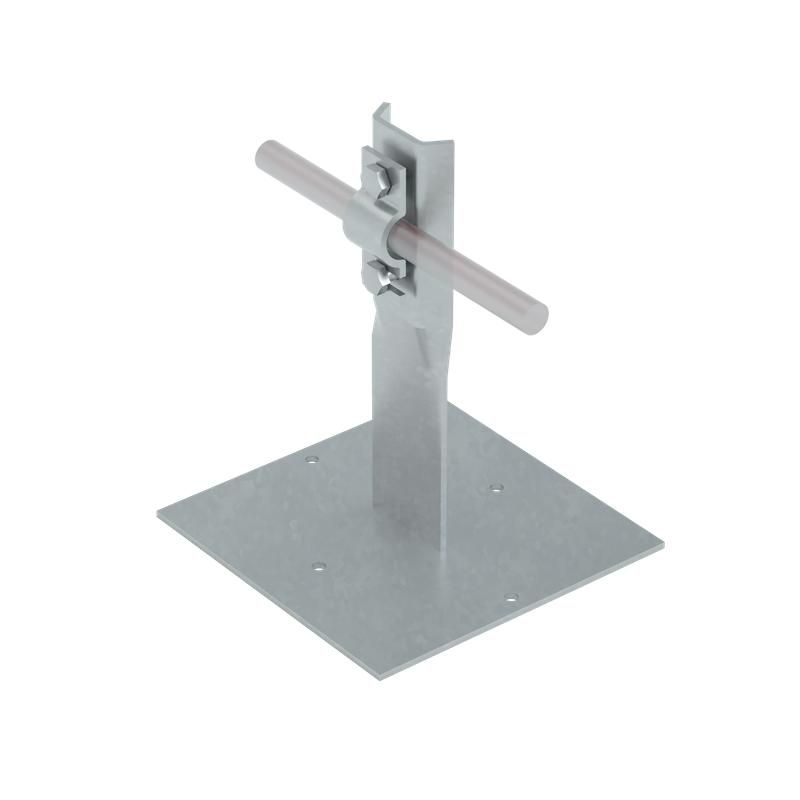

Держатель болтовой приклеиваемый PDB-H90-D5-10 HD для прутка d5-10мм H=90мм сталь гор. оцинк. КМ MA0266 КМ-Профиль

Держатель болтовой приклеиваемый для прутка 5–10 мм H90 мм сталь горячее цинкование КМ-профиль HD PDB-H90-D5-10 предназначен для надежной фиксации медных или стальных прутков диаметром 5–10 мм на плоских кровлях при устройстве систем молниезащиты и заземления. Этот компонент из оцинкованной стали обеспечивает долговечную работу даже в условиях повышенной влажности и открытых площадках.

Назначение и область применения

Держатель болтовой приклеиваемый КМ-профиль HD PDB-H90-D5-10 используется в составе систем молниезащиты и заземления AURAFORT®. Он служит для крепления вертикальных или горизонтальных проводников - прутков диаметром 5–10 мм - на поверхности плоских крыш из битума, рубероида, гидроизоляционных мембран или других оснований, совместимых с клеящими составами.

Подходит для установки на объектах жилого, коммерческого и промышленного назначения: заводы, склады, административные здания, спортивные сооружения. Применяется как внутри помещений с высокой влажностью, так и на открытом воздухе в условиях слабой коррозионной активности окружающей среды.

Технические характеристики

• Диаметр проводника: 5–10 мм - позволяет фиксировать стандартные медные или стальные прутки, используемые в системах молниезащиты;
• Высота монтажа: 90 мм - обеспечивает достаточное расстояние между проводником и поверхностью крыши для предотвращения перегрева и механических повреждений;
• Материал корпуса: сталь с горячим цинкованием - соответствует ГОСТ 9.307-89, защищает от коррозии в агрессивных условиях;
• Тип крепления проводника: винтовой зажим - надежный и проверенный механизм для плотного контакта с проводником без деформации;
• Метод крепления к основе: приклеивание - требует использование битумного или силиконового клея;
• Рабочая среда: подходит для эксплуатации в помещениях с высокой влажностью и на открытом воздухе; класс коррозионной стойкости - C1–C2 по ГОСТ 15150-69.

Совместимость и монтаж

Держатель КМ-профиль HD PDB-H90-D5-10 совместим с любыми металлическими прутками диаметром 5–10 мм, применяемыми в системах молниезащиты. Для монтажа требуется подготовить ровную, чистую и сухую поверхность крыши. Перед установкой поверхность обезжиривается, затем наносится слой битумного или силиконового герметика толщиной 3–5 мм. Держатель плотно придавливается к основе и выдерживается до полного схватывания клея - обычно 24 часа при температуре +20 C.

Фиксация проводника выполняется через винтовой зажим: ослабьте винт, поместите пруток внутрь, затяните до упора - контроль усилия не требуется, достаточно плотного контакта без пережима.

Безопасность и стандарты

• Горячее цинкование выполнено по ГОСТ 9.307-89 - гарантирует равномерное покрытие и срок службы более 25 лет в условиях C1–C2;
• Эксплуатационная стойкость соответствует ГОСТ 15150-69 - изделие допущено к работе при температурах от −40 C до +60 C;
• Не содержит свинца, хрома(VI) и других запрещённых веществ - соответствует требованиям RoHS;
• Изготовлен в рамках сертифицированной системы качества AURAFORT® - совместим с другими компонентами этой системы.

Преимущества

• Устойчивость к коррозии благодаря глубокому слою цинка - особенно важно для крыш с конденсацией влаги;
• Отсутствие необходимости сверления или механического крепления к кровле - снижает риск протечек;
• Простота монтажа - не требуются специализированные инструменты, достаточно шлицевой отвертки и клея;
• Стандартная высота 90 мм - обеспечивает безопасное расстояние от теплоизоляции и пароизоляции;
• Совместимость с большинством типов клеевых составов - легко адаптируется под существующие технологии кровельных работ.

Ограничения применения

• Не рекомендован для установки на поверхностях с температурой выше +70 C - возможна потеря прочности клеевого соединения;
• Не подходит для монтажа на металлических или пластиковых поверхностях, где невозможно использовать клей - например, на профнастиле без дополнительной гидроизоляции;
• Запрещено применять в местах с постоянным воздействием кислот, щелочей или солевых растворов - такие условия выходят за рамки класса C2;
• Не предназначена для нагрузок, отличных от веса проводника и ветровых сил - не следует использовать как несущий элемент для оборудования или труб.

Примеры использования

• Фиксация контура молниезащиты по периметру плоской крыши торгового центра;
• Установка вертикальных проводников на кровле производственного ангара с битумной гидроизоляцией;
• Создание заземляющего проводника на крыше школы с использованием медного прутка Ø8 мм;
• Обустройство системы защиты на историческом здании, где нельзя просверливать кровлю.

Практические советы

• Перед монтажом проверьте диаметр прутка - он должен точно попадать в интервал 5–10 мм. Меньший диаметр может вызвать люфт, больший - невозможность закрепления;
• Выбирайте клей, подходящий для вашего типа кровли: битумный - для рубероида, силиконовый - для мембранных покрытий;
• При монтаже на старые кровли удалите грязь, пыль и остатки старого клея - плохая адгезия снижает надежность;
• Не забудьте проверить электрическую связь после монтажа: контакт между держателем и проводником должен быть непрерывным;
• При использовании нескольких держателей соблюдайте шаг не менее 1 метра - меньшее расстояние не увеличит надежность, но усложнит монтаж.
