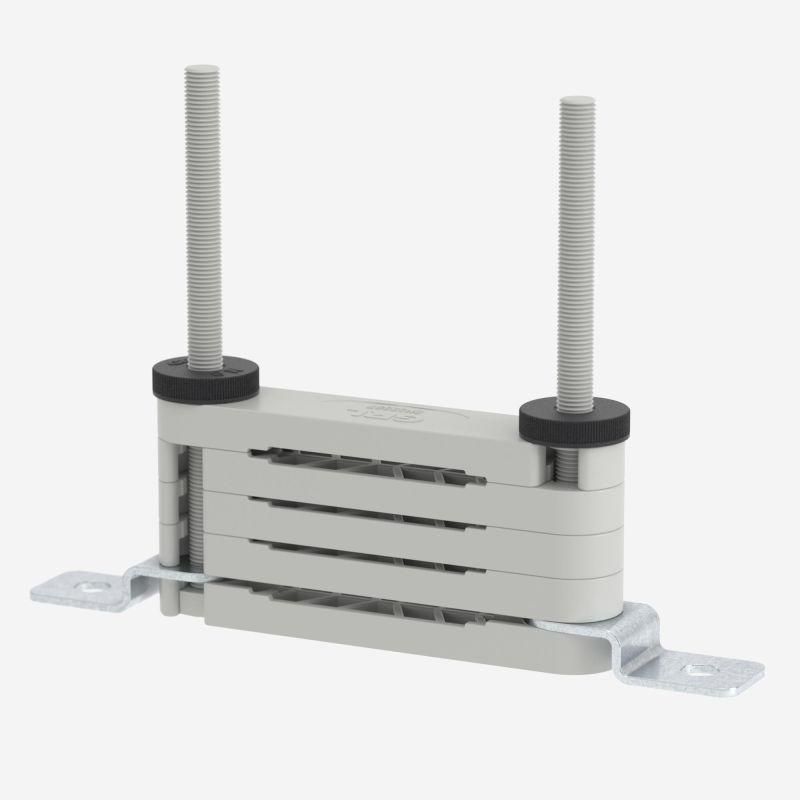

Держатель гибкой шины Media 40-63мм, до 4 шт DKC (ДКС) R5BBFFC40634

Держатель гибкой шины 40–63 мм до 4 шт от бренда DKC (Артикул r5bbffc40634) предназначен для надёжной фиксации нескольких параллельных гибких шин в силовых цепях, обеспечивая механическую устойчивость и правильный зазор для теплоотвода.

Назначение и область применения

Держатель гибкой шины 40–63 мм до 4 шт используется для крепления до четырёх гибких медных или алюминиевых шин, проложенных параллельно друг другу. Он применяется в распределительных устройствах высоких токов - например, в щитах автоматизации, трансформаторных подстанциях, системах бесперебойного питания и на производствах с мощными нагрузками. Главная задача - предотвратить смещение шин при ударных токах короткого замыкания и сохранить равномерный воздушный зазор для эффективного охлаждения.

Технические характеристики

• Рабочий диапазон сечений шин: 40–63 мм
• Максимальное количество шин: до 4 единиц
• Материал корпуса: термостойкий поликарбонат
• Условия эксплуатации: внутренняя установка, сухие помещения
• Стандарт совместимости: соответствует требованиям к креплению гибких шин серии «Media» от DKC

Совместимость и монтаж

Держатель рассчитан исключительно на гибкие изолированные шины серии «Media» от DKC. Подходит для шин прямоугольного сечения с шириной от 40 до 63 мм. Монтаж осуществляется на DIN-рейку или плоскую поверхность с помощью встроенных крепёжных отверстий. Установка требует точного выравнивания шин перед затяжкой - перекосы снижают эффективность охлаждения и увеличивают риск нагрева. Не используйте с жесткими шинами или шинами других серий - они не будут плотно фиксироваться.

Безопасность и стандарты

Изделие выполнено из самозагасающего поликарбоната, устойчивого к воздействию дуги и повышенным температурам. Соответствует нормам безопасности для комплектующих силовых цепей, применяемых в электроустановках до 1000 В переменного тока. Не имеет защиты от внешних факторов - IP-класс не указан, поэтому допускается использование только внутри закрытых щитов.

Преимущества

• Фиксирует до 4 шин одновременно - экономит место в щите
• Обеспечивает постоянный зазор между проводниками - повышает тепловой КПД системы
• Высокая механическая прочность - выдерживает динамические усилия при КЗ
• Простая установка - не требует специальных инструментов
• Совместим с серией «Media» - гарантирует согласованную работу всей системы

Ограничения применения

• Не предназначена для наружной установки - отсутствует защита от влаги и пыли
• Не подходит для шин с сечением менее 40 мм или более 63 мм
• Не рекомендуется использовать с неизолированными или полуизолированными шинами
• Не предназначен для работы при температуре выше +80 C
• Не совместим с шинами других производителей вне серии «Media»

Примеры использования

• Крепление четырёх шин в главном вводе промышленного щита
• Фиксация параллельных шин в UPS-системе для серверной
• Установка в распределительном устройстве на заводе с частотными преобразователями
• Сборка силового контура в системе электроснабжения химического производства

Практические советы

• Перед монтажом проверьте, что все шины имеют одинаковое сечение - разница даже в 1–2 мм может вызвать неравномерное давление и деформацию держателя
• Не затягивайте крепления слишком сильно - это может повредить изоляцию шин
• При использовании в многоканальной сборке оставляйте минимум 5 мм свободного пространства между соседними держателями для доступа к болтовым соединениям
• Держатель гибкой шины 40–63 мм до 4 шт от DKC лучше всего сочетается с другими элементами серии «Media» - так достигается максимальная надёжность и соответствие заводским тестам
• При замене старого оборудования - сверьте тип шин: если ранее были шины другой серии, новый держатель может не подойти даже при совпадении размеров
