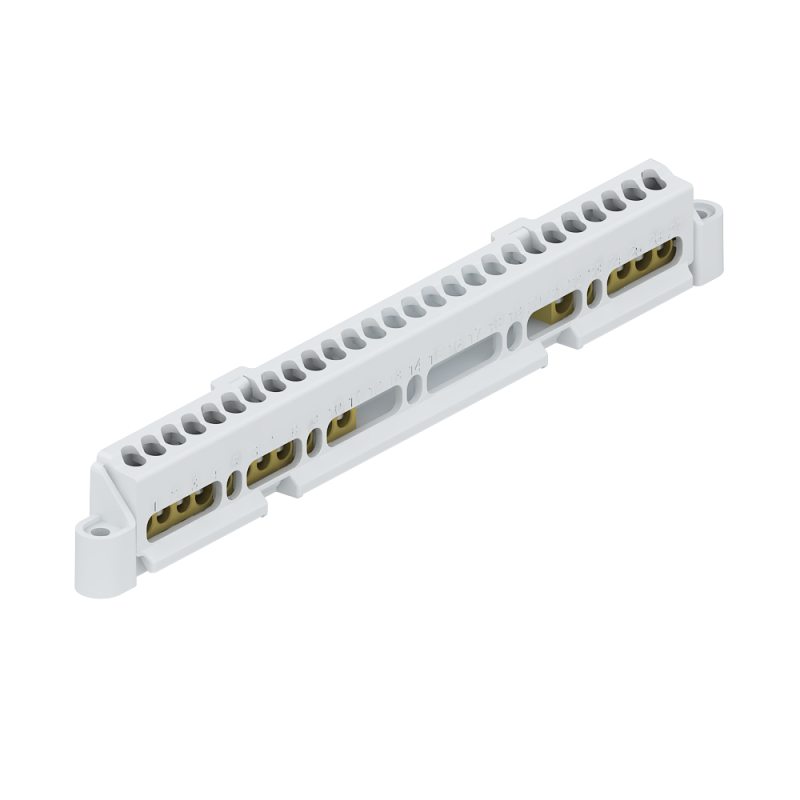

Держатель шин OptiBox P-DS-12-N| 303692 | КЭАЗ

Держатель шин OptiBox P-DS-12-N КЭАЗ - это компактный элемент для фиксации шин N, PE и PEN внутри распределительных щитов, совместимый с серийной системой OptiBox P. Продукт предназначен для надежного монтажа в условиях промышленной автоматизации и жилых зданий.

Назначение и область применения

Держатель шин OptiBox P-DS-12-N КЭАЗ используется для удержания и организации нулевых (N), защитных (PE) и комбинированных (PEN) шин в электрощитах. Он обеспечивает четкую и безопасную привязку проводников к контактным точкам, исключает случайное смещение шин при обслуживании и позволяет организовать аккуратную маршрутизацию проводов. Подходит для установки в щитах серии OptiBox P, используемых в промышленном оборудовании, системах освещения, насосных станциях и бытовых распределительных устройствах.

Технические характеристики

• Тип изделия: держатель шины
• Совместим с шинами типа N, PE, PEN
• Не имеет полюсов - не является коммутационным устройством
• Межшинное расстояние: не регламентировано - зависит от установленной шины
• Максимальный расчетный ток: не указан - не определяет нагрузочную способность

Совместимость и монтаж

Держатель шин OptiBox P-DS-12-N КЭАЗ рассчитан на установку исключительно внутрь корпусов серии OptiBox P. Монтируется методом защелкивания на DIN-рейку, как и другие модульные элементы этой системы. Для работы требуется предварительно закрепить в щите соответствующую шину (например, медную шину N или PE), после чего держатель фиксирует её положение. Установка не требует инструментов - достаточно плотного нажатия до характерного щелчка. Не совместим с другими сериями щитов вне OptiBox P.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для комплектующих распределительных устройств. Хотя явных указаний на нормативы в данных нет, конструкция выполнена из самозагасающего поликарбоната, что обеспечивает термическую стабильность и противостоит возгоранию. Соответствует общепринятому подходу к изоляционным материалам в соответствии с IEC 60439-1.

Преимущества

• Упрощает сборку щита: шина остается в заданном положении даже при частом доступе
• Снижает риск повреждения контактов благодаря фиксации без перегиба проводов
• Обеспечивает эстетичный вид внутренней разводки
• Работает в паре со всей серией OptiBox P - легко масштабируется при расширении щита

Ограничения применения

• Не предназначено для самостоятельного крепления - требует наличия металлической шины N/PE/PEN
• Не выдерживает механические нагрузки: нельзя использовать как опору для тяжелых кабелей
• Не подходит для установки вне щитов OptiBox P - не имеет универсальных креплений
• Не рассчитан на высокие токовые нагрузки: не заменяет силовые шины или клеммы

Примеры использования

• Фиксация нулевой шины в щите управления станком
• Удержание защитного провода PE в этажном распределительном щите многоквартирного дома
• Организация PEN-шины в системах TN-C-S в промышленных цехах
• Сборка стандартизированного щита в системе автоматического контроля технологических процессов

Практические советы

• Перед монтажом проверьте, чтобы шина имела правильную ширину и форму - держатель адаптирован под типовые профили, применяемые в OptiBox P
• Не затягивайте болты на шине слишком сильно - это может деформировать пластиковую основу держателя
• При использовании нескольких держателей в одном щите соблюдайте равномерное расположение - так легче выполнять диагностику и ремонт
• Артикул 303692 - единственный номер для этого элемента; не путайте с аналогами других производителей
