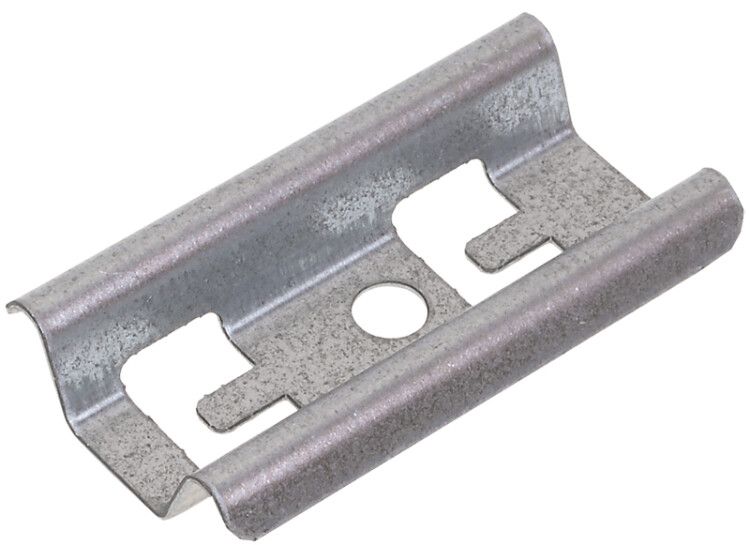

Держатель горизонтальный VV100 сталь IEK CLW10-VV-100

Держатель горизонтальный VV100 сталь от IEK (ИЭК) - надёжный элемент системы крепления для металлических лотков CLW, предназначен для потолочного монтажа с использованием шпилек. Артикул clw10-vv-100 обеспечивает прочную фиксацию лотков в промышленных и коммерческих объектах.

Назначение и область применения

Держатель горизонтальный VV100 сталь используется для крепления металлических лотков (прокатных или проволочных) к потолку. Применяется в системах распределения электроэнергии и управления сигналами там, где требуется организованная прокладка кабелей - например, на заводах, в складских комплексах, офисных зданиях и транспортной инфраструктуре. Подходит для комплектации лотков серии CLW от IEK.

Технические характеристики

• Материал: сталь оцинкованная - устойчивость к коррозии в условиях повышенной влажности
• Покрытие: оцинковка - защищает от ржавчины без необходимости дополнительной покраски
• Способ монтажа: потолочный - крепление осуществляется через предварительно установленные шпильки
• Тип соединения: безвинтовой - быстрая установка и демонтаж без инструментов
• Цвет: серый - соответствует цветовой гамме лотков CLW
• Стандарт: ГОСТ 14918-80 - соответствие требованиям к конструкциям для кабельных путей

Совместимость и монтаж

Держатель VV100 сталь совместим с лотками серии CLW от IEK. Для монтажа требуются шпильки M8–M10, закреплённые в потолке. Устройство фиксируется на шпильках с помощью зажимного механизма - никаких болтов или гаек не требуется. Максимальная нагрузка определяется прочностью лотка и точками крепления, а не самим держателем. Рекомендуется соблюдать шаг между держателями согласно нормам для типа лотка (обычно 1–1,5 м).

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80 - стандарту на крепёжные элементы для кабельных лотков. Оцинкованная сталь обеспечивает долговечность в помещениях с высокой влажностью и температурными перепадами. Соответствует требованиям пожарной безопасности для внутренних электромонтажных систем.

Преимущества

• Ускоренный монтаж благодаря безвинтовому креплению - снижает время установки на 30–40%
• Высокая механическая прочность стали оцинкованной - выдерживает вес заполненных лотков
• Не требует обслуживания - оцинковка сохраняет целостность покрытия десятилетиями
• Единая система с лотками CLW - гарантирует совместимость и эстетичность всей трассы

Ограничения применения

Держатель VV100 сталь не предназначен для вертикального или бокового крепления - только потолочное. Не рекомендуется использовать в агрессивных средах с химическими испарениями (например, в химических цехах) - оцинковка не защищает от кислот и щелочей. Также не подходит для крепления неметаллических лотков или трубопроводов.

Примеры использования

• Фиксация лотка CLW в цехе по сборке оборудования - прокладка силовых кабелей к станкам
• Монтаж кабельной трассы в административном здании - передача данных и питания по этажам
• Обустройство освещения в логистическом терминале - крепление к бетонному перекрытию

Практические советы

• Перед монтажом проверьте диаметр шпилек - они должны подходить под зажим держателя (рекомендуемые: M8–M10)
• При длинных участках трассы используйте минимум один держатель на каждые 1,2 метра лотка
• Не затягивайте держатель слишком сильно - это может повредить оцинковку и вызвать изгиб лотка
• Для сложных маршрутов (углы, переходы) сочетайте с другими элементами серии CLW - угловыми и поворотными кронштейнами
• Артикул clw10-vv-100 можно заказывать в комплекте с лотками - так проще контролировать совместимость
