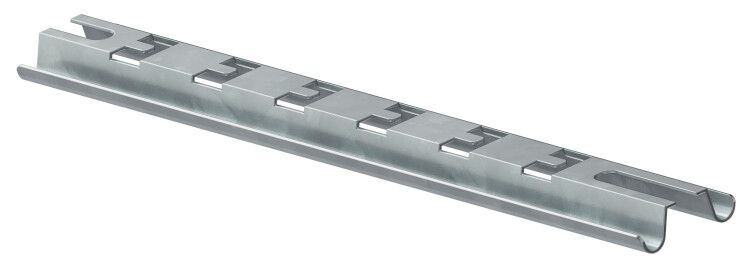

Держатель горизонтальный VV300 сталь IEK CLW10-VV-300

Держатель горизонтальный VV300 сталь от IEK - надёжный элемент системы крепления для металлических лотков, предназначен для потолочного монтажа с использованием шпилек. Артикул clw10-vv-300 соответствует серии CLW и обеспечивает долговечную фиксацию в условиях широкого температурного диапазона.

Назначение и область применения

Держатель горизонтальный VV300 сталь используется для крепления металлических лотков (прокатных или проволочных) к потолочным конструкциям. Применяется в системах электропроводки на объектах промышленного, коммерческого и жилищного назначения - например, в цехах, распределительных пунктах, серверных помещениях, тоннелях и элеваторах. Подходит для монтажа лотков, уложенных параллельно полу, с равномерной нагрузкой по всей длине.

Технические характеристики

• Материал: сталь с оцинкованным покрытием - повышает коррозионную стойкость без необходимости дополнительной защиты
• Толщина стенки: 2 мм - обеспечивает достаточную жесткость при нагрузках от лотков и кабелей
• Тип соединения: безвинтовой разъём - позволяет быстро зафиксировать лоток без инструментов
• Способ монтажа: потолочный - крепится через шпильки к бетонному или металлическому перекрытию
• Диапазон рабочих температур: от -60 C до +60 C - работает в холодных и жарких средах, включая неотапливаемые помещения
• Цвет: серый - совпадает с цветовой гаммой большинства металлических лотков
• Стандарт: ГОСТ 14918-80 - соответствие требованиям к конструкции и прочности для электроустановок

Совместимость и монтаж

Держатель VV300 сталь совместим с лотками, имеющими стандартную ширину, соответствующую серии CLW. Для установки требуется предварительно закрепить шпильки M8–M10 в потолке с шагом, рекомендованным проектом (обычно 1–1,5 м). Лоток вставляется в держатель сверху - замок фиксируется за счёт формы профиля, без болтов или винтов. Монтаж выполняется вручную, без специального инструмента. Убедитесь, что диаметр шпилек соответствует внутреннему отверстию держателя - нестандартные крепёжные элементы могут нарушить герметичность соединения.

Безопасность и стандарты

Держатель VV300 сталь изготовлен в соответствии с ГОСТ 14918-80, который регламентирует механическую прочность, устойчивость к деформациям и условия эксплуатации для крепёжных элементов электромонтажных систем. Оцинкованная поверхность снижает риск возникновения электрокоррозии при контакте с другими металлами. Соответствует нормам безопасности для промышленных электроустановок.

Преимущества

• Быстрый монтаж благодаря безвинтовому механизму - экономит время при сборке трасс
• Увеличенный срок службы за счёт оцинковки - выдерживает влажные и агрессивные среды
• Высокая механическая прочность - стальная конструкция толщиной 2 мм выдерживает значительные нагрузки
• Стандартизированная форма - гарантирует совместимость с лотками других производителей, соответствующими ГОСТ

Ограничения применения

• Не предназначен для вертикального или настенного крепления - только для горизонтальной фиксации на потолке
• Не рассчитан на динамические или ударные нагрузки - не применяется там, где возможны вибрации оборудования
• Не подходит для крепления неметаллических лотков (пластиковых, композитных) - требует жёсткой рамы из стали
• Запрещено использовать при температурах ниже -60 C или выше +60 C - материал теряет пластичность или ослабевает

Примеры использования

• Фиксация лотков в цехе с высокой влажностью - например, на пищевом предприятии
• Подвеска кабельных трасс в холодном складском помещении с открытыми потолками
• Монтаж распределительных лотков в тоннеле метро - устойчивость к перепадам температур и пыли
• Обустройство электрощитовых комнат в офисных зданиях - сочетание с лотками IEK серии CLW

Практические советы

• Перед монтажом проверьте, чтобы шпильки были установлены строго вертикально - иначе лоток будет перекашивать
• При длинных трассах используйте одинаковый шаг между держателями - это исключит прогиб лотка под весом кабелей
• Не затягивайте шпильки слишком сильно - оцинкованное покрытие может повредиться, что снизит коррозионную стойкость
• Артикул clw10-vv-300 можно заказывать в комплекте с лотками CLW - они идеально подходят друг к другу по форме и размерам
• При замене старых держателей - выбирайте именно модель VV300 сталь, так как другие аналоги могут иметь отличную посадку
