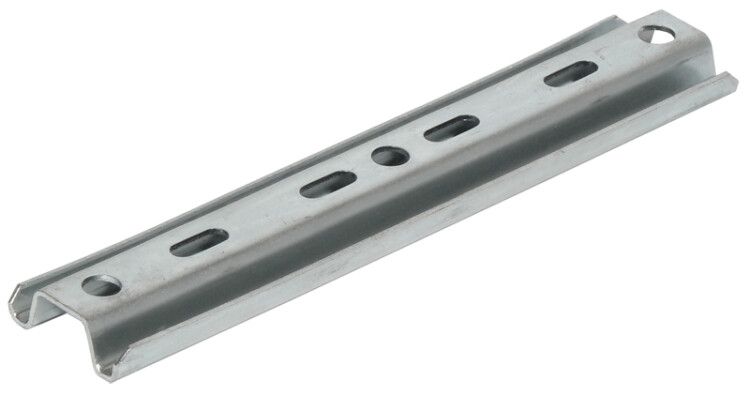

Держатель горизонтальный VH400 сталь IEK CLW10-VH-400

Держатель горизонтальный VH400 сталь от IEK - надёжный элемент системы крепления металлических лотков к потолку, выполненный из оцинкованной стали. Артикул clw10-vh-400 предназначен для устойчивой фиксации лотков в промышленных и коммерческих объектах, где требуется долговечная и коррозионностойкая конструкция.

Назначение и область применения

Держатель горизонтальный VH400 сталь используется для крепления металлических лотков (прокатных или проволочных) к потолочным конструкциям. Применяется в системах электропроводки на предприятиях, в цехах, офисах, транспортных терминалах и других помещениях с высокой нагрузкой на кабельную инфраструктуру. Подходит для монтажа лотков в местах, где необходима жесткая и стабильная фиксация без вертикального перемещения.

Технические характеристики

• Материал: сталь с толщиной 2 мм - обеспечивает прочность и минимальную деформацию под нагрузкой.
• Покрытие: оцинковано по методу Сендзимира - защищает от коррозии даже в агрессивных средах, продлевает срок службы.
• Способ монтажа: потолочный - крепится через шпильки к бетонному или металлическому перекрытию.
• Тип соединения: винтовое - позволяет регулировать положение и легко демонтировать при необходимости.
• Диапазон рабочих температур: от -60 C до +60 C - работает в условиях холодных складов, открытых площадок и нагреваемых помещений.
• Цвет: серый - соответствует цветовой гамме большинства металлических лотков и комплектующих IEK.
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к метизам для кабельных систем.

Совместимость и монтаж

Держатель горизонтальный VH400 сталь совместим с лотками серии CLW от IEK, а также с другими лотками, имеющими стандартные габариты и шаг крепления. Для установки требуются шпильки M8–M10 (не входят в комплект). Монтаж выполняется с помощью сверления отверстий в потолке, последующего закрепления анкеров и накручивания держателя на шпильку. Учитывайте посадочный диаметр и расстояние между точками крепления - они должны соответствовать ширине лотка.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который определяет требования к метизам для кабельных систем. Оцинкованное покрытие снижает риск электрохимической коррозии, что важно при использовании в сырых или химически активных средах. Конструкция не содержит острых кромок, исключает повреждение кабелей при контакте.

Преимущества

• Высокая механическая прочность благодаря толщине стали 2 мм и технологии оцинковки Сендзимира.
• Устойчивость к внешним воздействиям - подходит для помещений с колебаниями температуры и влажности.
• Простота сборки и замены - винтовое соединение позволяет оперативно менять положение лотка или заменить держатель без демонтажа всей системы.
• Совместимость с продукцией серии CLW - гарантирует единый стиль и надёжное взаимодействие с другими элементами кабельной трассы.

Ограничения применения

• Не предназначен для вертикального крепления - применяется только для горизонтальной фиксации лотков к потолку.
• Требует предварительного сверления и установки анкеров/шпилек; не подходит для крепления к гипсокартону или другим слабым основаниям без усиления.
• Не рекомендуется использовать в условиях постоянного погружения в воду - хотя покрытие устойчиво к влаге, длительный контакт с жидкостью может привести к вымыванию цинка.

Примеры использования

• Фиксация лотков в производственных цехах с большим числом силовых кабелей.
• Монтаж кабельных трасс в логистических комплексах и складских помещениях.
• Установка в административных зданиях для прокладки сетей связи и управления.
• Применение в холодильных камерах и наружных переходах благодаря широкому диапазону рабочих температур.

Практические советы

• Перед монтажом проверьте, чтобы диаметр шпильки соответствовал внутренней резьбе держателя - не используйте самонарезающие болты вместо шпилек.
• При групповом креплении нескольких лотков соблюдайте равномерный интервал между держателями - максимум 1,5 м для стандартных лотков.
• Для длинных участков трассы используйте компенсационные элементы - держатель VH400 сталь не рассчитан на значительные тепловые удлинения.
• При работе в агрессивных средах (например, на химзаводах) дополнительно контролируйте состояние цинкового покрытия каждые 2–3 года.
