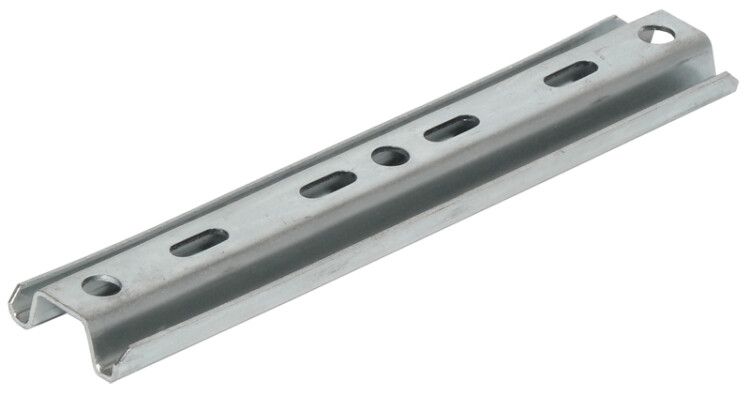

Держатель горизонтальный VH500 сталь IEK CLW10-VH-500

Держатель горизонтальный VH500 550 мм сталь от IEK (ИЭК) - надёжный элемент системы крепления для металлических лотков, предназначен для потолочного монтажа в условиях широкого диапазона температур. Артикул clw10-vh-500 входит в серию CLW и соответствует ГОСТ 14918-80.

Назначение и область применения

Держатель горизонтальный VH500 550 мм сталь используется для фиксации металлических лотков - прокатных или проволочных - к потолочным конструкциям. Применяется в системах электропроводки на объектах промышленного, коммерческого и инфраструктурного назначения: в цехах, распределительных пунктах, тоннелях, элеваторах и других местах, где требуется устойчивое и долговечное крепление кабельных трасс.

Технические характеристики

• Длина: 550 мм - обеспечивает достаточный вылет для установки на высоких потолках или при наличии препятствий;
• Материал: сталь оцинкованная, толщиной 2 мм - повышает жесткость и устойчивость к деформациям;
• Покрытие: оцинковка горячим способом по методу Сендзимира - защищает от коррозии даже в агрессивной среде;
• Температурный диапазон: от -60 C до +60 C - позволяет использовать в холодильных камерах, на открытых площадках и в неотапливаемых помещениях;
• Тип соединения: винтовое - совместим с шпильками М8–M12 (диаметр крепёжных отверстий рассчитан под стандартные метрические резьбы);
• Цвет: серый - соответствует цветовой гамме лотков серии CLW;
• Нормативный документ: ГОСТ 14918-80 - подтверждает соответствие требованиям к крепёжным изделиям для кабельных систем.

Совместимость и монтаж

Держатель горизонтальный VH500 550 мм сталь совместим с лотками из серии CLW, а также с другими металлическими лотками, имеющими стандартную ширину крепёжной полки. Для монтажа используются шпильки, закреплённые в потолке через анкерные болты или химические анкеры. Крепление осуществляется через два вертикальных отверстия в основании держателя. Установка требует предварительного разметки и точного соблюдения шага между опорами - рекомендуемый интервал не более 1,5 м для равномерной нагрузки.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к крепёжным элементам для кабельных систем. Оцинкованное покрытие по методу Сендзимира гарантирует долговременную защиту от электрохимической коррозии, что важно для безопасной эксплуатации в условиях повышенной влажности или перепадов температур.

Преимущества

• Высокая механическая прочность благодаря толщине стали 2 мм - выдерживает значительные нагрузки от веса заполненного лотка;
• Устойчивость к внешним воздействиям - оцинковка по Сендзимиру сохраняет целостность покрытия даже после резки или сверления;
• Простота сборки - винтовое соединение не требует специального оборудования;
• Совместимость с продуктами IEK - легко интегрируется в комплексные решения серии CLW без необходимости адаптеров.

Ограничения применения

• Не предназначен для крепления к стенам или полу - применяется исключительно для потолочного монтажа;
• Не рекомендуется для использования в средах с постоянным контактом с открытыми источниками пламени или высокотемпературными поверхностями выше +60 C;
• Не заменяет компенсационные элементы - при длинных участках трассы необходимо предусматривать тепловые зазоры и свободные перемещения лотка.

Примеры использования

• Крепление лотков в цехах пищевой промышленности с частыми мойками - оцинковка устойчива к влаге и моющим средствам;
• Подвеска кабельных трасс в холодильных камерах - работает при температурах ниже -40 C;
• Монтаж в транспортных терминалах и логистических комплексах - выдерживает вибрацию и длительные нагрузки;
• Обустройство электроснабжения в неотапливаемых складских помещениях - надёжно функционирует зимой при минусовых температурах.

Практические советы

• Перед монтажом проверьте диаметр шпилек - они должны точно подходить под отверстия держателя (обычно M8–M12);
• При использовании на больших высотах используйте временные поддерживающие устройства - держатель имеет значительный вылет и может прогнуться при неправильном креплении;
• Не затягивайте крепёж слишком сильно - это может вызвать деформацию оцинкованного слоя и снижение коррозионной стойкости;
• Для длинных трасс (более 10 м) рекомендуется чередовать типы держателей - например, сочетать VH500 с угловыми или вертикальными элементами для лучшего распределения нагрузки.
