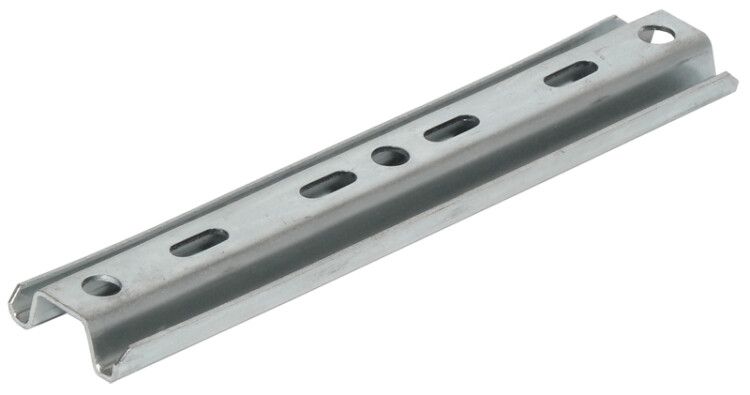

Держатель горизонтальный VH200 сталь IEK CLW10-VH-200

Держатель горизонтальный VH200 250 мм сталь от IEK - надёжный элемент для крепления металлических лотков к потолку. Артикул clw10-vh-200 предназначен для устойчивой фиксации кабельных систем в промышленных и коммерческих объектах, где важна долговечность и соответствие ГОСТ.

Назначение и область применения

Держатель горизонтальный VH200 250 мм сталь используется для крепления металлических лотков - как прокатных, так и проволочных - к потолочным конструкциям. Применяется в системах распределения силовых и слаботочных кабелей на заводах, в складских помещениях, торговых центрах, транспортных терминалах и других объектах с высокой плотностью кабельной сети.

Технические характеристики

• Материал: сталь оцинкованная по методу сендзимира - обеспечивает повышенную коррозионную стойкость
• Толщина стенки: 2 мм - гарантирует жёсткость и нагрузочную способность
• Длина: 250 мм - оптимальна для установки между точками крепления лотка
• Тип соединения: винтовое - позволяет использовать шпильки M8–M10 (не входят в комплект)
• Диапазон рабочих температур: от -60 C до +60 C - подходит для холодных и жарких помещений
• Цвет: серый - соответствует цветовой гамме металлических лотков IEK
• Нормативный документ: ГОСТ 14918-80 - изделие соответствует требованиям к крепёжным элементам для кабельных систем

Совместимость и монтаж

Держатель VH200 совместим с лотками IEK серии CLW и другими металлическими лотками аналогичного профиля. Монтаж осуществляется через предварительно установленные анкерные шпильки в бетонном или железобетонном перекрытии. Крепление выполняется винтовым соединением - болты и гайки необходимо приобрести отдельно. Установка требует доступа к потолку и инструментов для затяжки (ключ на 13–17 мм).

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 14918-80, который регламентирует требования к крепёжным элементам для кабельных лотков. Оцинкование по методу сендзимира обеспечивает равномерное покрытие и длительную защиту от коррозии даже при механическом воздействии. Соответствует нормам безопасности для промышленных электроустановок.

Преимущества

• Высокая прочность за счёт толщины стали 2 мм и качественного оцинкования
• Устойчивость к агрессивным средам - подходит для сырых, пыльных и химически активных зон
• Стандартная длина 250 мм - легко интегрируется в типовые проекты без доработок
• Совместимость с широким спектром лотков - снижает необходимость подбора специализированных креплений

Ограничения применения

• Не предназначен для вертикального крепления - применяется исключительно для потолочного монтажа
• Не рекомендуется для использования в условиях постоянного контакта с открытой водой или агрессивными жидкостями (например, кислотами)
• Требует предварительной подготовки основания: невозможно закрепить без заранее установленных шпилек или анкеров
• Не подходит для крепления неметаллических лотков (пластиковых, композитных)

Примеры использования

• Фиксация лотка на потолке в цеху по производству оборудования
• Подвес кабельных трасс в складском комплексе с высокими потолками
• Монтаж системы управления освещением в торговом центре
• Крепление лотков в подземных переходах с высокой влажностью

Практические советы

• Перед монтажом проверьте диаметр шпилек - они должны соответствовать внутренней резьбе держателя (обычно M8–M10)
• При использовании в местах с вибрацией используйте контргайки или пружинные шайбы для усиления фиксации
• Держатель VH200 рассчитан на равномерную нагрузку; избегайте сосредоточенных усилий на одном участке
• Артикул clw10-vh-200 совпадает с каталогом IEK - заказывайте в паре с лотками CLW для гарантированной совместимости
• При необходимости удлинения крепления - используйте удлинители шпилек, а не самодельные решения
