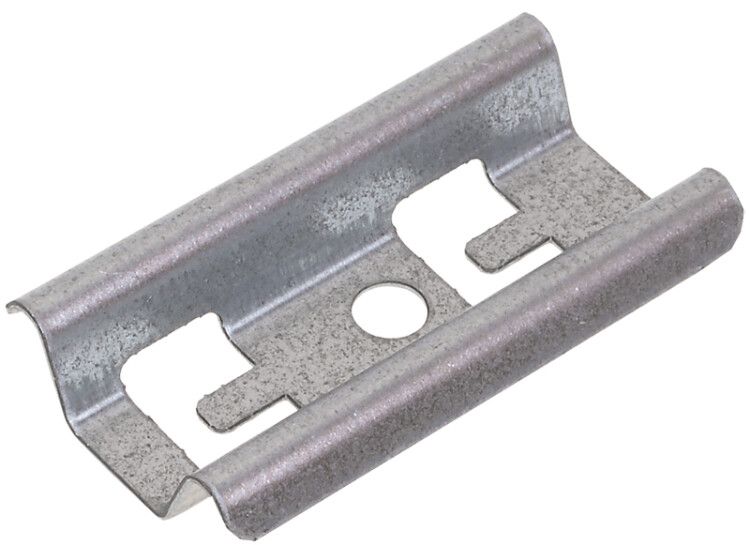

Держатель горизонтальный VV150 сталь IEK CLW10-VV-150

Держатель горизонтальный VV150 сталь от IEK - надежный элемент системы крепления для металлических лотков, предназначен для потолочного монтажа с использованием шпилек. Артикул clw10-vv-150 соответствует серии CLW и обеспечивает долговечную фиксацию лотков в промышленных и коммерческих объектах.

Назначение и область применения

Держатель горизонтальный VV150 сталь используется для крепления металлических лотков - как прокатных, так и проволочных - к потолочным конструкциям. Применяется в системах распределения электроэнергии и управления сигналами там, где требуется организованная прокладка кабелей: на заводах, в складских помещениях, административных зданиях, транспортных узлах и других объектах с высокими требованиями к безопасности и доступности кабельной трассы.

Технические характеристики

• Материал: сталь оцинкованная - обеспечивает коррозионную стойкость в условиях повышенной влажности и агрессивной среды;
• Покрытие: цинкование - защищает от ржавчины без необходимости дополнительной окраски;
• Тип монтажа: потолочный - крепится через предварительно установленные шпильки к бетонному или железобетонному перекрытию;
• Тип соединения: безвинтовой разъем - позволяет быстро закрепить лоток без использования гаек и болтов;
• Цвет: серый - соответствует стандартному цвету металлопроката в промышленных системах;
• Нормативный документ: ГОСТ 14918-80 - изделие соответствует требованиям к конструкции и прочности для кабельных систем.

Совместимость и монтаж

Держатель горизонтальный VV150 сталь совместим с лотками, имеющими ширину до 150 мм. Монтаж выполняется следующим образом: в потолке сверлятся отверстия, в них закрепляются анкерные шпильки M8–M10 (не входят в комплект); держатель надевается на шпильку и фиксируется замком безвинтового механизма; затем лоток заводится в направляющие держателя и плотно защелкивается. Для точного расположения рекомендуется использовать уровень и шаг между держателями не более 1,5 метра.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 14918-80, который регламентирует механическую прочность, устойчивость к нагрузкам и условия эксплуатации кабельных систем. Оцинкованное покрытие снижает риск возникновения коррозийных повреждений, что продлевает срок службы и исключает необходимость частых проверок состояния креплений.

Преимущества

• Быстрый монтаж благодаря безвинтовому соединению - экономит время при установке;
• Высокая механическая прочность стали - выдерживает вес заполненного лотка даже при длительной эксплуатации;
• Устойчивость к коррозии - подходит для помещений с повышенной влажностью или температурными колебаниями;
• Стандартная форма и размер - легко интегрируется в существующие системы крепления от IEK;
• Не требует специального инструмента - достаточно обычных средств для сверления и сборки.

Ограничения применения

• Не предназначен для вертикального или стенового крепления - применяется только для потолочных решений;
• Подходит только для лотков шириной до 150 мм - для более широких моделей нужны другие типы держателей;
• Шпильки для крепления к потолку не входят в комплект - необходимо приобретать отдельно;
• Не рекомендуется для использования во взрывоопасных зонах без дополнительной защиты.

Примеры использования

• Фиксация лотков с силовыми кабелями на потолке производственного цеха;
• Монтаж сигнальных лотков в офисном комплексе под потолком из плит перекрытия;
• Установка кабельных путей в логистических терминалах с высокой проходимостью;
• Обустройство трасс для автоматизации в пищевых производствах - благодаря антикоррозийному покрытию.

Практические советы

• Перед монтажом проверьте диаметр шпилек - они должны соответствовать внутреннему диаметру крепежного отверстия держателя (обычно 8–10 мм);
• При большом весе лотка увеличьте количество держателей - оптимальный интервал - 1–1,5 м;
• Не используйте держатель в качестве несущего элемента для труб или оборудования - он рассчитан только на кабельные лотки;
• При работе в сыром помещении периодически осматривайте места крепления - хотя оцинковка защищает, механические повреждения покрытия могут вызвать локальную коррозию.
