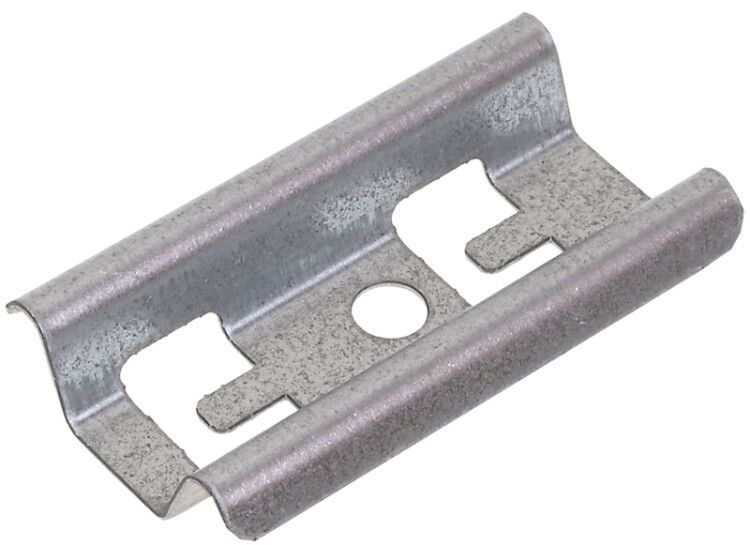

Держатель горизонтальный VV200 сталь IEK CLW10-VV-200

Держатель горизонтальный VV200 от IEK - надёжный элемент системы крепления для металлических лотков, предназначен для потолочного монтажа с использованием шпилек. Артикул clw10-vv-200 входит в серию CLW и соответствует ГОСТ 14918-80.

Назначение и область применения

Держатель горизонтальный VV200 используется для фиксации металлических лотков (прокатных или проволочных) к потолочным конструкциям. Применяется в системах электропроводки на объектах промышленного, коммерческого и жилищного назначения - например, в цехах, складах, административных зданиях, где требуется организовать защищённую трассу для кабелей.

Технические характеристики

• Тип изделия: держатель для крепления лотка к потолку
• Материал: сталь оцинкованная, толщиной 2 мм
• Покрытие: оцинковка горячим способом - устойчиво к коррозии
• Цвет: серый
• Диапазон рабочих температур: от -60 C до +60 C - подходит для холодных и жарких помещений
• Способ монтажа: потолочный
• Тип соединения: безвинтовой разъём - позволяет быстро закрепить лоток без инструментов
• Нормативный документ: ГОСТ 14918-80

Совместимость и монтаж

Держатель горизонтальный VV200 совместим с лотками, имеющими стандартные габариты, предусмотренные ГОСТ 14918-80. Для установки используются шпильки M8–M10, которые предварительно закрепляются в потолке. Безвинтовой разъём обеспечивает быстрое защёлкивание лотка - достаточно вставить его в держатель и слегка надавить. Монтаж возможен на бетонные, железобетонные и другие прочные потолочные основания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14918-80, который регламентирует конструкцию и исполнение крепёжных элементов для кабельных лотков. Оцинкованное покрытие повышает долговечность и безопасность эксплуатации в условиях повышенной влажности и перепадов температур.

Преимущества

• Высокая механическая прочность благодаря стали толщиной 2 мм
• Устойчивость к коррозии - оцинковка горячим способом гарантирует срок службы более 15 лет даже в агрессивной среде
• Быстрая сборка - безвинтовой механизм исключает необходимость использовать гаечные ключи или отвертки
• Широкий температурный диапазон - работает в неотапливаемых помещениях, на улице или в холодильных камерах

Ограничения применения

• Не предназначен для вертикального или стенового крепления - только для потолочного монтажа
• Не рекомендуется применять с лотками, не соответствующими ГОСТ 14918-80 по ширине и форме крепёжных выступов
• Не заменяет анкерные болты - требует предварительной подготовки точки крепления на потолке

Примеры использования

• Крепление лотков в производственных цехах с высокой запылённостью
• Обустройство кабельных трасс в логистических комплексах
• Монтаж силовой сети в холодильных складах
• Подключение распределительных щитов через лотки в многоэтажных офисах

Практические советы

• Перед монтажом проверьте соответствие ширины лотка и профиля держателя - VV200 рассчитан на стандартные лотки из серии CLW
• Используйте шпильки с резьбой M8 или M10, длина зависит от толщины потолка и типа крепления (анкер, химический анкер, закладная деталь)
• При работе в условиях постоянной вибрации (например, рядом с насосами или компрессорами) дополнительно фиксируйте лоток стяжками
• Держатель горизонтальный VV200 можно комбинировать с другими элементами серии CLW - переходниками, углами, кронштейнами - для создания сложных маршрутов
