Держатель молниеприемного стержня, с фланцем (113 B-Z-HD) | 5412803 OBO Bettermann

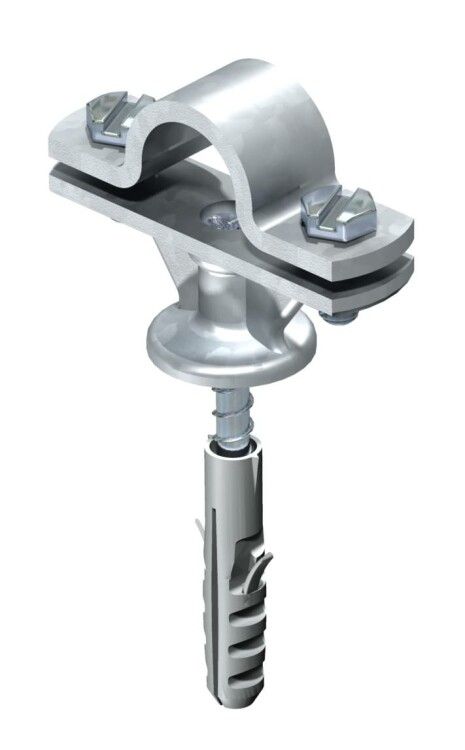

Держатель молниеприемного стержня с фланцем, для стержня Rd16 с винтом и дюбелем от OBO BETTERMANN (арт. 113 B-Z-HD) предназначен для надежного крепления вертикальных стержней молниеприемника на кровле или стене. Конструкция обеспечивает устойчивую фиксацию с использованием стандартных комплектующих, что делает её удобной для монтажа систем молниезащиты.

Назначение и область применения

Этот держатель используется для установки стержневых молниеприемников диаметром 16 мм (Rd16), а также аналогичных стержней заземления. Подходит для монтажа на бетонные, кирпичные и другие твердые основания. Применяется в системах внешней молниезащиты зданий - жилых, промышленных, административных объектов. Особенно эффективен там, где требуется прочное и долговечное крепление без сварки.

Технические характеристики

• Тип изделия: держатель с фланцем и винтовым зажимом
• Материал: сталь с цинковым покрытием - устойчива к коррозии
• Резьба внутренняя: М8 - для соединения с опорным элементом или переходником
• Сквозное отверстие: для крепежных шурупов
• Поддерживаемый диаметр стержня: 16 мм (Rd16)
• Крепеж в комплекте: шуруп 5×60 мм + пластиковый дюбель 8×40 мм
• Артикул: 113 B-Z-HD / 5412803

Совместимость и монтаж

Держатель совместим с молниеприемными стержнями Rd16 от OBO BETTERMANN и другими стержнями аналогичного диаметра. Для установки используются два типа крепежа:

• Шурупы 5×60 мм с пластиковыми дюбелями 8×40 мм - для крепления к основанию (бетон, кирпич)
• Винты M6x16 из нержавеющей стали (VA) - для фиксации самого стержня внутри зажима через перемычку

Фланец позволяет равномерно распределить нагрузку на поверхность. Внутренняя резьба М8 даёт возможность дополнительно закрепить держатель к трубе, профилю или другому элементу системы заземления.

Безопасность и стандарты

Изделие соответствует требованиям к системам молниезащиты согласно ГОСТ Р 50571.5.54 и IEC 62305. Цинковое покрытие обеспечивает защиту от коррозии в условиях повышенной влажности и агрессивной среды. Все металлические части имеют высокую проводимость, необходимую для безопасного отвода импульсов молнии.

Преимущества

• Удобный винтовой хомут - легко регулируется и плотно фиксирует стержень без повреждений
• Цинкование увеличивает срок службы даже при открытой эксплуатации
• Не требует сварки - снижает время монтажа и сложность работ
• Готовый комплект крепежа - не нужно докупать шурупы и дюбели отдельно
• Фланцевая конструкция минимизирует риск деформации при ветровых нагрузках

Ограничения применения

• Не предназначена для крепления на мягких или пористых материалах - дерево, гипсокартон, пеноблок
• Не подходит для стержней диаметром больше 16 мм - возможна проскальзывание или недостаточная фиксация
• Пластиковые дюбели теряют прочность при температуре ниже –20 C - в холодном климате рекомендуются металлические анкеры
• Не использовать в качестве самостоятельного заземляющего элемента - только как крепление для стержня

Примеры использования

• Крепление вертикального стержня на крыше многоэтажного офисного здания
• Установка молниеприёмника на дымовой трубе промышленного предприятия
• Фиксация стержня заземления на стене подстанции или трансформаторной будки
• Монтаж на историческом здании, где нельзя применять сварочные работы

Практические советы

• Перед монтажом проверьте диаметр стержня - он должен точно соответствовать 16 мм
• Используйте винты M6x16 VA (нержавейка) для лучшей коррозийной стойкости - особенно на крышах с конденсацией
• При работе на старых поверхностях - предварительно просверлите отверстие под дюбель точного диаметра 8 мм
• Затягивайте винты зажима до упора, но без перегрузки - чтобы не сплющить стержень
• Держатель можно комбинировать с другими элементами серии OBO BETTERMANN - например, с болтовыми соединителями или заземляющими планками
