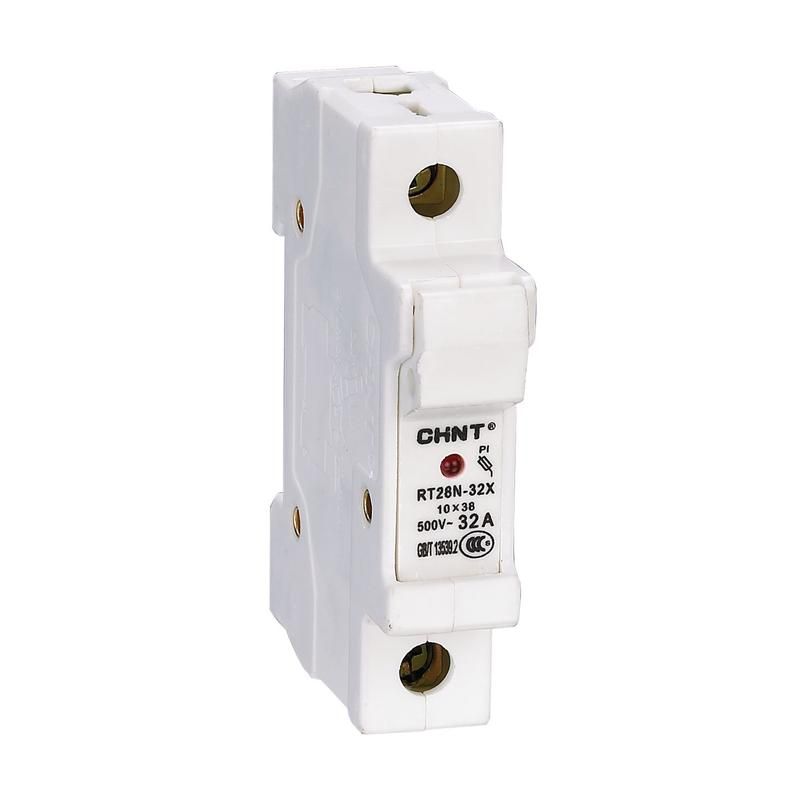

Держатель плавких вставок с индикацией RT28N-32X 10х38 1П | 520347 CHINT

Держатель плавких вставок с индикацией RT28N-32X 10х38 1П от CHINT предназначен для установки на DIN-рейку и контроля состояния предохранителей типа 10×38 мм. Этот держатель используется в распределительных щитах для защиты цепей до 32 А и 500 В переменного тока.

Назначение и область применения

Держатель плавких вставок RT28N-32X 10х38 1П обеспечивает безопасную замену предохранителей и визуальную индикацию их срабатывания. Подходит для установки в силовые и управляющие цепи промышленного оборудования: станках, конвейерах, системах автоматизации, щитах управления. Применяется там, где важно быстро определить, что предохранитель перегорел - без необходимости вскрытия корпуса.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 500 В AC
• Количество полюсов: 1
• Тип вставки: 10×38 мм
• Способ монтажа: на DIN-рейку (35 мм)
• Исполнение: с защищающей крышкой
• Материал корпуса: термостойкий пластик

Совместимость и монтаж

Держатель совместим со всеми стандартными плавкими вставками формата 10×38 мм. Монтируется на стандартную DIN-рейку шириной 35 мм - фиксируется защелкой без инструментов. Крышка закрывается механически и не требует дополнительной фиксации. Для замены вставки достаточно открыть крышку, извлечь поврежденный элемент и вставить новый. Индикатор сработавшего предохранителя - цветная табличка внутри крышки - выдвигается при перегорании, что позволяет легко диагностировать отказ.

Безопасность и стандарты

Держатель соответствует требованиям IEC 60269-1 и IEC 60269-2 для устройств защиты малых токов. Конструкция исключает случайное прикосновение к токоведущим частям при закрытой крышке. Материал корпуса устойчив к нагреву и горению, что снижает риск возгорания при аварийном режиме работы.

Преимущества

• Встроенный индикатор срабатывания - экономит время на поиск неисправности
• Закрывающаяся крышка защищает от внешнего воздействия и случайного контакта
• Удобный монтаж на DIN-рейку - не требуется сверление или дополнительные крепления
• Стандартный формат вставок 10×38 мм - широкая доступность запасных элементов

Ограничения применения

Не предназначена для постоянной нагрузки выше 32 А - превышение вызывает перегрев и выход из строя. Не рекомендуется использовать в условиях повышенной влажности без дополнительной герметизации - материал не имеет IP-защиты. Нельзя применять с вставками других габаритов (например, 20×50 мм) - не будет надежного контакта. Также не подходит для цепей постоянного тока выше 250 В - указанное напряжение рассчитано только на переменный ток.

Примеры использования

• Защита входных цепей частотных преобразователей
• Распределительные шкафы на заводах и в цехах
• Щиты управления насосными станциями
• Автоматические линии производства с высокой плотностью компонентов

Практические советы

• Перед установкой проверьте соответствие диаметра вставки - 10 мм - и длины - 38 мм. Нестандартные вставки не будут фиксироваться должным образом.
• При замене всегда используйте вставки того же номинала - 32 А. Увеличение тока может привести к повреждению оборудования.
• Если индикатор не вышел после срабатывания - проверьте контакт между вставкой и зажимами. Возможно, окислились или деформированы пружины.
• Держатель RT28N-32X 10х38 1П от CHINT можно комбинировать с другими изделиями серии RT28 - они имеют одинаковый шаг крепления и тип контактов.
