Держатель шин 12,15,20,25,30x5,10 1п60мм | R5BBH060151P DKC ДКС

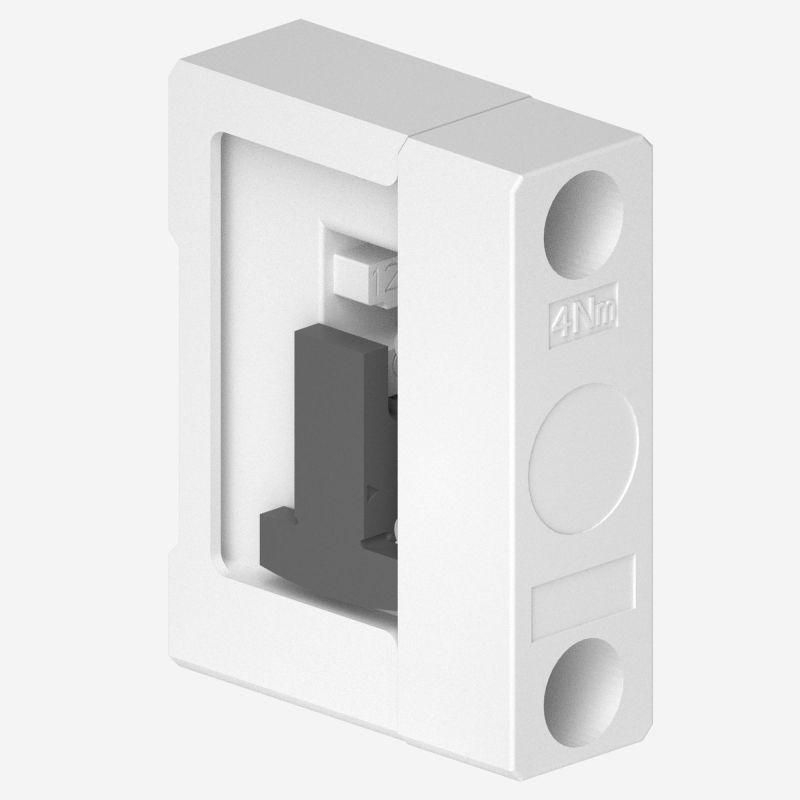

Держатель шин 12, 15, 20, 25, 30x5, 10 1П 60мм, Шинодержатель 1P 630А DKC (ДКС) - надёжный крепёж для однополюсных медных или алюминиевых токоведущих шин в распределительных устройствах. Применяется в составе систем RAM bus от бренда DKC для сборки щитов навесного и напольного типов.

Назначение и область применения

Этот шинодержатель используется для фиксации однополюсных токоведущих шин в компактных распределительных устройствах. Он обеспечивает механическую устойчивость и электрический контакт в системах НКУ - например, в силовых щитах на заводах, в центрах обработки данных, на объектах ЖКХ и энергетики. Подходит для сборки шинопроводов с шагом 60 мм между шинами.

Технические характеристики

• Тип изделия: держатель шины
• Количество полюсов: 1
• Номинальный ток: 630 А
• Расстояние между шинами: 60 мм
• Поддерживаемые размеры шин: 12×5 мм, 15×5 мм, 20×5 мм, 25×5 мм, 30×5 мм, 12×10 мм, 15×10 мм, 20×10 мм, 25×10 мм, 30×10 мм
• Стойкость к КЗ: Icw = 30 кА / 1 с
• Ударный ток: Ipk = 63 кА
• Изготовлен из высокопрочного термостойкого пластика

Совместимость и монтаж

Держатель совместим со шинами серии RAM bus от DKC. Устанавливается на DIN-рейку 35 мм или крепится болтами к основанию шкафа. Для монтажа требуется только отвертка - зажимной механизм позволяет зафиксировать шину без сверления. Обязательно соблюдайте интервал 60 мм между соседними держателями, чтобы избежать перегрева и электромагнитных помех. Не используйте с шинами толще 10 мм или шире 30 мм - они не войдут в зажим.

Безопасность и стандарты

Шинодержатель соответствует требованиям к устройствам для токоведущих шин по ГОСТ Р МЭК 61439-1/-2. Сертифицирован на выдерживание токов короткого замыкания до 30 кА в течение 1 секунды. Конструкция предотвращает самопроизвольное выпадение шины даже при вибрациях и ударных нагрузках.

Преимущества

• Поддерживает шины различной ширины - один держатель заменяет несколько моделей
• Высокая стойкость к токам КЗ - безопасен в аварийных режимах
• Лёгкая установка без инструментов специального назначения
• Устойчив к нагреву и химическим воздействиям в условиях промышленной среды

Ограничения применения

Не предназначен для использования вне закрытых электрошкафов - не имеет защиты от внешней среды. Не применяйте с шинами толщиной более 10 мм или шириной больше 30 мм. Не допускается использование в местах с постоянным контактом с маслом, растворителями или агрессивными газами. Не рекомендован для мобильных или передвижных установок без дополнительной фиксации.

Примеры использования

• Формирование фазных шин в силовых щитах 400 В на производстве
• Сборка распределительных шинопроводов в серверных помещениях
• Конфигурация питания для автоматических линий с частотниками
• Обустройство главных шин в щитах управления насосных станций

Практические советы

• Перед монтажом проверьте, что шина плотно вошла в зажим - слабый контакт вызывает перегрев
• При использовании нескольких держателей в ряд - равномерно распределяйте нагрузку, не группируйте слишком много шин рядом
• Для удобства обслуживания оставляйте минимум 10–15 мм свободного пространства вокруг каждого держателя
• При замене шины - всегда отключайте питание и проверяйте отсутствие напряжения, даже если система кажется “выключенной”
• Держатель 1P 630А DKC (ДКС) можно комбинировать с другими элементами серии RAM bus - все компоненты взаимозаменяемы по стандарту
