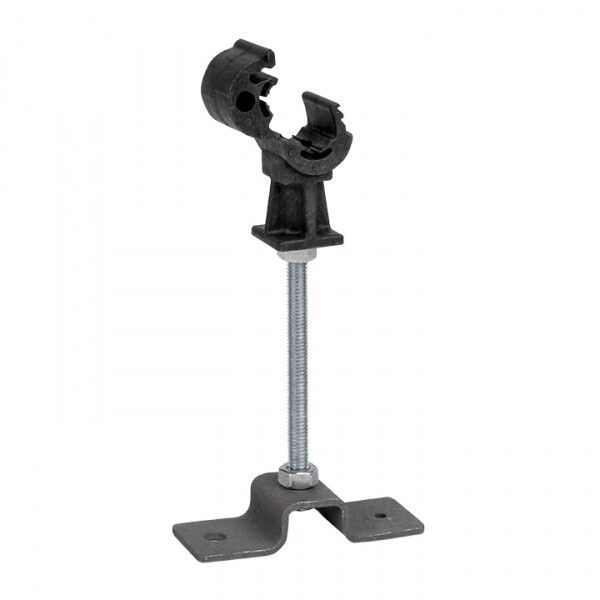

Держатель токоотвода дистанционный пластиковый L=100мм, HZ EKF PROxima | lp-d2000-100

Держатель токоотвода дистанционный пластиковый L=100мм от EKF (арт. lp-d2000-100) используется для надёжного крепления токоотвода к поверхностям из сэндвич-панелей в системах молниезащиты зданий. Этот элемент обеспечивает необходимый воздушный зазор между проводником и кровельным покрытием.

Назначение и область применения

Держатель токоотвода дистанционный пластиковый L=100мм применяется исключительно для фиксации токоотвода диаметром 8–10 мм на плоских участках крыш из сэндвич-панелей. Он является частью системы молниезащиты, которая защищает здания, оборудование и персонал от воздействия молнии. Подходит для установки на промышленных объектах, торгово-логистических центрах, жилых домах с металлическими кровлями и других сооружениях с профилированными панелями.

Технические характеристики

• Длина: 100 мм - создаёт достаточную дистанцию между токоотводом и поверхностью крыши;
• Основная конструкция: стальной кронштейн с горячецинковым покрытием - устойчив к коррозии даже во влажной среде;
• Изолирующий элемент: прочный термостойкий пластик - предотвращает электрическую связь с основанием;
• Поддерживаемый диаметр токоотвода: 8–10 мм - совместим с типовыми медными или алюминиевыми шинами;
• Гарантийный срок: 84 месяца - подтверждает долговечность материалов и сборки;
• Тип: монтажный элемент - не требует питания, работает механически.

Совместимость и монтаж

Держатель токоотвода дистанционный пластиковый L=100мм совместим с токоотводами стандарта IEC 62561 и продукцией серии Купол от EKF. Устанавливается через саморезы или заклёпки прямо в ребро или плоскую часть сэндвич-панели. Максимальный шаг крепления - до 1 метра. Для герметизации места прохода рекомендуется использовать специальные уплотнители, соответствующие классу IP65+.

Безопасность и стандарты

Элемент соответствует требованиям ГОСТ Р 50571.59.1 и IEC 62305 (системы молниезащиты). Горячее цинкование гарантирует антикоррозийную стойкость в агрессивных условиях. Пластиковая вставка выполнена из материала, устойчивого к УФ-излучению и температурному расширению (-40C…+80C).

Преимущества

• Увеличенная длина (100 мм) снижает риск возникновения бокового пробоя;
• Комбинированная конструкция (сталь + пластик) сочетает прочность и электрическую изоляцию;
• Цинкованная сталь выдерживает длительную эксплуатацию вне помещений;
• Не требует обслуживания после установки;
• Произведён в рамках серийного решения Купол - легко комбинируется с другими элементами системы.

Ограничения применения

• Не для крепления токоотводов диаметром менее 8 мм или более 10 мм - возможна потеря контакта или деформация;
• Не предназначены для установки на гладких металлических поверхностях без профиля - требуется жесткая опора;
• Не заменяет заземляющие устройства - должен использоваться только в составе полноценной системы молниезащиты;
• Не рассчитан на нагрузки выше веса одного токоотвода - запрещено крепить другие элементы к этому держателю.

Примеры использования

• Крепление вертикального токоотвода к стене сэндвич-панели холодильного цеха;
• Фиксация контурного провода по периметру крыши логистического склада;
• Установка на жилом доме с металлопрофильной кровлей для равномерного распределения тока молнии;
• Закрепление токоотвода на ангаре с утеплённой панельной конструкцией.

Практические советы

• Перед монтажом проверьте толщину сэндвич-панели - она должна позволять плотно затянуть крепёж без проскальзывания;
• При установке на кровле с большим углом наклона используйте дополнительные фиксирующие хомуты;
• Не допускайте перекоса держателя - он должен располагаться строго перпендикулярно поверхности;
• Обязательно сверьте диаметр токоотвода перед заказом - использование некорректного размера снижает эффективность всей системы;
• Держатель токоотвода дистанционный пластиковый L=100мм от EKF лучше всего применять в паре с аналогичными изделиями серии Купол - так достигается максимальная согласованность системы.
