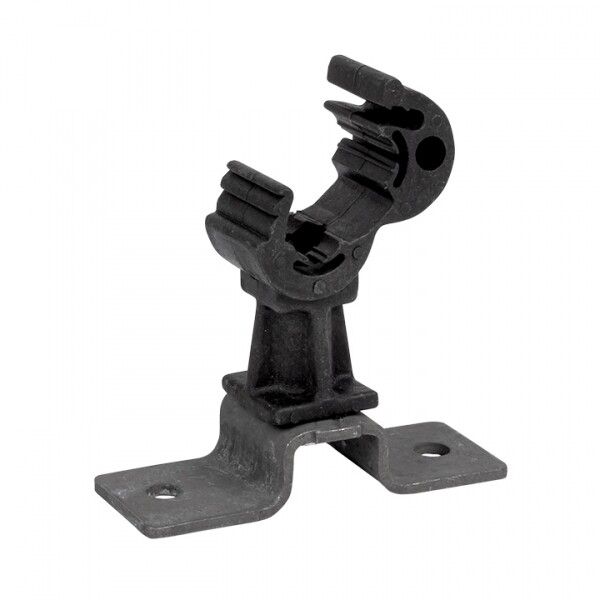

Держатель токоотвода дистанционный пластиковый, L=45мм HZ EKF PROxima | lp-d2000-45

Держатель токоотвода дистанционный пластиковый, длина 45 мм от EKF (арт. lp-d2000-45) используется для надёжного крепления токоотвода к поверхностям из сэндвич-панелей в системах молниезащиты. Этот элемент обеспечивает необходимый воздушный зазор между проводником и конструкцией здания.

Назначение и область применения

Держатель токоотвода дистанционный пластиковый, длина 45 мм применяется исключительно для фиксации медных или алюминиевых токоотводов диаметром 8–10 мм на внешних стенках зданий, выполненных из сэндвич-панелей. Он создаёт расстояние между металлическим проводником и теплоизоляцией, предотвращая перегрев, повреждение утеплителя и возгорание при прохождении тока молнии. Подходит для установки на промышленных объектах, торгово-логистических центрах, жилых домах с металлопластиковыми фасадами и других зданиях с термоблоками.

Технические характеристики

• Длина: 45 мм - определяет расстояние от поверхности до оси токоотвода;
• Основной материал корпуса: пластик - устойчив к УФ-излучению, химически инертен, не проводит ток;
• Крепёжная часть: сталь с горячим цинкованием - защищена от коррозии, выдерживает длительную эксплуатацию на открытом воздухе;
• Подходящий диаметр токоотвода: 8–10 мм - совместим с типовыми проводниками системы молниезащиты;
• Гарантийный срок: 84 месяца - соответствует требованиям к долговечности компонентов молниезащиты;
• Тип компонента: монтажный материал - не является активным элементом защиты, служит для механического закрепления.

Совместимость и монтаж

Держатель lp-d2000-45 совместим с токоотводами стандарта IEC 62305 и продукцией серии Купол от EKF. Монтаж осуществляется через отверстие в сэндвич-панели: крепление выполняется саморезом или анкером, который проходит через стальной основание держателя. Пластиковая часть плотно прилегает к поверхности, не деформируясь под нагрузкой. Для правильной работы необходимо соблюдать минимальный радиус изгиба токоотвода - он не должен контактировать с острыми углами или краями панели.

Безопасность и стандарты

Изделие соответствует рекомендациям ГОСТ Р 50571.9 и IEC 62305 по устройству систем молниезащиты. Горячее цинкование стали гарантирует безопасную работу в условиях повышенной влажности и агрессивной среды. Применение неметаллического корпуса исключает риск создания паразитных контуров тока и снижает вероятность пробоя через утеплитель.

Преимущества

• Уникальная комбинация пластика и оцинкованной стали - сочетает диэлектрические свойства с прочностью крепления;
• Не требует специальных инструментов для установки - достаточно обычного шуруповёрта;
• Высокая устойчивость к старению - пластик не трескается под воздействием температур от –40C до +80C;
• Закладывается в проект на этапе планирования молниезащиты - рекомендован производителем для серийного использования.

Ограничения применения

• Не для крепления токоотводов диаметром менее 8 мм или более 10 мм - возможна потеря герметичности и люфт;
• Не предназначены для установки на металлические кровли или стальные конструкции - требуется другой тип крепления;
• Не использовать там, где есть контакт с открытым огнём или высокими температурами (>100C);
• Не заменяет собой основной токоотвод - работает только как поддерживающий элемент.

Примеры использования

• Крепление токоотвода к боковой стене холодильного цеха с сэндвич-панельными стенами;
• Фиксация провода молниезащиты на фасаде многоэтажного жилого дома с утеплёнными панелями;
• Установка на крышу административного здания с декоративными сэндвич-панелями вместо классического кирпича;
• Обустройство точки перехода токоотвода от конька к вертикальному стойкам на объектах с легкопроходимыми крышами.

Практические советы

• Перед монтажом проверьте толщину сэндвич-панели - она должна позволить полностью войти крепёжу, не нарушая целостность утеплителя;
• Избегайте перекручивания держателя при затяжке - это может вызвать микротрещины в пластике;
• При использовании нескольких держателей lp-d2000-45 на одной линии интервал между ними не должен превышать 1 метр;
• Элементы серии Купол от EKF лучше всего работают в паре с другими изделиями этой же серии - сохраняются допущенные технологические зазоры и совпадают материалы;
• На участках с частыми порывами ветра используйте дополнительно хомуты для фиксации самого токоотвода - держатель рассчитан лишь на вес проводника, а не на динамическую нагрузку.
