Держатель вкручиваемый DPV-L80-D5-10 HD для прутка d5-10 L80 сталь гор. оцинк. КМ MA0184 КМ-Профиль

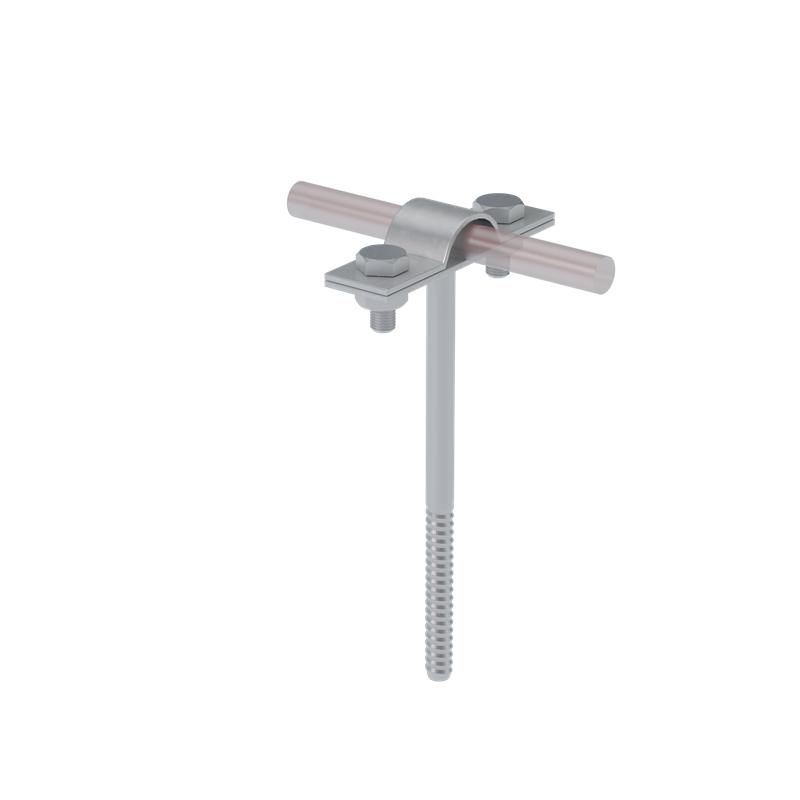

Держатель вкручиваемый для прутка диаметром 5–10 мм, длина 80 мм, сталь горячее цинкование, КМ-профиль, HD DPV-L80-D5-10 предназначен для надежного крепления токоотводов к фасадам зданий в системах молниезащиты. Этот компонент серии AURAFORT® обеспечивает механическую устойчивость и долговечность даже в условиях повышенной влажности и открытых площадках.

Назначение и область применения

Держатель вкручиваемый для прутка диаметром 5–10 мм, длина 80 мм, сталь горячее цинкование, КМ-профиль, HD DPV-L80-D5-10 используется для жесткой фиксации вертикальных токоотводов из металлического прутка к стеновым поверхностям любого типа - бетонным, кирпичным, металлочерепичным или другим несущим основаниям. Применяется в системах молниезащиты зданий и сооружений: жилых домов, промышленных объектов, энергообъектов, исторических памятников. Подходит для установки как внутри помещений, так и на открытом воздухе.

Технические характеристики

• Тип крепления: винтовой зажим с двумя профилированными пластинами
• Диаметр фиксируемого прутка: 5–10 мм
• Высота монтажа (выступ над поверхностью): 80 мм
• Материал корпуса: сталь с горячим цинкованием по ГОСТ 9.307-89
• Размер крепежных болтов: М5×12 (входят в комплект)
• Условия эксплуатации: класс коррозионной активности C2–C3 по ГОСТ 15150-69 (слабокоррозийная среда, включая влажные помещения и открытые участки)

Совместимость и монтаж

Держатель совместим с круглыми медными, стальными или алюминиевыми прутками диаметром от 5 до 10 мм. Для монтажа требуется предварительно просверлить отверстие в основе под шпильку держателя. После вворачивания в основание (бетон, камень, деревянный брус) пруток закрепляется путем затяжки двух болтов М5×12 - они плотно прижимают пруток между профилированными пластинами. Установка выполняется с помощью обычного ключа на 8 мм. Не требует специального оборудования.

Безопасность и стандарты

• Горячее цинкование соответствует требованиям ГОСТ 9.307-89 - обеспечивает защиту от коррозии на срок более 25 лет в условиях умеренного климата
• Эксплуатационная классификация по ГОСТ 15150-69: категории UHL3 и UH3 - допустимо использование при температуре от –40C до +40C и относительной влажности до 98%
• Соответствует нормам ПУЭ и СП 34.13330.2012 для устройств молниезащиты

Преимущества

• Высокая прочность конструкции благодаря цельному литому корпусу и усиленным зажимным пластинам
• Цинковое покрытие устойчиво к выгоранию, химическим воздействиям и перепадам температур
• Не требует периодического обслуживания после установки
• Поддерживает постоянный контакт между токоотводом и конструкцией здания - снижает риск переходных сопротивлений
• Фиксация прутка происходит равномерно по всей окружности - исключает деформацию проводника

Ограничения применения

• Не рекомендован для использования в агрессивных средах: поблизости от морского берега, химических заводов, мест с частыми осадками кислотных дождей
• Не подходит для крепления гибких проводников или многожильных кабелей - только сплошные прутки
• Запрещено применять в качестве несущего элемента для нагрузок выше веса самого токоотвода - не предназначены для механической подвески оборудования
• Не следует использовать на мягких или рассыпающихся материалах (например, пористый пеноблок без армирования)

Примеры использования

• Фиксация токоотвода на фасаде многоэтажного офисного здания из железобетона
• Установка на крыше промышленного ангара с кровлей из металлочерепицы
• Крепление вертикального контура заземления на внешней стене сельскохозяйственной постройки с высокой влажностью
• Интеграция в систему молниезащиты исторического здания с кирпичной кладкой

Практические советы

• Перед монтажом проверьте диаметр прутка - он должен точно попадать в интервал 5–10 мм; меньший или больший диаметр снижает надежность зажима
• При сверлении отверстия в бетоне используйте ударную дрель и бур по бетону подходящего диаметра - глубина должна быть минимум 50 мм
• После завинчивания держателя проверьте, что пруток свободно вставляется в зажим и легко фиксируется без усилий
• На открытом воздухе рекомендуется дополнительно контролировать состояние цинкового покрытия каждые 5–7 лет - при появлении белого налета (цвета “белой ржавчины”) ничего делать не надо, это защитный слой
• HD DPV-L80-D5-10 от КМ-Профиля совместим с другими компонентами серии AURAFORT®, поэтому можно собирать единые системы без адаптеров
