Выключатель автоматический дифференциальный АВДТ 4П 60А 300мА тип АС ДИФ-101 4.5кА с защитой от сверхтоков - 15049DEK APC

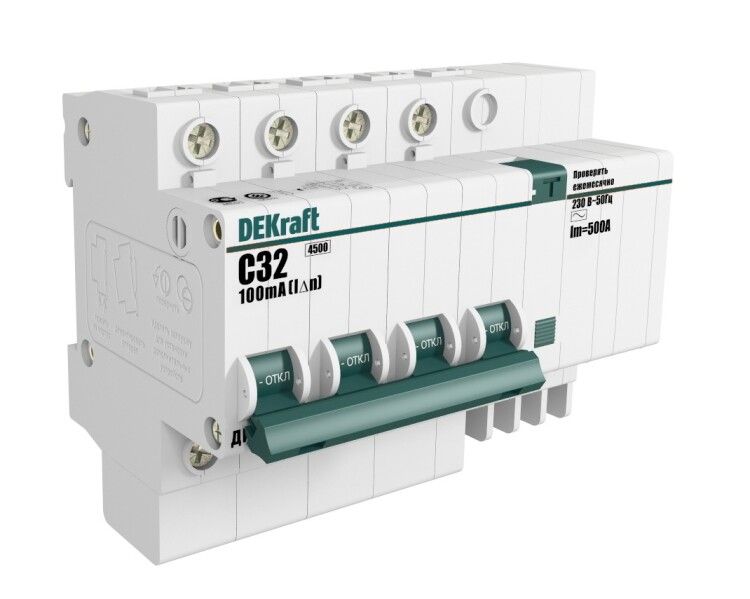

Автоматический выключатель дифференциального тока ДИФ-101 от DEKraft - устройство для защиты электросетей от токов утечки и перегрузок. Подходит для промышленного и бытового использования, монтируется на DIN-рейку, имеет четыре полюса и рассчитан на ток 63 А. Артикул 15049dek.

Назначение и область применения

ДИФ-101 защищает электрические цепи от двух видов опасностей: токов утечки (например, при прикосновении к токоведущим частям) и сверхтоков (при перегрузках или коротком замыкании). Устройство предназначено для установки в щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется там, где требуется надёжная защита людей и оборудования в сетях переменного тока 400 В.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Дифференциальный ток утечки: 300 мА (0,3 А) - порог, при котором устройство отключает питание при утечке тока через землю;
• Номинальное напряжение: 400 В - работает в трёхфазных сетях с нулём;
• Количество полюсов: 4 - защищает все три фазы и нейтраль одновременно;
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании с током до 4500 А;
• Характеристика срабатывания: C - оптимальна для нагрузок с высокими пусковыми токами (электродвигатели, насосы, компрессоры);
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на импульсный или постоянный);
• Способ монтажа: на DIN-рейку - совместим со стандартными щитами;
• Ширина: 8 модулей (144 мм) - занимает 8 ячеек по 18 мм каждая;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные провода;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытого щита;
• Диапазон температур: от -40 до +60 C - работает в суровых условиях, включая холодные склады и нагреваемые помещения;
• Частота: 50/60 Гц - совместим с сетями России, Европы и других стран;
• С коммутируемым нейтральным проводником: да - ноль также отключается при срабатывании, что повышает безопасность;
• Климатическое исполнение: УХЛ4 - предназначен для эксплуатации в умеренном и холодном климате с возможностью повышенной влажности;
• Глубина монтажа: 72 мм - необходимо учитывать при проектировании глубины щита;
• Электронный блок дифференциальной защиты - обеспечивает точную реакцию на утечку, но требует наличия питания на входе для работы (в отличие от электромеханических аналогов).

Совместимость и монтаж

ДИФ-101 устанавливается на стандартную DIN-рейку типа TS35. Монтаж выполняется с помощью фиксирующего защёлкивающего механизма - достаточно вставить устройство в рейку и нажать до характерного щелчка. Клеммы рассчитаны на кабель сечением до 25 мм2 - используйте наконечники НШВИ для многожильных проводов. Обязательно соблюдайте полярность: входные контакты помечены L/N, выходные - T/L, T/N. Поскольку нейтраль коммутируется, её нельзя подключать параллельно другому устройству после этого автомата. Для подключения рекомендуется использовать инструмент с моментом затяжки 1–1,5 Нм.

Безопатность и стандарты

ДИФ-101 соответствует требованиям:

• ТР ТС 004/2011 - безопасность низковольтного оборудования;
• ТР ТС 020/2011 - электромагнитная совместимость;
• ГОСТ Р 51327.1-2010 / МЭК 61009-1-2006 - основные требования к АВДТ;
• ГОСТ Р 51327.2.2-99 / МЭК 61009-2-2-91 - специальные требования для устройств с электронным расцепителем;
• ГОСТ Р 51329-99 / МЭК 61543-95 - проверка работоспособности при отказе сети питания.

Устройство прошло обязательную сертификацию и допущено к применению в РФ и странах ЕАЭС.

Преимущества

• Защита всех четырёх проводников - включая ноль - снижает риск возникновения потенциала на корпусах оборудования;
• Электронный блок обеспечивает стабильную работу даже при колебаниях напряжения;
• Характеристика “C” идеально подходит для промышленных двигателей и насосов;
• Поддержка широкого диапазона температур делает его пригодным для установки вне теплых помещений;
• Совместимость с аксессуарами серии ВА-101 - можно добавить блоки сигнализации, автономного отключения или удалённого управления.

Ограничения применения

• Не подходит для защиты от постоянного тока утечки - не сработает при неисправностях в устройствах с выпрямителями (например, LED-драйверах, ИБП);
• Электронный тип защиты требует подачи напряжения на вход - при обрыве ноля или фазы до устройства он не будет работать (в отличие от электромеханических АВДТ);
• IP20 - запрещена установка в открытых, сырых или пыльных местах (бассейны, улицы, производственные участки с брызгами воды);
• Не следует использовать вместо обычного автомата - это дифференциальное устройство, а не просто защита от перегрузки.

Примеры использования

• Щитовая на этаже многоэтажного дома - защита группы розеток и освещения;
• Производственный станок с асинхронным двигателем - предотвращает удар током при изоляционном пробое;
• Котельная с системой принудительной вентиляции - защита насосов и вентиляторов;
• Склад с холодильными камерами - защита компрессоров и системы контроля температуры;
• Объекты с системами автоматизации - когда важно сохранить целостность нулевого проводника при аварии.

Практические советы

• Проверьте перед монтажом, что ноль в вашей сети действительно подключен ко всем потребителям - в старых системах иногда используется “обманка” с землёй;
• При использовании нескольких ДИФ-101 в одном щите - не забывайте про селективность: верхний уровень должен иметь более высокий порог утечки (например, 300 мА), нижние - 30 мА;
• Тестируйте устройство ежемесячно кнопкой “T” - она имитирует утечку и проверяет работоспособность;
• Если планируете подключение кабелей больше 16 мм2 - используйте наконечники, чтобы избежать плохого контакта;
• Для условий с высокой влажностью (бани, прачечные) выбирайте другие модели с IP44+ - этот ДИФ-101 не предназначен для таких сред;
• Запомните: если устройство часто срабатывает - проблема не в нём, а в изоляции проводки или оборудовании. Проверьте всю цепь.
