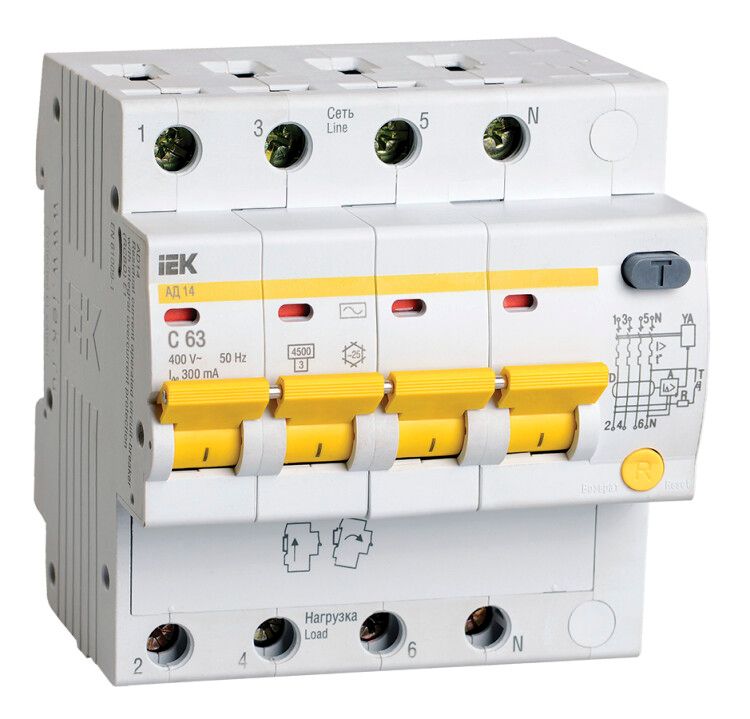

Выключатель автоматический дифференциального тока 4п C 63А 300мА тип AC 4.5кА АД-14 KARAT IEK MAD10-4-063-C-300

Автоматический дифференциальный выключатель АД-14 от IEK (ИЭК) сочетает защиту от утечек тока, перегрузок и коротких замыканий в одном устройстве. Подходит для промышленных объектов с сетью 400 В, обеспечивает безопасность персонала и предотвращает возгорания из-за повреждённой изоляции. Артикул mad10-4-063-c-300 соответствует модели АД-14.

Назначение и область применения

АД-14 предназначен для защиты людей от поражения электрическим током при контакте с токоведущими частями, а также для предотвращения пожаров, вызванных утечками тока через повреждённую изоляцию. Уставка срабатывания 300 мА оптимальна для защиты оборудования и зданий, где требуется баланс между чувствительностью и отказоустойчивостью. Применяется в промышленных системах: на станках, конвейерах, распределительных щитах, насосных станциях и других объектах с переменным током 50 Гц.

Технические характеристики

• Номинальный ток: 63 А - позволяет подключать нагрузки до этой мощности без ложных срабатываний
• Дифференциальный ток: 300 мА - порог срабатывания при утечке тока, защищает от пожаров, но не для защиты человека от удара током (для этого нужен 30 мА)
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети с нулём
• Количество полюсов: 4 - коммутация всех фаз и нейтрали
• Номинальная отключающая способность: 4,5 кА - способен отключить цепь при больших токах КЗ
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, трансформаторы)
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не на постоянный
• С коммутируемым нейтральным проводником: да - ноль размыкается при отключении, повышает безопасность
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги; требует установки в закрытый щит
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Глубина монтажа: 72,1 мм - учтите при проектировании корпуса щита
• Модульная ширина: 4,9 модуля - занимает почти 5 стандартных мест на DIN-рейке
• Максимальное сечение кабеля: 35 мм2 - можно подключать жилы до этого размера
• Диапазон температур: от -25 C до +40 C - работает в неотапливаемых помещениях, но не на улице
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата, в условиях повышенной влажности
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

АД-14 монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы, допускающие одновременное присоединение двух проводников - гибкого многожильного и жёсткого, либо шины. Нейтральный проводник коммутируется, что важно для правильной работы дифзащиты. Устройство не требует внешнего питания - работает от сети. Индикатор показывает состояние срабатывания по дифференциальному току (не светится при нормальной работе, горит после отключения).

Безопасность и стандарты

АД-14 соответствует требованиям ГОСТ Р 51326.1 и ГОСТ Р 51326.2.1, регламентирующим устройства защитного отключения (УЗО) с интегрированной защитой от сверхтоков. Также сертифицирован по ТУ 3422-033-18461115-2010. Соответствие стандартам гарантирует надёжность срабатывания при утечке и соответствие требованиям ПУЭ. Степень загрязнения 2 - допустимо применение в помещениях с умеренным уровнем пыли и влаги, например, в цехах с контролируемой средой.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите и упрощает схему
• Защита от сверхтоков реализована в каждом полюсе - исключает риск выхода из строя одного элемента
• Коммутируемый ноль - повышает уровень безопасности при обслуживании
• Индикация срабатывания - позволяет быстро диагностировать причину отключения
• Поддержка двойного подключения - удобно при использовании шинных соединений
• Высокая отключающая способность (4,5 кА) - подходит для сетей с высокой токовой нагрузкой

Ограничения применения

• Не применяется в сетях с постоянным током - только для переменного тока (AC)
• IP20 не обеспечивает защиту от воды и пыли - нельзя устанавливать вне щита или во влажных зонах
• Уставка 300 мА не защищает человека от смертельного удара - для помещений с доступом людей (ванная, кухня) нужны УЗО на 30 мА
• Не рекомендуется для использования при напряжении ниже 50 В - хотя некоторые аналоги продолжают работу, АД-14 может не сработать при глубоком проседании напряжения
• Не подходит для экстремальных температур выше +40 C или ниже -25 C - например, на открытых площадках зимой

Примеры использования

• Главный входной аппарат в промышленном щите на производственной линии
• Защита группы электродвигателей на конвейере с пусковыми токами
• Щит освещения и силового оборудования в цеху с высокой влажностью (при наличии герметичного корпуса)
• Распределительный щит на складе с крупными нагревательными приборами

Практические советы

• Выбирая АД-14, проверьте посадочные размеры - ширина 4,9 модуля требует свободного места на рейке
• При подключении кабелей сечением более 25 мм2 используйте наконечники - это повысит контакт и долговечность
• Не устанавливайте рядом с источниками тепла - перегрев снижает срок службы
• Проверяйте тестовую кнопку ежемесячно - даже при отсутствии срабатываний
• Для комплексной защиты в одной цепи: используйте АД-14 как групповое устройство, а на ответвлениях - УЗО на 30 мА
• При замене старого автомата - убедитесь, что новый имеет ту же характеристику “C” и номинальный ток 63 А
