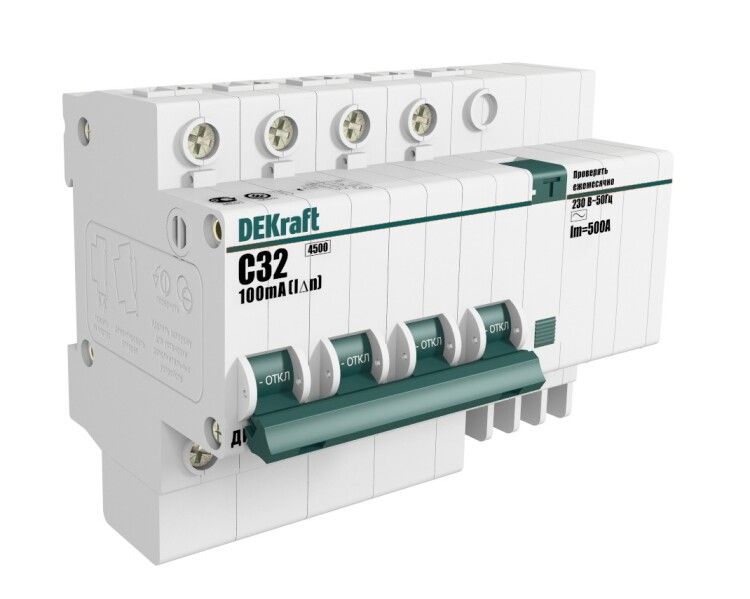

Выключатель автоматический дифференциального тока ДИФ-101 4п 6А C 100мА тип AC (7 мод) | 15027DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-101 от DEKraft - устройство для защиты цепей от токов утечки и перегрузок в однофазных и трёхфазных сетях до 400 В. Артикул 15027dek подходит для установки в щитах промышленного и бытового назначения, обеспечивает надёжную работу при температурах от -40 до +60 C.

Назначение и область применения

Автоматический выключатель дифференциального тока ДИФ-101 защищает людей от поражения электрическим током и предотвращает возгорание из-за утечек тока. Устройство сочетает функции обычного автомата (защита от перегрузок и КЗ) и устройства защитного отключения (УЗО). Применяется в распределительных щитах жилых домов, офисов, производственных помещений, где есть группы розеток, освещения, оборудования с высокой вероятностью утечки - например, насосы, нагреватели, станки.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может пропускать без отключения;
• Дифференциальный ток утечки: 100 мА - чувствительность к утечкам, при которой происходит отключение (подходит для групповой защиты нескольких потребителей);
• Тип тока утечки: AC - реагирует только на переменный ток утечки (например, от повреждённой изоляции или неисправного оборудования);
• Характеристика срабатывания: C - отключается при кратковременных импульсах тока до 5–10 крат от номинала, подходит для нагрузок с пусковыми токами (электродвигатели, трансформаторы);
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания;
• Номинальное напряжение: 400 В - работает в трёхфазных сетях 380/220 В;
• Количество полюсов: 4 - защищает все фазы и ноль одновременно, нейтраль коммутируется;
• Ширина: 6,5 модулей (117 мм) - занимает место на DIN-рейке, совместим со стандартными щитами;
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от воды и пыли, требует установки внутри закрытого щита;
• Диапазон температур: от -40 до +60 C - можно использовать в неотапливаемых помещениях, на улице в герметичных корпусах;
• Частота: 50/60 Гц - совместим с сетями России, Европы, США;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить медные провода до этого сечения;
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью;
• Способ монтажа: на DIN-рейку - стандартный крепёж для промышленных и бытовых щитов.

Совместимость и монтаж

Автоматический выключатель дифференциального тока ДИФ-101 устанавливается на DIN-рейку шириной 35 мм. Монтаж глубиной 72 мм требует достаточного свободного места в щите. Подключение выполняется через зажимы на передней панели - входные провода слева, выходные справа. Нулевой проводник коммутируется, поэтому важно соблюдать полярность: L1-L2-L3-N на входе и аналогично на выходе. Совместим с кабелями сечением до 25 мм2. Не рекомендуется использовать с алюминиевыми проводами без переходных наконечников.

Безопасность и стандарты

ДИФ-101 соответствует требованиям:

• ТР ТС 004/2011 - безопасность низковольтного оборудования;
• ТР ТС 020/2011 - электромагнитная совместимость;
• ГОСТ Р 51327.1-2010 (МЭК 61009-1): основные требования к АВДТ;
• ГОСТ Р 51327.2.2-99 (МЭК 61009-2-2): специальные требования для устройств типа AC;
• ГОСТ Р 51329-99 (МЭК 61543): методы проверки работоспособности.

Устройство имеет электронный блок дифференциальной защиты - при отказе питания он не будет отключать цепь, что является нормой для таких типов. Рекомендуется тестирование кнопкой «T» ежемесячно.

Преимущества

• Объединяет два уровня защиты - от перегрузок/КЗ и от утечек - снижает количество аппаратов в щите;
• Коммутируемый ноль исключает риск сохранения потенциала на нейтрали после отключения;
• Высокий класс отключения (4,5 кА) обеспечивает надёжность даже при аварийных режимах;
• Работает при экстремальных температурах - подходит для холодных регионов и неотапливаемых объектов;
• Поддерживает аксессуары от серии ВА-101 - возможна установка дополнительных контактов, сигнализации, расцепителей.

Ограничения применения

• Не предназначен для защиты от постоянного тока утечки - не подходит для систем с выпрямителями, LED-драйверами, ИБП;
• IP20 не допускает установку вне закрытого щита - нельзя использовать во влажных местах без дополнительной защиты;
• Электронный тип защиты требует наличия напряжения сети для работы - при отключении питания защита не действует;
• 100 мА - недостаточно для защиты человека в ванных комнатах или на улице - для этих целей нужны 30 мА.

Примеры использования

• Защита группы розеток в гараже с мощным компрессором или сварочным аппаратом;
• Щит на этаже многоквартирного дома - один ДИФ-101 на несколько комнат с розетками;
• Производственный участок с конвейером, насосом и освещением - комплексная защита всех фаз и нуля;
• Система освещения на балконе или в подвале, где возможна повышенная влажность и старая проводка.

Практические советы

• Выбирая ДИФ-101, убедитесь, что суммарная нагрузка на группу не превышает 6 А - иначе будут ложные срабатывания;
• При монтаже используйте клеммы с наконечниками для проводов >10 мм2 - это повысит контакт и долговечность;
• Не устанавливайте этот выключатель вместо УЗО 30 мА в ванной или детской комнате - для личной безопасности нужна более высокая чувствительность;
• Проверяйте работу кнопкой «T» каждый месяц - особенно если устройство установлено в труднодоступном месте;
• Если требуется сигнализация срабатывания - подберите аксессуар от серии ВА-101, совместимый с ДИФ-101.
