Выключатель дифференциальный (УЗО) ВД63 4п 40А 100мА тип AC | 11464 Schneider Electric APC

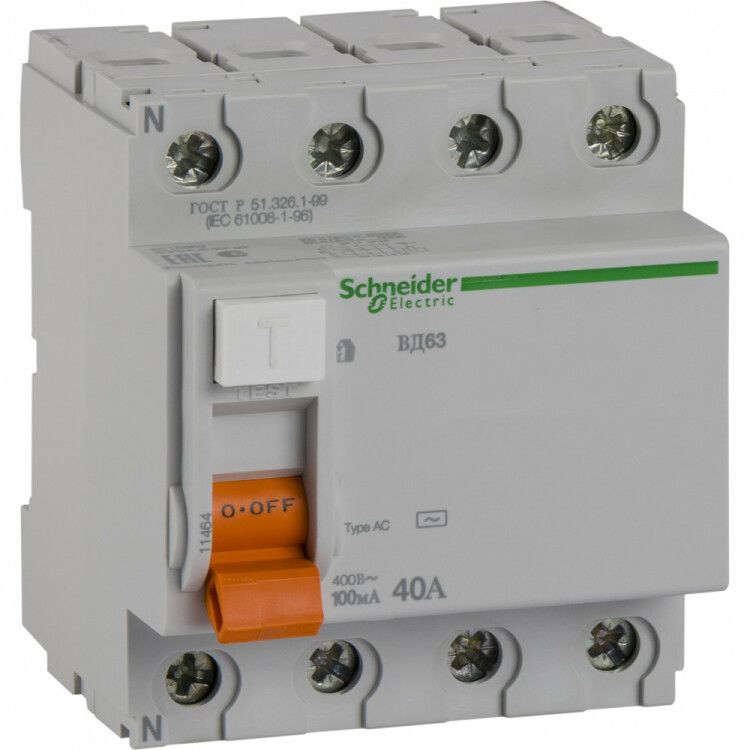

Выключатель дифференциального тока (УЗО) ВД63 4-полюсный 40А 100мА типа AC от Schneider Electric предназначен для защиты людей и оборудования от поражения электрическим током при утечках в сетях переменного тока. Этот УЗО применяется в распределительных щитах бытовых и аналогичных объектов, где требуется надёжная защита на входе или для групповых цепей.

Назначение и область применения

УЗО ВД63 4-полюсный 40А 100мА защищает от утечек тока в однофазных и трёхфазных сетях с заземлением. Его основная задача - отключить питание при возникновении опасной утечки более 100 мА, предотвращая поражение человека током и снижая риск возгорания из-за повреждённой изоляции. Подходит для установки в жилых домах, квартирах, офисах и малых производственных помещениях. Применяется в качестве входного устройства или для защиты целой группы потребителей, например, освещения, розеток и бытовой техники.

Технические характеристики

• Номинальный ток: 40 А - выдерживает постоянную нагрузку до этого значения без перегрева.
• Дифференциальный ток срабатывания: 100 мА - чувствителен к утечкам выше этой величины, что соответствует требованиям для защиты помещений, а не отдельных приборов.
• Тип срабатывания: AC - реагирует только на синусоидальные переменные утечки, не сработает на постоянный или импульсный ток.
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 380–400 В.
• Количество полюсов: 4 - отключает все фазы и ноль одновременно, обеспечивает полноценную защиту в трёхфазных системах.
• Отключающая способность при КЗ: 3 кА - способен безопасно прервать ток короткого замыкания до этой величины.
• Устойчивость к импульсным токам: 0,25 кА - выдерживает кратковременные броски тока, например, от запуска двигателей.
• Номинальная частота: 50 Гц - оптимизирован для российских и европейских сетей.
• Количество модулей DIN: 4 - занимает 4 стандартных модуля на рейке (17,5 мм каждый).
• Глубина установки: 44 мм - требует достаточного места внутри шкафа.
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные провода, включая многожильные и одножильные.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; не предназначено для открытой установки.
• Климатическое исполнение: УХЛ4 - работает при температурах от -25C до +60C, подходит для неотапливаемых помещений в средней полосе России.

Совместимость и монтаж

УЗО ВД63 4-полюсный 40А 100мА монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения необходимо соблюдать полярность: фазы L1–L3 и ноль N подключаются к верхним клеммам, выход - к нижним. Все четыре полюса должны быть задействованы, даже если используется только одна фаза - иначе устройство не будет работать. Максимальное сечение кабеля 35 мм2 требует качественного обжима контактов. Установка возможна в любые щиты с достаточным свободным местом (минимум 4 модуля и глубина 44 мм). Совместим со всеми автоматическими выключателями серии Easy9, iC60 и другими продуктами Schneider Electric, рекомендованными для совместного использования.

Безопасность и стандарты

УЗО ВД63 сертифицировано согласно ГОСТ Р 51326.1-99 (соответствует МЭК 61008-1-96), а также прошло обязательную проверку по техрегламентам ЕАЭС: ТР ТС 004/2011 (электромагнитная совместимость) и ТР ТС 020/2011 (безопасность электрооборудования). Соответствие этим нормам гарантирует соответствие требованиям безопасности при использовании в РФ и странах ЕАЭС.

Преимущества

• Надёжное отключение при утечке тока благодаря точной механике срабатывания.
• Защита всех четырёх проводников (три фазы + ноль) исключает возможность работы при частичном отключении.
• Подтверждённая устойчивость к импульсным токам - не ложно срабатывает при старте насосов, компрессоров и других устройств с высоким пусковым током.
• Совместимость с другими изделиями серии ДОМОВОЙ от Schneider Electric - удобно формировать единую систему защиты.
• Простая диагностика: наличие рычажка управления и визуального индикатора состояния («ON/OFF»).

Ограничения применения

• Не подходит для защиты от постоянного тока или импульсных утечек - для таких задач нужен тип A или B.
• IP20 не допускает установку во влажных помещениях (ванная, баня, улица) без дополнительной защиты корпуса.
• Не является автоматическим выключателем - требует параллельной установки автомата для защиты от перегрузок и КЗ.
• Не рекомендуется использовать в сетях с высоким уровнем гармонических искажений - возможны ложные срабатывания.

Примеры использования

• Входное УЗО в квартирном щите для защиты всей электропроводки.
• Защита трёхфазной линии питания станка с управлением через частотный преобразователь.
• Обеспечение безопасности в мастерской с несколькими розетками и сварочным аппаратом.
• Групповая защита освещения и розеток в гараже или ангаре с неотапливаемым щитом.

Практические советы

• Выбирая УЗО ВД63, убедитесь, что ваша сеть имеет заземление - без него устройство не сможет эффективно работать.
• Проверьте посадочные размеры вашего щита: глубина 44 мм и 4 модуля - это минимум, который необходим.
• Не используйте этот УЗО вместо автомата. Обязательно сочетайте его с автоматическим выключателем на 40 А или ниже.
• При подключении кабелей сечением 25–35 мм2 используйте наконечники (наконечники типа НШВИ) для лучшего контакта.
• Рекомендуется тестировать работу УЗО кнопкой «T» ежемесячно - это проверяет исправность механизма без вскрытия щита.
• Если в системе есть частотные преобразователи, инверторы или ИБП - рассмотрите вариант перехода на УЗО типа A или B, так как AC может не сработать.
