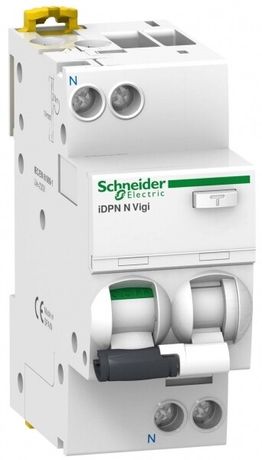

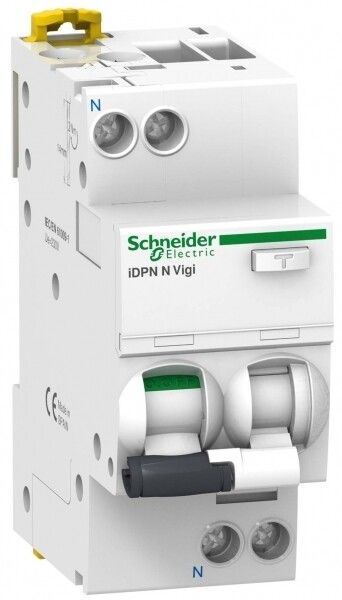

Выключатель автоматический дифференциального тока Acti 9 iDPN N VIGI 6А 30мА AC SE (Schneider) a9d31606

Выключатель автоматический дифференциального тока iDPN N VIGI от Schneider Electric (серия Acti 9) объединяет функции защитного автомата и УЗО в одном корпусе шириной в 2 модуля, обеспечивая защиту однофазных цепей от перегрузок, коротких замыканий и токов утечки до 30 мА. Модель с характеристикой C и номиналом 6 А предназначена для коммутации и защиты цепей с умеренными пусковыми токами, где требуется высокая чувствительность к токам утечки переменного типа (AC). Ключевая особенность конструкции — наличие полюса N, который отключается одновременно с фазным контактом при срабатывании защиты, что исключает риск нахождения цепи под напряжением при аварийном отключении. При этом полюс N не имеет собственного расцепителя и работает только как коммутирующее звено, что отличает данную модель от двухполюсных автоматов с независимыми расцепителями в обоих полюсах. Устройство рассчитано на работу в сетях 230 В с предельной отключающей способностью 6 кА и классом токоограничения 3, что гарантирует быстрое гашение дуги при коротких замыканиях. Допустимое сечение подключаемых проводников достигает 16 мм², что позволяет использовать его как для медных, так и для алюминиевых кабелей в стандартных распределительных щитах. Тип срабатывания AC ограничивает применение только цепями с синусоидальными токами утечки, поэтому для защиты оборудования с импульсными источниками питания или выпрямителями этот дифавтомат не подходит. Рабочий диапазон температур от -5 до +60 °C и степень защиты IP20 определяют возможность установки в закрытых электрощитах внутри отапливаемых помещений или в условиях умеренного климата (УХЛ4).
