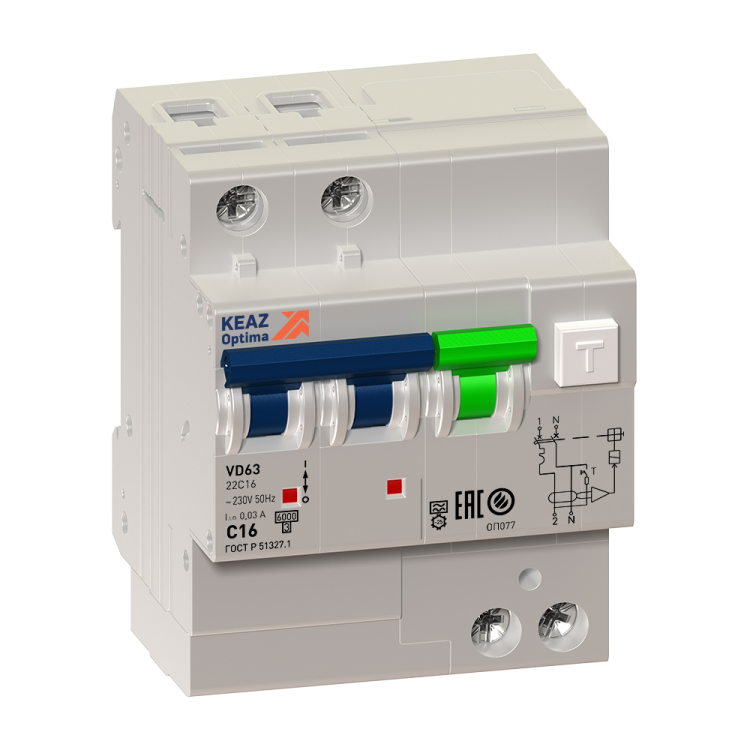

Выключатель автоматический дифференциального тока с защитой от сверхтоков OptiDin VD63-22C63-A-УХЛ4 2п 63А C 30мА тип A | 103459 КЭАЗ

Автоматический выключатель дифференциального тока КЭАЗ Optima 103459 — двухполюсное устройство для защиты людей и оборудования от поражения электрическим током и перегрузок в сетях 230 В. Подходит для установки на DIN-рейку в распределительных щитах жилых, промышленных и общественных зданий.

Назначение и область применения

КЭАЗ Optima 103459 сочетает функции автоматического выключателя и устройства защитного отключения (УЗО). Он защищает от:

• утечек тока через человека или поврежденную изоляцию (порог 30 мА — безопасный уровень для предотвращения электротравм);
• перегрузок и коротких замыканий (характеристика срабатывания C, рассчитана на пусковые токи двигателей и освещения);
• импульсных токов утечки постоянного и переменного тока (тип A — подходит для современной техники с импульсными источниками питания: компьютеры, инверторы, светодиодные светильники).

Применяется в бытовых и промышленных электросетях: кухни, ванные комнаты, насосы, станки, системы вентиляции, конвейеры. Особенно актуален там, где есть повышенная влажность или риск повреждения изоляции.

Технические характеристики

• Номинальный ток: 63 А — допустимый длительный ток нагрузки;
• Дифференциальный ток: 30 мА — чувствительность к утечкам, соответствует требованиям безопасности для человеческой жизни;
• Тип дифференциального тока: A — реагирует на переменный и импульсный постоянный ток утечки;
• Номинальное напряжение: 230 В AC — работает в однофазной сети 220–240 В;
• Номинальная отключающая способность: 6 кА — способен отключить цепь при максимальном токе короткого замыкания до 6000 А;
• Характеристика срабатывания: C — оптимальна для смешанных нагрузок (электродвигатели, лампы, нагреватели);
• Класс токоограничения: 3 — высокий класс, снижает энергию пробоя при КЗ, защищает оборудование;
• Количество полюсов: 2 — коммутируются фаза и ноль одновременно;
• С коммутируемым нейтральным проводником: да — ноль размыкается при отключении, что повышает безопасность;
• Степень защиты: IP20 — защита от прикосновений пальцев и твердых предметов, не предназначена для открытой установки вне щита;
• Климатическое исполнение: УХЛ4 — работает при температуре от –40 °C до +55 °C, подходит для неотапливаемых помещений и холодных регионов;
• Ширина: 4 модуля (72 мм) — занимает место на DIN-рейке;
• Максимальное сечение кабеля: 25 мм² — позволяет подключать мощные линии;
• Номинальное импульсное напряжение: 4 кВ — устойчив к скачкам напряжения, таким как удары молнии;
• Частота: 50 Гц — стандартная для России и стран СНГ.

Совместимость и монтаж

КЭАЗ Optima 103459 монтируется на стандартную DIN-рейку типа TS35. Глубина монтажа всего 5,5 мм — компактный профиль, удобен для плотной сборки щитов. Для подключения используются зажимы с винтовым креплением, рассчитанные на медные кабели сечением до 25 мм². Обязательно соблюдать полярность: вход — верхние контакты, выход — нижние. Нулевой проводник коммутируется, поэтому нельзя использовать этот аппарат вместо обычного автомата в цепях с раздельным нулем.

Безопатность и стандарты

Соответствует ГОСТ Р 51327.1-2010 и ТУ3422-046-05758109-2008 — российским нормам на дифавтоматы. Протестирован на устойчивость к импульсным перенапряжениям и механическим воздействиям. Класс токоограничения 3 обеспечивает снижение теплового эффекта при аварии, что продлевает срок службы соседних элементов в щите.

Преимущества

• Объединяет два функционала (защита от утечек и перегрузок) в одном корпусе — экономит место в щите;
• Тип A — совместим с современным оборудованием, в отличие от старых типов AC;
• Коммутируемый ноль — исключает опасность сохранения потенциала на нейтрали после отключения;
• УХЛ4 — надежная работа даже в сыром, холодном или запыленном помещении;
• Высокая отключающая способность (6 кА) — подходит для объектов с большой мощностью подключения.

Ограничения применения

• Не предназначен для установки на открытом воздухе — степень защиты IP20 требует герметичного щита;
• Не используется в сетях постоянного тока — только переменный ток 50 Гц;
• Не рекомендуется применять в системах TN-C — требуется отдельный PE-проводник (TN-S или TT);
• Не подходит для защиты цепей с частыми ложными срабатываниями (например, старые нагреватели с большими утечками) — лучше выбрать более высокую чувствительность (100/300 мА) или отдельное УЗО+автомат.

Примеры использования

• Защита розеток в ванной комнате — предотвращает удар током при использовании бритвы или стиральной машины;
• Щит на этаже многоквартирного дома — отвечает за группу кухонных розеток и вытяжки;
• Цеховой щит с насосами и конвейерами — защищает от утечек в условиях повышенной влажности и пыли;
• Подключение инверторных сварочных аппаратов — тип A реагирует на импульсы, возникающие при работе таких устройств.

Практические советы

• При монтаже проверьте, чтобы кабель был хорошо затянут — слабый контакт вызывает перегрев и ложные срабатывания;
• После установки обязательно нажмите кнопку «Т» — тестирование должно вызвать отключение, иначе устройство неисправно;
• Не используйте КЭАЗ Optima 103459 в качестве главного вводного автомата — он не имеет достаточной отключающей способности для всей квартиры/здания;
• При сборке щита оставляйте минимум 10 мм свободного места вокруг аппарата — для теплоотвода и доступа к кнопке тестирования;
• Если в доме много электроники (LED-освещение, Wi-Fi роутеры, зарядки), тип A — единственный правильный выбор, тип AC уже устарел.
