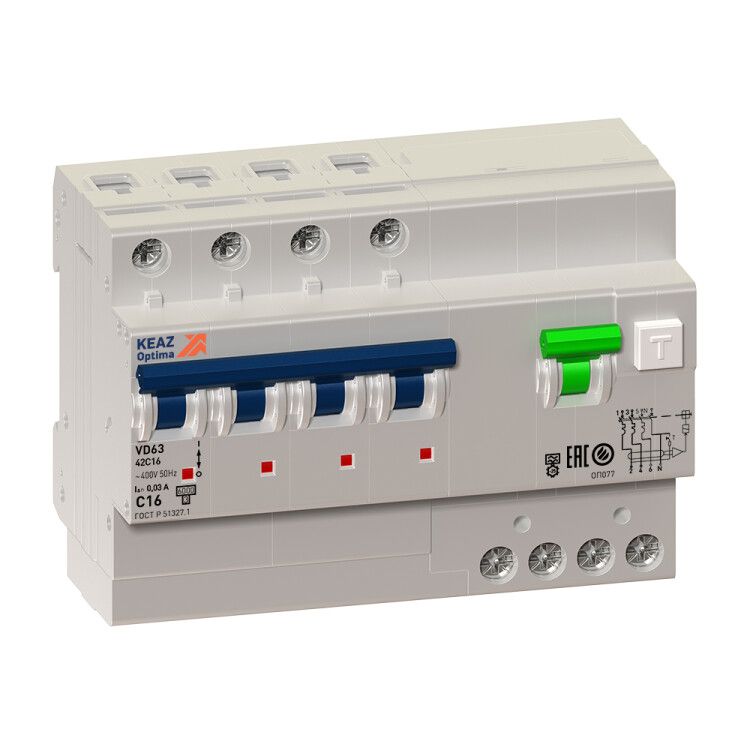

Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 4П 20А 100мА AC OptiDin VD63-43C20-A-УХЛ4 - 103485 КЭАЗ

Автоматический выключатель дифференциального тока OptiDin VD63 (артикул 103485, бренд КЭАЗ) предназначен для защиты людей от поражения электрическим током и предотвращения возгораний при утечках тока. Он сочетает функции защиты от перегрузок, коротких замыканий и дифференциальных токов в одном корпусе, что делает его компактным решением для распределительных щитов.

Назначение и область применения

OptiDin VD63 - это дифавтомат с четырьмя полюсами, предназначенный для защиты цепей переменного тока в условиях повышенной опасности. Подходит для установки в жилых, общественных и промышленных объектах, где требуется одновременная защита от утечек тока и сверхтоков. Особенно эффективен в системах TN-S и TT, где важна надежная фиксация нулевого провода. Применяется в групповых линиях питания оборудования с высокими требованиями к безопасности: бассейны, кухни, мастерские, насосные станции, системы освещения на открытых площадках.

Технические характеристики

• Номинальный ток: 20 А - позволяет защищать нагрузки до 4,4 кВт при 220 В (или до 13,2 кВт при 380 В трёхфазной сети)
• Дифференциальный ток срабатывания: 100 мА - чувствителен к малым утечкам, обеспечивает защиту от косвенного прикосновения
• Тип дифференциального тока: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от частотных преобразователей, светодиодных драйверов, бытовой электроники)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при крупном КЗ
• Номинальное напряжение: 400 В AC - рассчитан на трехфазную сеть 380/220 В
• Характеристика отключения по сверхтокам: C - оптимизирован для защиты цепей с умеренным пусковым током (электродвигатели, люминесцентные лампы, трансформаторы)
• Класс токоограничения: 3 - минимальное время срабатывания при КЗ, снижает тепловую нагрузку на проводку
• Степень защиты: IP20 - защищен от прикосновений к токоведущим частям, но не от воды и пыли; требует установки внутри закрытого щита
• Ширина по модулям: 7M - занимает семь стандартных модулей на DIN-рейке
• Максимальное сечение кабеля: 25 мм2 - совместим с медными проводами до этого сечения
• Климатическое исполнение: УХЛ4 - работает при температуре от –40 C до +55 C, подходит для неотапливаемых помещений и холодных регионов
• С коммутируемым нейтралью: да - нулевой провод также отключается при срабатывании, повышает безопасность при обслуживании

Совместимость и монтаж

OptiDin VD63 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место в щите глубиной не менее 5,5 мм. Наличие коммутируемого нейтраля требует правильного подключения всех четырёх проводов: три фазы (L1–L3) и ноль (N). Обязательно соблюдать полярность входа и выхода - контакты помечены. Монтаж допускается только после отключения напряжения. Устройство не имеет внешних клемм для подключения дополнительных модулей (блокировок, сигнализации), хотя в описании указано «возможность самостоятельного подключения» - это относится к другим изделиям серии OptiDin, но не к данной модели.

Безопасность и стандарты

OptiDin VD63 соответствует требованиям ГОСТ Р 51327.1-2010 и техническим условиям ТУ3422-046-05758109-2008. Соответствие классу токоограничения 3 и типу A гарантирует соответствие современным нормам по защите от утечек в помещениях с электронной аппаратурой. Сертифицирован для работы в зонах со степенью загрязнения 2 - то есть в помещениях с обычным уровнем пыли и влаги, без химически активных паров.

Преимущества

• Объединяет две функции - защиту от утечек и от сверхтоков - в одном устройстве, экономя место в щите
• Тип A обеспечивает защиту даже от импульсных утечек, характерных для современной техники (ИБП, LED-драйверы, инверторы)
• Коммутируемый нейтраль исключает риск сохранения потенциала на нулевом проводе при отключении
• Климатическое исполнение УХЛ4 позволяет использовать в суровых условиях - на складах, в гаражах, на производстве
• Высокая отключающая способность (6 кА) обеспечивает надежность даже при аварийных режимах в сетях с низким импедансом

Ограничения применения

• Не применяется в системах IT - не обеспечивает необходимую изолирующую защиту
• IP20 не допускает установку вне закрытого щита - нельзя использовать во влажных или запылённых местах без дополнительной защиты
• Не рекомендован для цепей с очень высоким пусковым током (большие асинхронные двигатели >5 кВт) - лучше выбрать тип D
• Не поддерживает удаленную сигнализацию или дистанционное управление - все функции локальные
• Не совместим с системами, где нейтраль не должна отключаться (по требованиям некоторых энергоснабжающих организаций)

Примеры использования

• Защита группы розеток на кухне с микроволновкой, кофе-машиной и плитой
• Щитовая группа для насоса в подвале с частотным преобразователем
• Линия питания светильников на улице с драйверами LED
• Цепь для станка с ЧПУ в цеху - где возможны утечки через изоляцию и пусковые токи
• Распределительный щит в неотапливаемом здании (склад, гараж) благодаря UHL4

Практические советы

• Перед установкой проверьте сечение кабеля - не используйте провода больше 25 мм2, чтобы избежать перегрева клемм
• При подключении нейтрали следите, чтобы он был подключен именно к метке N, а не к L
• Проверяйте работоспособность кнопкой «Тест» ежемесячно - особенно в условиях повышенной влажности
• При проектировании щита учтите, что OptiDin VD63 занимает 7 модулей - планируйте место заранее
• Если нужна защита от утечек 30 мА - выбирайте другой аппарат, так как 100 мА не подходит для защиты человека напрямую, только для пожарной безопасности
• Для цепей с большим количеством электроники (IT-оборудование, серверы) этот дифавтомат - лучший выбор среди типов A
