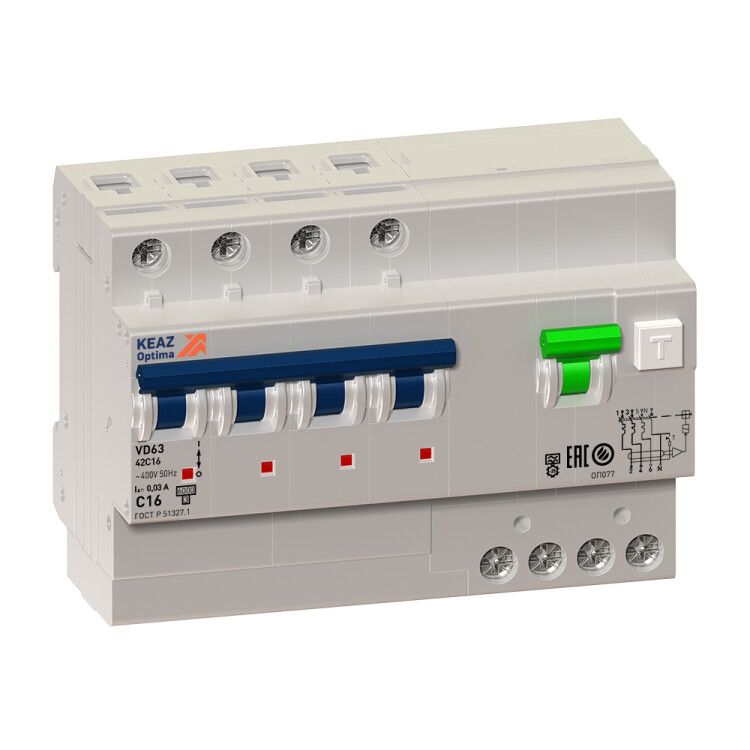

Выключатель автоматический дифференциального тока с защитой от сверхтоков OptiDin VD63-44C25-A-УХЛ4 4п 25А C 300мА тип A | 103491 КЭАЗ

Автоматический выключатель дифференциального тока Кэаз OptiDin VD63 сочетает защиту от перегрузок, коротких замыканий и утечек тока в одном корпусе. Подходит для установки в распределительных щитах жилых, промышленных и общественных зданий с сетями переменного тока 400 В. Номинальный ток 25 А, чувствительность 300 мА и класс C позволяют использовать его для защиты групповых цепей, особенно там, где есть оборудование с импульсными нагрузками.

Назначение и область применения

Кэаз OptiDin VD63 - это дифавтомат с четырьмя полюсами, предназначенный для защиты электрических цепей от:

• утечек тока (до 300 мА) - предотвращает поражение электрическим током и возгорание из-за повреждённой изоляции;
• перегрузок и коротких замыканий - благодаря характеристике срабатывания C и номинальной отключающей способности 6 кА;
• повреждений в трёхфазных сетях с нулевым проводником - за счёт коммутации всех фаз и нейтрали одновременно.

Подходит для защиты групповых линий на объектах: производственные участки, кухни, бани, насосные станции, системы вентиляции. Особенно эффективен там, где используются частотные преобразователи, сварочные аппараты, компьютеры и другое оборудование, создающее импульсные токи утечки - именно поэтому выбран тип A.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Дифференциальный ток: 300 мА - порог срабатывания при утечке. Защищает от пожара, но не от поражения человека - для этого нужны устройства 30 мА.
• Тип утечки: A - реагирует на переменный и импульсный постоянный ток утечки (например, от инверторов, ЭПРА, зарядных устройств).
• Количество полюсов: 4P - все четыре провода (L1, L2, L3, N) коммутируются одновременно при аварии.
• Номинальное напряжение: 400 В AC - для трёхфазных сетей 380/220 В.
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; подходит для двигателей, освещения, бытовой техники.
• Отключающая способность: 6 кА - способен безопасно отключить мощное короткое замыкание.
• Класс токоограничения: 3 - обеспечивает самую высокую степень ограничения тока при КЗ, снижая тепловые и механические воздействия на проводку.
• Степень защиты: IP20 - защищён от прикосновения пальцев и твёрдых предметов >12,5 мм, но не от воды и пыли - устанавливается внутри щита.
• Климатическое исполнение: УХЛ4 - работает при температуре от –40 C до +55 C, подходит для неотапливаемых помещений и холодных регионов.
• Ширина: 7 модулей (17,5 мм) - занимает место на DIN-рейке, совместим со стандартными щитами.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода крупного сечения.
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения (молнии, коммутационные перенапряжения).
• Частота: 50 Гц - для сетей России и стран СНГ.

Совместимость и монтаж

Кэаз OptiDin VD63 монтируется на стандартную DIN-рейку шириной 35 мм. Монтаж прост: фиксируется защёлкой, контакты доступны снизу и сверху. Для подключения используйте кабель сечением до 25 мм2. Обязательно соблюдайте полярность: входные клеммы обозначены, выходные - помечены как “OUT”. Нейтральный проводник коммутируется - значит, он разрывается при срабатывании, что соответствует требованиям безопасности.

Глубина монтажа всего 5,5 мм - компактный профиль позволяет устанавливать его даже в плотно заполненных щитках. Совместим с другими устройствами серии OptiDin: можно комбинировать с УЗО, реле контроля напряжения, контактами.

Безопасность и стандарты

Кэаз OptiDin VD63 соответствует:

• ГОСТ Р 51327.1-2010 - основной стандарт для дифавтоматов в РФ;
• ТУ 3422-046-05758109-2008 - технические условия завода-изготовителя.

Устройство имеет сертификаты соответствия ЕАЭС. Применяется в системах TN-S и TN-C-S. Не рекомендуется для IT-систем без дополнительного контроля.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите и упрощает схему.
• Тип A - единственная возможность надёжно работать с современным оборудованием, имеющим выпрямители и инверторы.
• Класс 3 токоограничения - снижает риск повреждения кабелей и оборудования при КЗ.
• Климатическое исполнение УХЛ4 - надёжная работа в суровых условиях, включая неотапливаемые помещения.
• Коммутируемый ноль - исключает опасность сохранения потенциала на нейтрали после отключения.

Ограничения применения

• Не предназначен для защиты от поражения человека - 300 мА слишком велико для этой задачи. Для людей нужен УЗО 10–30 мА.
• IP20 требует установки только во внутренних щитах - нельзя использовать на улице или в сырых местах без дополнительной защиты.
• Не подходит для однофазных цепей без необходимости коммутации нуля - лучше взять 2P вариант.
• Не используется в системах питания с глухозаземлённой нейтралью без проверки схемы заземления - требуется правильное подключение PE.

Примеры использования

• Защита группы розеток на производстве с частотным преобразователем и сварочным аппаратом.
• Щитовая группа для кухни ресторана с плитами, миксерами, холодильниками и кофе-машинами.
• Циркулярный станок с частотным управлением в деревообрабатывающем цехе.
• Водяной насос в неотапливаемом подвале - благодаря УХЛ4 и 4P-коммутации.

Практические советы

• Перед монтажом проверьте сечение кабеля - не более 25 мм2. Более толстые провода не войдут в клеммы.
• При установке в щит с несколькими дифавтоматами - располагайте их так, чтобы был свободный доступ к кнопке тестирования.
• Тестируйте устройство ежемесячно кнопкой “T” - это гарантирует работоспособность дифференциального элемента.
• Если в цепи есть много электроники - обязательно выбирайте тип A, а не AC. Это предотвратит ложные срабатывания.
• Не путайте с обычным автоматом: Кэаз OptiDin VD63 - это комплексное решение, и его нельзя заменить парой отдельных устройств без потери функциональности.
