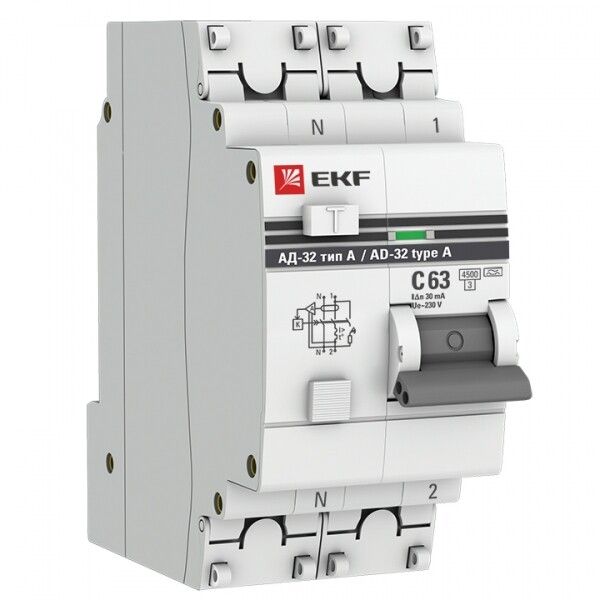

Выключатель автоматический дифференциального тока АД-32 1п+N 63А C 30мА тип A PROxima | DA32-63-30-a-pro EKF

Автоматический выключатель дифференциального тока АД-32 63А 30мА типа A от EKF PROxima сочетает защиту от перегрузок, коротких замыканий и утечек тока - идеально подходит для обеспечения безопасности в бытовых и промышленных сетях переменного тока.

Назначение и область применения

АД-32 предназначен для защиты людей от поражения электрическим током при утечках на землю, а также для предотвращения возгораний из-за перегрузок и коротких замыканий. Применяется в распределительных щитах жилых домов, офисов, производственных цехов и объектов инфраструктуры. Подходит для защиты групповых линий освещения, розеток, оборудования с электронными компонентами (например, частотных преобразователей, компьютеров, зарядных устройств).

Технические характеристики

• Номинальный ток: 63 А - позволяет подключать нагрузки до 14 кВт при 230 В
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, безопасен для человека
• Тип тока утечки: A - реагирует на переменный и пульсирующий постоянный ток утечки (важно для современной техники с выпрямителями)
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть
• Количество полюсов: 2 (1P+N) - отключает фазу и ноль одновременно
• Номинальная отключающая способность: 4,5 кА - выдерживает токи КЗ до этого значения
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (освещение + розетки + моторы)
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Сечение провода: 0–25 мм2 - подходит для медных проводов всех распространённых сечений
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчив к грозовым и коммутационным скачкам
• Степень защиты: IP20 - защищён от прикосновения пальцами, не предназначен для открытой установки вне щита
• Рабочая температура: -40...+50 C - работает в холодных и жарких условиях, включая неотапливаемые помещения
• Класс токоограничения: 3 - минимальное время срабатывания при КЗ, снижает тепловую нагрузку на проводку
• Модульная ширина: 2 модуля - занимает 18 мм в щите
• Глубина монтажа: 46 мм - требует достаточного места внутри шкафа
• Серия: АД-32 - часть линейки EKF PROxima с унифицированной конструкцией

Совместимость и монтаж

АД-32 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется минимум два свободных модуля. Клеммы имеют скруглённую форму с насечками - обеспечивают плотный контакт даже при многожильных проводах. Зажимы двухпозиционные: можно закрепить как на верхней, так и на нижней части рейки. Нейтральный проводник обязательно подключается через клемму N - отключение происходит по обоим полюсам. Пломбировка клемм возможна после монтажа - соответствует требованиям энергонадзора. Устройство не требует внешнего питания - полностью механико-электромагнитное.

Безопасность и стандарты

АД-32 соответствует ГОСТ Р 51327-1-2010 (эквивалент МЭК 60898-2-2006) - основному нормативу для дифавтоматов в РФ. Сертифицирован для работы в условиях загрязнения класса 3 (пыль, влага, конденсат в щитах). Корпус выполнен из самозатухающего материала - не поддерживает горение. Категория перенапряжения III - допущен к использованию в распределительных щитах вторичного уровня. Электронная плата имеет усиленную защиту от импульсных помех - устойчив к работе рядом с частотниками и сварочным оборудованием.

Преимущества

• Индикаторное окно показывает причину отключения: красный цвет - утечка, серый - перегрузка/КЗ
• Кнопка возврата позволяет легко сбросить состояние после срабатывания от утечки
• Монолитная лицевая панель исключает попадание пыли внутрь механизма
• Углубления на корпусе повышают теплоотвод - продлевают срок службы при длительной нагрузке
• Надёжные клеммы с насечками снижают риск нагрева и ослабления контакта
• Гарантия 84 месяца - один из самых длинных сроков в классе аналогов

Ограничения применения

• Не применяется в трёхфазных системах - только для однофазных цепей 230 В
• IP20 не допускает установку во влажных местах без бокса (ванная, баня, улица)
• Не рекомендован для цепей с высокими импульсными токами без дополнительной защиты (например, мощные лазеры, индукционные печи)
• При использовании с удлинителями и переходниками возможны ложные срабатывания - лучше защищать всю цепь одним устройством
• Не подходит для цепей с постоянным током - только переменный ток 50 Гц

Примеры использования

• Защита группы розеток в кухне - предотвращает удар током при пробое стиральной машины
• Щитовая группа для офисного оборудования - защищает серверы и ПК от утечек через БП
• Линия освещения в подвале - исключает опасность при повреждении изоляции проводов
• Подключение конвейера с частотным регулятором - тип A реагирует на пульсирующие утечки от выпрямителей
• Объекты с металлическими конструкциями - снижает риск шагового напряжения при аварии

Практические советы

• Проверяйте посадочный диаметр провода - максимальное сечение 25 мм2; более толстые провода нельзя затянуть
• После монтажа всегда нажимайте тестовую кнопку (T) - проверьте работоспособность перед включением
• Не используйте адаптеры для увеличения глубины - устройство требует 46 мм свободного пространства
• При установке в старых щитах с недостатком места - выбирайте модели с меньшей шириной (1P+N 40А вместо 63А)
• Пломбируйте клеммы сразу после сборки - это обязательное условие для прохождения электроустановочных проверок
• При частых срабатываниях - проверьте изоляцию всей цепи, особенно в сырых зонах
