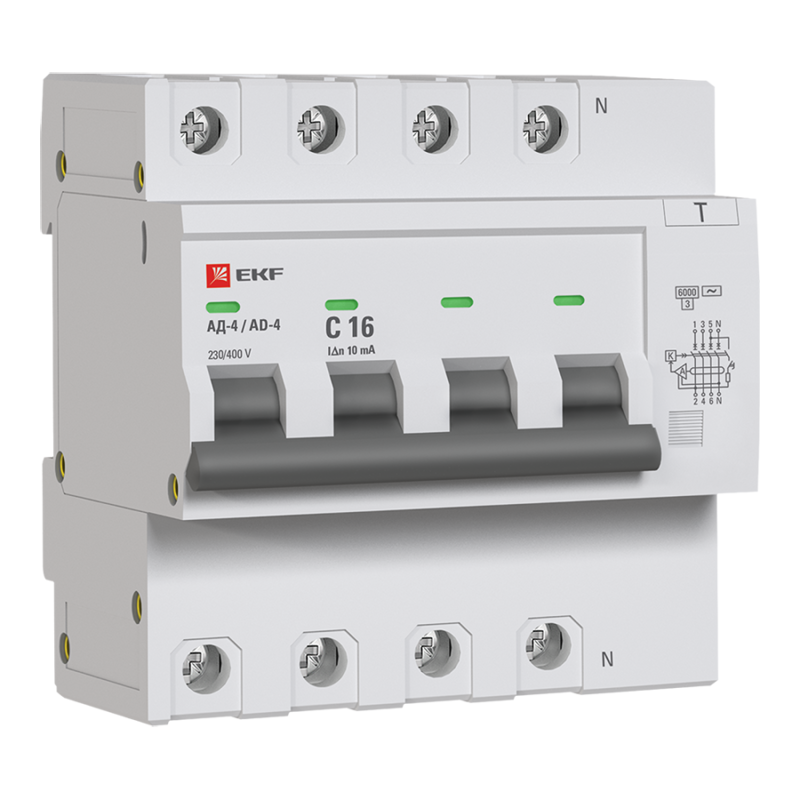

Дифференциальный автомат АД-4 16А/10мА (х-ка C, АС, электронный) 6кА EKF PROxima | DA4-6-16-10-pro

Дифференциальный автомат АД-4 16А/10мА характеристика C AC 6кА (электронный) 4-полюсный (3P+N) ГСИ от бренда EKF серии PROxima сочетает функции автоматического выключателя и устройства защитного отключения (УЗО) в одном устройстве. Он предназначен для защиты человека от поражения током и предотвращения пожаров в сетях с напряжением до 400 В, обеспечивая надёжную работу в условиях повышенной влажности и загрязнённости. Устройство легко монтируется на DIN-рейку и подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Дифференциальный автомат АД-4 16А/10мА характеристика C AC 6кА (электронный) 4-полюсный (3P+N) ГСИ защищает электрические цепи от:

• поражения электрическим током при прикосновении к токоведущим частям;
• утечек тока через повреждённую изоляцию;
• замыканий на корпус и на землю;
• перегрузок и коротких замыканий.

Подходит для использования в системах TN-S и TN-C-S, где требуется защита всех фаз и нулевого провода одновременно. Часто применяется в качестве входного автомата в распределительных щитах квартир, офисов, производственных помещений, мастерских и на объектах с высокими требованиями к безопасности.

Технические характеристики

• Номинальный ток: 16 А - допустимый постоянный ток нагрузки без срабатывания.
• Дифференциальный ток: 10 мА - чувствительность к утечкам; сработает при утечке ≥10 мА, что соответствует уровню защиты людей.
• Тип утечки: AC - реагирует только на переменный ток утечки (например, от бытовых приборов); не срабатывает на постоянный или импульсный ток утечки.
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (двигатели, насосы, освещение); менее чувствителен к кратковременным скачкам, чем тип B.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при максимальном токе КЗ до 6000 А.
• Количество полюсов: 4 (3P+N) - отключает три фазы и ноль одновременно; необходим для трёхфазных сетей с общим нулём.
• Напряжение: 230 В (между фазой и нулём), 400 В (между фазами).
• Частота: 50 Гц - стандартная для России и стран СНГ.
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при напряжении до этого значения.
• Номинальное импульсное напряжение: 6 кВ - устойчивость к кратковременным перенапряжениям (молнии, коммутационные выбросы).
• Степень защиты IP20: защита от прикосновения к токоведущим частям и от предметов >12,5 мм; не предназначена для работы во влажных местах вне щита.
• Ширина модуля: 7,5 модулей - занимает место на DIN-рейке, эквивалентное семи стандартным автоматам шириной 17,5 мм каждый.
• Глубина монтажа: 45 мм - требует достаточного свободного пространства внутри щита.
• Рабочий диапазон температур: от -25C до +50C - работает в холодных помещениях и нагреваемых щитах.
• Сечение проводников: 0–16 мм2 - позволяет подключать медные провода любого сечения в этом диапазоне.
• Способ монтажа: на DIN-рейку - совместим со всеми стандартными щитами.
• Тип устройства: электронный - требует внешнего питания для работы дифференциальной части; при обрыве нуля или отсутствии напряжения защита по утечке не действует.

Совместимость и монтаж

Дифференциальный автомат АД-4 16А/10мА характеристика C AC 6кА (электронный) 4-полюсный (3P+N) ГСИ устанавливается на стандартную DIN-рейку типа TS35. Для правильного подключения важно соблюдать порядок подвода проводов:

• Фазы L1, L2, L3 подключаются к верхним клеммам (вход).
• Ноль N подключается к специальному контакту, помеченному символом “N” - он обязательно проходит через внутренний трансформатор тока утечки.
• Выходные клеммы (низ) подключаются к нагрузке.

Не допускается использовать этот аппарат в двухпроводных сетях без нуля. Также нельзя применять его вместо обычного автомата в однофазных цепях - он рассчитан исключительно на четырёхполюсное исполнение. Подключение должно выполняться с учётом полярности нулевого провода - неверное подключение может сделать защиту неэффективной.

Безопасность и стандарты

Дифференциальный автомат АД-4 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 60947-2. Сертифицирован для применения в РФ и странах ЕАЭС. Принятые нормы обеспечивают соответствие уровня защиты людям (10 мА) и оборудованию (класс C, 6 кА). Наличие ГСИ (Государственный стандарт испытаний) подтверждает прохождение обязательных проверок в accredited лабораториях.

Преимущества

• Объединяет два устройства (Автомат + УЗО) в одном корпусе - экономит место в щите и снижает количество точек подключения.
• Электронная начинка обеспечивает стабильную работу даже при колебаниях напряжения.
• Высокая отключающая способность (6 кА) делает его подходящим для промышленных и многоквартирных объектов.
• Защита по нулю - при аварии на нейтрали автомат отключится полностью, исключая опасность сохранения потенциала на нагрузке.
• Долгий гарантийный срок - 84 месяца (7 лет) - указывает на качество сборки и компонентов.

Ограничения применения

• Не подходит для сетей с постоянным током утечки (например, от светодиодных драйверов, ИБП, зарядных устройств) - реакция только на переменный ток (AC).
• Электронный тип требует наличия напряжения на входе для работы защиты по утечке - при обрыве нуля или полном отключении питания защита не активируется.
• Не рекомендован для установки в открытых щитах на улице или в сырых помещениях без дополнительной защиты - степень IP20 не предусматривает защиту от воды и пыли.
• Не используется в однофазных цепях без необходимости отключения нуля - избыточен и дороже аналогичных 2-полюсных решений.
• Не следует применять в цепях с высоким уровнем гармоник или частотными преобразователями - возможны ложные срабатывания.

Примеры использования

• Входной дифавтомат в щите квартиры с трёхфазным вводом и группами розеток, кухонной техники и кондиционера.
• Щит на производстве для защиты станков с двигателями мощностью до 3 кВт.
• Распределительный щит торгового центра, где есть группы розеток, освещения и оборудования с риском утечек.
• Система электроснабжения кафе с кофе-машинами, плитами и холодильниками - все нагрузки подключены к одной трёхфазной линии.

Практические советы

• При выборе между этим и 2-полюсным дифавтоматом - используйте 4-полюсный только если необходимо отключать ноль вместе с фазами. В однофазных сетях достаточно 2P+NEUTRAL.
• Проверьте перед монтажом, чтобы ноль от дифавтомата не был соединён с заземлением после него - это вызовет ложные срабатывания.
• После установки всегда нажмите кнопку «Тест» - она имитирует утечку и проверяет работоспособность устройства.
• Если в вашем доме часто срабатывают автоматы без видимой причины - возможно, проблема в старой проводке или некачественной технике. Этот дифавтомат покажет наличие утечек, но не устранит их.
• Для систем с частыми перепадами напряжения или длительными отключениями лучше выбрать электромеханический вариант - они работают без внешнего питания.
