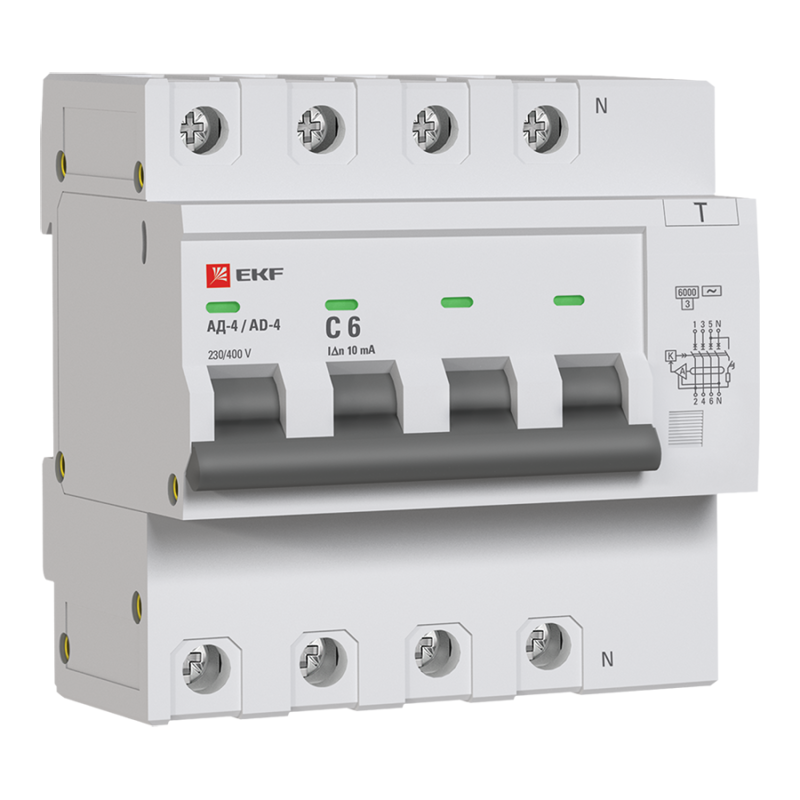

Дифференциальный автомат АД-4 6А/10мА (х-ка C, АС, электронный) 6кА EKF PROxima | DA4-6-06-10-pro

Дифференциальный автомат АД-4 от EKF - это 4-полюсный (3P+N) выключатель, сочетающий функции автоматического выключателя и УЗО. Он защищает человека от удара током, предотвращает пожары из-за утечек и обеспечивает отключение при перегрузках и КЗ. Артикул da4-6-06-10-pro подходит для установки в распределительных щитах жилых, промышленных и коммерческих объектов.

Назначение и область применения

Дифференциальный автомат АД-4 предназначен для защиты людей от поражения электрическим током при прикосновении к токоведущим частям оборудования. Также он защищает электрические установки от последствий утечек тока, коротких замыканий, замыканий на корпус и перегрузок. Применяется в сетях переменного тока 230/400 В, 50 Гц. Подходит для групповых линий в квартирах, офисах, производственных помещениях, где требуется одновременная защита фаз и нулевого провода - например, для питания трёхфазных станков, систем вентиляции, насосов и другого оборудования с нейтралью.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который устройство может пропускать без отключения;
• Дифференциальный ток срабатывания: 10 мА - чувствительность к утечкам, достаточная для защиты людей;
• Номинальное напряжение: 230 В (максимальное рабочее - до 400 В между фазами);
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания;
• Количество полюсов: 4 (3P+N) - отключаются все три фазы и нейтраль одновременно;
• Тип тока утечки: AC - реагирует только на синусоидальные переменные утечки (не на импульсные или постоянные);
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, освещение);
• Способ монтажа: DIN-рейка - стандартная установка в щитах;
• Модульная ширина: 7.5 модулей - занимает 7,5×17,5 мм каждый;
• Глубина монтажа: 45 мм - требует свободного места внутри щита;
• Сечение проводника: 0–16 мм2 - совместим с медными проводами этого сечения;
• Степень защиты IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли;
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию внутренних элементов;
• Частота: 50 Гц - рассчитан на работу в сетях России и стран СНГ;
• С коммутируемым нейтральным проводником: да - ноль также отключается при срабатывании;
• Тип устройства: электронный - работает от внешнего питания, требует наличия напряжения на входе для функционирования УЗО-части;
• Гарантия: 84 месяца (7 лет);
• Степень загрязнения: 3 - допускает использование в условиях повышенной запылённости (производственные помещения).

Совместимость и монтаж

Дифференциальный автомат АД-4 устанавливается на DIN-рейку шириной 35 мм. Для правильного монтажа необходимо соблюдать посадочные размеры: глубина 45 мм и ширина 7,5 модулей. Подключаются провода сечением от 0 до 16 мм2 - лучше использовать наконечники для многожильных проводов. Нейтральный проводник обязательно подключается к соответствующему контакту - отключение нуля является обязательным условием работы. Устройство совместимо со всеми стандартными щитами, использующими компоненты EKF PROxima. Не рекомендуется устанавливать рядом с источниками сильных помех (частотные преобразователи, сварочные аппараты), так как это может вызывать ложные срабатывания.

Безопасность и стандарты

Дифференциальный автомат АД-4 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 60947-2. Его работа основана на принципе сравнения токов в фазах и нуле - при разнице более 10 мА происходит отключение. Электронный тип обеспечивает высокую точность срабатывания, но зависит от наличия напряжения на входе. Без питания УЗО-функция не будет работать, хотя механическая часть (автоматический выключатель) продолжает отключать перегрузки и КЗ даже при отсутствии напряжения.

Преимущества

• Объединяет два устройства - автомат и УЗО - в одном корпусе, экономя место в щите;
• Отключение нулевого проводника исключает риск сохранения потенциала на оборудовании после аварии;
• Увеличенная степень загрязнения (3) позволяет применять в менее чистых средах, чем обычные бытовые модели;
• Долгий срок гарантии - 7 лет - указывает на высокую надёжность сборки;
• Совместимость с серией EKF PROxima - легко заменить или дополнить другими элементами этой же линейки.

Ограничения применения

• Не подходит для цепей с постоянным током или импульсными утечками - только для синусоидальных переменных (AC);
• Электронный тип требует подачи напряжения на вход для работы УЗО - при обрыве нуля или фазы защита от утечек прекращается;
• IP20 - нельзя устанавливать во влажных местах (ванная, бассейн, улица) без дополнительной защиты;
• Номинальный ток 6 А ограничен - не подходит для мощных потребителей (электрокотлы, сплит-системы >1,5 кВт);
• Не рекомендован для цепей с высоким уровнем электромагнитных помех - возможны ложные срабатывания.

Примеры использования

• Защита группы розеток в гараже с трёхфазным компрессором;
• Автоматическая защита линии питания конвейера с двигателем 2,2 кВт;
• Щитовая защита для системы вентиляции с насосом и управлением по 3 фазам + N;
• Линия питания серверной или контрольно-измерительного оборудования с необходимостью защиты от утечек и перегрузок.

Практические советы

• Выбирая дифференциальный автомат АД-4, проверьте, что ваша нагрузка не превышает 6 А - для больших мощностей нужен 10 А или выше;
• Избегайте установки рядом с частотниками, инверторами или сварочными аппаратами - они создают помехи, которые могут вызвать ложное срабатывание;
• При монтаже всегда подключайте ноль через этот автомат - не bypass’ите его;
• Проверяйте работу кнопкой “T” ежемесячно - она имитирует утечку и тестирует исправность;
• Если в помещении есть влага или пыль - установите дифавтомат в закрытый щит с классом защиты IP54+;
• Для сложных систем с несколькими уровнями защиты - используйте селективные УЗО ниже по цепи, чтобы избежать массового отключения.
