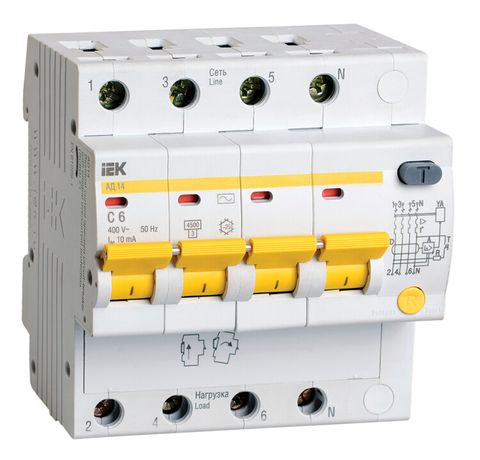

Выключатель автоматический дифференциального тока 4п C 6А 10мА тип AC 4.5кА АД-14 KARAT IEK MAD10-4-006-C-010

Автоматический дифференциальный выключатель АД14, АД-14, ГСИ от IEK (ИЭК) сочетает защиту от утечек тока, перегрузок и коротких замыканий в одном устройстве. Подходит для промышленных объектов с сетью 400 В, обеспечивает безопасность персонала и оборудование при использовании на DIN-рейке.

Назначение и область применения

АД14, АД-14, ГСИ предназначен для защиты людей от поражения электрическим током при случайном контакте с токоведущими частями, а также для предотвращения пожаров, вызванных утечками тока через поврежденную изоляцию. Устройство защищает цепи от перегрузок и коротких замыканий. Применяется в промышленных системах: на станках, конвейерах, распределительных щитах, в цехах с высокой влажностью и запылённостью. Работает в условиях климатического исполнения УХЛ4 - допускает температурные колебания и повышенную влажность.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может коммутировать без перегрева;
• Дифференциальный ток срабатывания: 10 мА - чувствительность к утечкам, достаточная для защиты человека;
• Тип дифференциального тока: AC - реагирует на переменный ток утечки (типичен для бытовых и промышленных нагрузок);
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть с нулём;
• Количество полюсов: 4 - защищает все фазы и нейтраль одновременно;
• Номинальная отключающая способность: 4,5 кА - способен отключить цепь даже при больших токах КЗ;
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, насосы);
• С коммутируемым нейтральным проводником: да - ноль размыкается при отключении, что повышает безопасность;
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли - требует установки в закрытый щит;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Глубина монтажа: 72,1 мм - важно при проектировании корпуса щита;
• Модульная ширина: 4,9 модуля - занимает почти 5 стандартных мест на DIN-рейке;
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные кабели;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Степень загрязнения: 2 - допустимо наличие пыли и слабой конденсации, характерно для производственных помещений.

Совместимость и монтаж

АД14, АД-14, ГСИ монтируется на DIN-рейку типа TS35. Для подключения используются зажимы, рассчитанные на жилы сечением до 35 мм2 - подходят как однопроволочные, так и многопроволочные кабели. Нейтральный проводник коммутируется - это обязательное условие для соответствия нормам безопасности. Устройство не требует внешнего питания - работает автономно за счёт энергии сети. Индикатор срабатывания по дифференциальному току показывает причину отключения - отличается от обычного автомата.

Безопасность и стандарты

• Соответствует ГОСТ Р 51326.1 и ГОСТ Р 51326.2.1 - требования к дифференциальным автоматам;
• Произведено по ТУ 3422-033-18461115-2010 - спецификация производителя;
• Защита от утечек 10 мА соответствует уровню B (по МЭК 61009) - оптимальна для защиты жизни;
• Не применяется в помещениях с риском взрыва или в средах с химически активными веществами - степень защиты IP20 не обеспечивает герметичность.

Преимущества

• Объединяет функции УЗО и автоматического выключателя - экономит место в щите;
• Защита от сверхтоков реализована в каждом полюсе - надёжнее, чем в устройствах с общей защитой;
• Предельная отключающая способность 4,5 кА - подходит для промышленных сетей с высокой токовой нагрузкой;
• Индикация срабатывания - позволяет быстро определить причину отключения (утечка или перегрузка);
• Поддержка двойного подключения - можно использовать как шины, так и гибкие провода;
• Совместим с рекомендованным проектным ассортиментом IEK - легко интегрируется в системы стандартизированной комплектации.

Ограничения применения

• Не предназначена для установки на открытом воздухе - IP20 не защищает от влаги и пыли;
• Не подходит для цепей с постоянным током - только переменный (AC);
• Не используется в системах с импульсными токами утечки (например, частотные преобразователи) - требуется тип A или B;
• При напряжении ниже 50 В устройство может не сработать - не имеет функции сохранения работоспособности при глубоком проседании напряжения (в отличие от АД12М);
• Не рекомендуется для домашних квартир - 10 мА слишком чувствительно для бытовых нагрузок с естественной утечкой (обычно используют 30 мА).

Примеры использования

• Щит управления станком с асинхронным двигателем - защита от КЗ и утечек;
• Распределительный щит цеха с группой оборудования - один АД14 защищает несколько потребителей;
• Освещение и розетки в производственном помещении с повышенной влажностью - при наличии внутренней защиты щита;
• Система вентиляции с насосами - благодаря характеристике C, выдерживает пусковые токи.

Практические советы

• При монтаже проверьте соответствие сечения кабеля - не используйте провода более 35 мм2, чтобы избежать перегрева зажимов;
• Убедитесь, что нейтральный проводник подключен правильно - он коммутируется, и его отключение критично для безопасности;
• Перед первым включением протестируйте кнопкой “T” - это проверяет целостность дифференциальной цепи;
• При проектировании щита учтите ширину 4,9 модуля и глубину 72,1 мм - не забудьте о свободном месте для тепловыделения;
• Не устанавливайте рядом с источниками сильных помех - радиочастотные интерференции могут влиять на работу датчиков утечки;
• Для систем с частотными преобразователями выбирайте УЗО типа B - АД14 не подходит.
