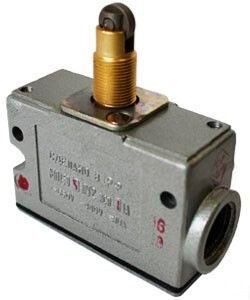

Микропереключатель МП 2302 исп.1 толкатель с увеличенным ходом комбинированный винт Электротехник ET001631

Микровыключатель МП 2302 У2 исп. 01, IP54, толкатель с увеличенным ходом, комбинированный, винт от бренда Электротехник предназначен для надёжной коммутации цепей управления в условиях повышенной запылённости и механических нагрузок. Артикул et001631 сочетает прочную металлическую конструкцию, мгновенное переключение и совместимость с монтажными платами.

Назначение и область применения

Микровыключатель МП 2302 У2 исп. 01 используется для автоматического включения и выключения электрических цепей при достижении заданного положения движущегося механизма. Подходит для работы в системах контроля перемещений: станки, конвейеры, двери лифтов, устройства аварийной остановки. Благодаря высокой степени защиты IP54 и широкому диапазону рабочих температур, микровыключатель применяется в промышленных помещениях, на открытых площадках и в холодных зонах.

Технические характеристики

• Тип: мгновенный переключатель с комбинированной контактной группой (1 НЗ + 1 НО)
• Номинальное напряжение: до 660 В переменного тока (50 Гц), до 440 В постоянного тока
• Номинальный ток: 10 А
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Температурный диапазон: от -45 C до +85 C
• Конструкция корпуса: прямоугольный параллелепипед, материал - металл
• Габариты: 75×30×75 мм
• Тип подключения: кабельный ввод с метрической резьбой
• Тип элемента управления: купольный толкатель с увеличенным ходом
• Способ монтажа: на печатную плату (SMD-тип)
• Число переключающих контактов: 0 - значит, контакты не имеют физических переключателей внутри, управление осуществляется через внешний толкатель

Совместимость и монтаж

Микровыключатель МП 2302 У2 исп. 01 монтируется непосредственно на печатную плату. Для этого используются выводы, расположенные на нижней стороне корпуса. Кабельный ввод позволяет подключить провода напрямую без дополнительных разъёмов. Учитывайте габариты 75×30×75 мм при проектировании места установки. Толкатель с увеличенным ходом требует свободного пространства для полного нажатия - минимум 10–15 мм вдоль оси движения. Не используйте силовые крепления - корпус не рассчитан на значительные боковые нагрузки.

Безопасность и стандарты

Микровыключатель соответствует требованиям к устройствам функциональной безопасности: может использоваться в цепях аварийной остановки и блокировки. Применение в таких системах допускается благодаря гарантированному мгновенному переключению и отказоустойчивости. Сертификаты соответствия не указаны - рекомендуется проверять соответствие нормам ГОСТ Р 50030.5.1 и IEC 60947-5-1 при интеграции в системы класса безопасности SIL или PL.

Преимущества

• Высокая надёжность за счёт металлического корпуса и герметичной конструкции IP54
• Увеличенный ход толкателя снижает риск ложного срабатывания при слабом давлении
• Комбинированный контакт (1 НЗ + 1 НО) позволяет использовать один прибор для двух логических функций
• Широкий температурный диапазон обеспечивает работу в суровых климатических условиях
• Простое кабельное подключение исключает необходимость в дополнительных разъёмах

Ограничения применения

• Не предназначен для коммутации мощных нагрузок выше 10 А - не заменяет контакторы
• Не имеет встроенной защиты от перегрузок или коротких замыканий
• Кабельный ввод не является быстроразъёмным - при необходимости частой замены лучше выбрать модель с разъёмом
• Монтаж на плату требует пайки - не подходит для быстрой замены без инструментов
• Контакты не рассчитаны на частые переключения свыше 1 млн циклов - для высокочастотных применений выбирайте специализированные модели

Примеры использования

• Автоматическая остановка конвейера при достижении крайнего положения детали
• Фиксация двери шкафа или камеры при закрывании
• Контроль положения рычага на станке с ЧПУ
• Аварийная кнопка остановки с возвратом в исходное состояние
• Система блокировки доступа к опасной зоне оборудования

Практические советы

• При установке на плату следите за правильностью ориентации толкателя - он должен совпадать с направлением движения контролируемого элемента
• Используйте резиновые или пластиковые упоры между толкателем и механизмом - это продлит срок службы контактов
• Проверьте плотность затяжки кабельного ввода - недостаточно затянутый ввод снижает степень защиты IP54
• Для работы при температурах ниже -30 C предварительно прогрейте прибор перед первым включением
• При замене убедитесь, что новый микровыключатель МП 2302 У2 исп. 01 имеет тот же тип контакта и способ монтажа - отличия могут повлиять на работоспособность всей системы
