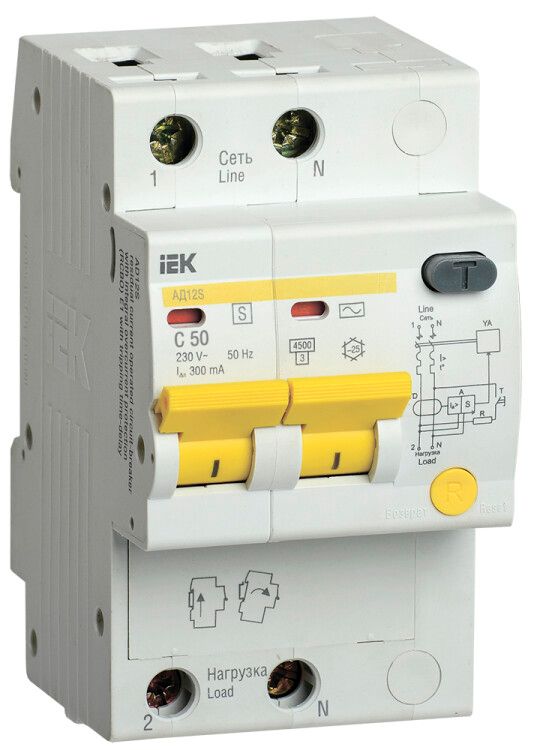

Выключатель автоматический дифференциального тока селективный 2п 50А 300мА тип AC АД12S KARAT IEK MAD13-2-050-C-300

Автоматический выключатель дифференциального тока IEK (ИЭК) АД12S — устройство для защиты людей и оборудования от поражения током при утечках до 300 мА в сетях переменного тока. Подходит для установки в распределительных щитах как вводной аппарат в многоступенчатых системах защиты.

Назначение и область применения

Выключатель автоматический дифференциального тока АД12S предназначен для защиты от токов утечки в однофазных цепях переменного тока. Его основная задача — предотвращать поражение человека электрическим током и снижать риск возгорания из-за повреждённой изоляции. Благодаря селективному исполнению, он используется как вводной аппарат в многоступенчатых схемах защиты, где важно, чтобы отключение происходило только на уровне повреждения, а не всей системы. Применяется в жилых домах, офисах, производственных помещениях, на объектах с высокой нагрузкой — например, в цехах с мощным электрооборудованием, конвейерными линиями, насосными станциями.

Технические характеристики

• Номинальный ток: 50 А — выдерживает постоянную нагрузку до этого значения без перегрева
• Дифференциальный ток утечки: 300 мА (0,3 А) — срабатывает при утечке выше этой величины
• Тип тока утечки: AC — реагирует только на переменный ток утечки (не на импульсный или постоянный)
• Номинальное напряжение: 230 В — рассчитан на работу в бытовых и промышленных сетях 220–240 В
• Количество полюсов: 2 — защищает фазу и ноль одновременно, ноль коммутируется
• Номинальная отключающая способность: 4,5 кА — способен безопасно отключить цепь при КЗ до этой величины
• Характеристика срабатывания: C — оптимальна для нагрузок с пусковыми токами (электродвигатели, трансформаторы)
• Тип расцепителя: электромагнитный + тепловой — обеспечивает защиту от перегрузок и коротких замыканий
• Степень защиты: IP20 — защищён от прикосновений пальцами, но не от воды и пыли; требует установки внутри щита
• Частота: 50 Гц — совместим с сетями России и стран СНГ
• Модульная ширина: 3 модуля — занимает 54 мм в DIN-коробке
• Индикация: да — визуально показывает состояние (включено/выключено/сработало)
• Срок службы: 15 лет — при соблюдении условий эксплуатации

Совместимость и монтаж

АД12S монтируется на стандартную DIN-рейку шириной 35 мм. Устройство совместимо со всеми популярными щитовыми корпусами, использующими эту систему. Для подключения проводов предусмотрены зажимы с двумя дополнительными заклёпками — это увеличивает механическую прочность соединения. Возможна установка дополнительных модулей (например, сигнализационных или расцепителей) безвинтовым способом — достаточно просто вставить их в специальные направляющие. Обязательно использовать провода сечением, соответствующим 50 А (обычно 10–16 мм² медных). Нулевой проводник коммутируется — значит, он размыкается при отключении, что повышает безопасность.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 61009-1 и ГОСТ Р 50807. Селективность (задержка срабатывания) позволяет избежать ложных отключений верхнего уровня при срабатывании нижестоящих устройств. Это особенно важно в сложных системах, где несколько уровней защиты работают последовательно. Индикация положения контакта помогает оперативно диагностировать причину отключения — перегрузка, КЗ или утечка тока.

Преимущества

• Селективность — задержка перед отключением исключает ложные срабатывания в многоуровневых системах
• Повышенная электродинамическая устойчивость — выдерживает большие токи КЗ без деформации контактов
• Прочная конструкция зажимов — две дополнительные заклёпки и монолитная панель обеспечивают надёжный контакт даже при частом обслуживании
• Улучшенная дугогасительная система — снижает износ контактов и продлевает срок службы
• Компактность — всего 3 модуля, экономит место в щите
• Возможность подключения дополнительных модулей без инструментов — удобно при модернизации

Ограничения применения

Не применяется в цепях с постоянным током или импульсными утечками — работает только с переменным током утечки типа AC. Не подходит для открытой установки — степень защиты IP20 требует герметичного щита. Не рекомендуется для защиты отдельных розеточных групп в жилых домах — для них лучше применять устройства с дифтоком 30 мА. Не следует использовать там, где возможны частые колебания напряжения выше 230 В ±10%. Также не является средством защиты от перенапряжений — требуется отдельный УЗИП.

Примеры использования

• Вводной дифавтомат в квартирном щите, где есть несколько ответвлений с УЗО 30 мА
• Защита ввода в производственный цех с несколькими станками и мощными нагревателями
• Щит на складском комплексе с конвейерами и освещением
• Распределительный щит многоквартирного дома, где нужна координация с нижестоящими УЗО

Практические советы

• При монтаже проверьте, что провода плотно затянуты — слабый контакт вызывает перегрев, особенно при 50 А
• Обязательно протестируйте устройство кнопкой «Т» после установки — это проверяет работоспособность дифференциальной части
• Не устанавливайте рядом с источниками тепла — температура выше +40 °C может сократить срок службы
• При проектировании селективной сети убедитесь, что нижестоящие УЗО имеют время срабатывания меньше 0,1 сек, а АД12S — больше
• При замене старого автомата сверьте посадочные размеры — хотя ширина 3 модуля стандартна, форма клемм может отличаться
