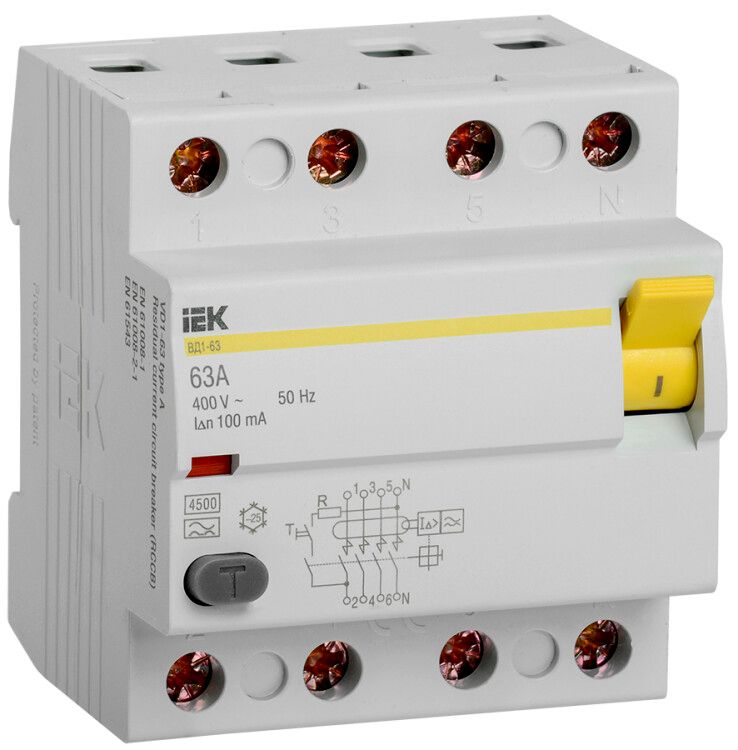

Выключатель дифференциальный (УЗО) ВД1-63 4п 63А 100мА тип A | MDV11-4-063-100 IEK

Выключатель дифференциального тока (УЗО) 4P 63А 100мА тип A ВД1-63 от IEK - устройство для защиты людей от поражения электрическим током в трёхфазных сетях 400 В, особенно там, где используются современные бытовые и промышленные устройства с импульсными нагрузками. Артикул mdv11-4-063-100 относится к серии KARAT и рассчитан на длительную работу в условиях повышенной влажности и колебаний температуры.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 4P 63А 100мА тип A ВД1-63 защищает от поражения электрическим током при контакте с токоведущими частями в трёхфазных сетях 230/400 В, 50 Гц. Он реагирует не только на обычные синусоидальные утечки, но и на пульсирующие постоянные токи - те, что возникают в оборудовании с электронными преобразователями. Подходит для защиты групповых цепей в жилых домах, офисах, производственных помещениях, где установлены: стиральные машины, инверторные освещение, компьютеры, ЧПУ-станки, конвейеры, системы управления.

Технические характеристики

• Номинальный ток: 63 А - позволяет подключать мощные нагрузки до 25 кВт в трёхфазной сети
• Дифференциальный ток срабатывания: 100 мА - уровень чувствительности, подходящий для защиты оборудования, а не только людей; не применяется для индивидуальной защиты человека (для этого нужен 30 мА)
• Тип УЗО: A - реагирует на переменный и пульсирующий постоянный ток утечки
• Количество полюсов: 4 - защищает все фазы и ноль одновременно
• Номинальное напряжение: 400 В - совместим с трёхфазными сетями 380–400 В
• Отключающая способность при КЗ: 4,5 кА - обеспечивает безопасное отключение при аварийных токах короткого замыкания
• Устойчивость к импульсным токам: 0,25 кА - выдерживает кратковременные скачки тока без ложных срабатываний
• Род тока: переменный (AC) - не работает с постоянным током
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри щита
• Частота: 50 Гц - предназначено для сетей России и стран СНГ
• Модульная ширина: 4 модуля - занимает 72 мм по стандарту DIN
• Глубина монтажа: 74 мм - требуется свободное пространство в распределительном щите
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C и влажности до 95%
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 4P 63А 100мА тип A ВД1-63 монтируется на DIN-рейку шириной 35 мм. Для правильной установки необходимо:

• Обеспечить доступ к контактам для подключения фаз L1–L3 и N
• Подключать провода строго по схеме, указанной на корпусе - нулевой провод обязательно проходит через УЗО
• Не использовать в качестве самостоятельного автоматического выключателя - он не защищает от перегрузок и КЗ, поэтому должен устанавливаться последовательно с автоматом на 63 А
• Оставлять минимум 10 мм зазора между этим УЗО и другими аппаратами для теплоотвода

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 4P 63А 100мА тип A ВД1-63 соответствует требованиям ГОСТ 50326 и ГОСТ 50807. Это устройство функционально не зависит от внешнего источника питания - срабатывает даже при отсутствии напряжения на входе, если есть ток утечки. Соответствие стандартам гарантирует надёжность и безопасность в соответствии с нормами РФ.

Преимущества

• Защита от пульсирующих постоянных токов - единственный тип УЗО, который эффективно работает с современной техникой (например, с инверторными двигателями и LED-драйверами)
• Высокая механическая износостойкость - срок службы 15 лет при ежедневных срабатываниях
• Устойчивость к импульсным помехам - снижает риск ложных отключений в промышленной среде
• Климатическая адаптация УХЛ4 - можно применять в неотапливаемых помещениях, на объектах с суровым микроклиматом

Ограничения применения

• Не используется для защиты одного человека - 100 мА слишком высокий порог для предотвращения электротравмы; для этого нужны УЗО с 10–30 мА
• Не защищает от перегрузок и коротких замыканий - обязательна установка в паре с автоматическим выключателем
• Не подходит для сетей с постоянным током - только переменный AC
• IP20 не допускает установку вне закрытого щита - нельзя монтировать на открытую стену или в сыром помещении без защиты
• Не рекомендован для цепей с высоким уровнем естественной утечки (например, длинные кабельные линии, старая изоляция)

Примеры использования

• Щитовая на этаже многоквартирного дома - защита группы розеток с холодильниками, стиральными машинами, телевизорами
• Производственный участок - питание ЧПУ-станков, насосов с частотными преобразователями
• Офисное здание - группа серверов, систем освещения с диммерами, зарядных станций
• Автомобильный сервис - компрессоры, диагностические стенды, сварочные аппараты с выпрямителем

Практические советы

• Выбирая УЗО, проверьте, чтобы автоматический выключатель перед ним был на тот же номинальный ток (63 А) - иначе возможны отказы в работе
• При использовании нескольких УЗО в одном щите - используйте координацию по времени (селективность): более “тонкие” УЗО (30 мА) ставьте ближе к потребителю, а 100 мА - на входе
• Проверяйте работоспособность кнопкой “Тест” один раз в месяц - даже при отсутствии видимых проблем
• Не соединяйте ноли после УЗО - это вызовет ложные срабатывания
• При замене старого УЗО - убедитесь, что новый имеет ту же геометрию и глубину (74 мм), чтобы не менять весь щит
