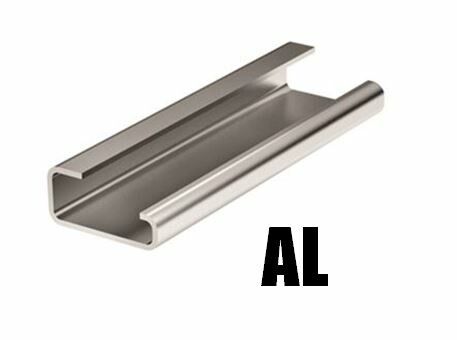

DIN-рейка алюминиевая с насечкой G1 32х15 мм длиной 2000мм | 02120AL DKC ДКС

Дин-рейка алюминиевая с насечкой G1, G1(н) 32х15мм от DKC (ДКС), артикул 02120al, предназначена для надёжной фиксации автоматических выключателей, модульных устройств и другого оборудования стандарта DIN на промышленных объектах. Алюминиевый профиль с насечкой обеспечивает прочную посадку крепёжных элементов, а высокая жесткость позволяет использовать её в условиях повышенных механических нагрузок.

Назначение и область применения

Дин-рейка алюминиевая с насечкой G1, G1(н) 32х15мм используется для монтажа электрооборудования, соответствующего стандарту DIN EN 60715. Подходит для установки на щитах управления, распределительных шкафах, системах автоматизации и промышленном оборудовании. Применяется там, где важна устойчивость к деформациям, необходима лёгкая конструкция и запрещено наличие магнитных помех — например, рядом с чувствительными датчиками, системами связи или в устройствах с высокой плотностью компонентов.

Технические характеристики

• Тип профиля: G-рейка (сплошная)
• Размеры: 32 мм (ширина) × 15 мм (высота)
• Материал: алюминиевый сплав
• Толщина стенки: 1,5 мм
• Поверхность: необработанная — без покрытия, сохраняет естественную структуру металла
• Наличие насечки: да — для зацепления крепёжных зажимов
• Устойчивость к магнитным полям: высокая — не создаёт собственного магнитного поля и не намагничивается

Совместимость и монтаж

Дин-рейка алюминиевая с насечкой G1, G1(н) совместима со всеми стандартными модульными устройствами, оснащёнными защёлками типа DIN. Крепление осуществляется путём вдавливания корпуса устройства в насечку до характерного щелчка. Установка на панели выполняется с помощью саморезов, клепок или специальных кронштейнов — рейка не требует сварки или сложной фиксации. Посадочная ширина 32 мм соответствует классическому формату G-профиля, что исключает перепутывание с другими типами (например, C- или TS-рейками).

Особенности конструкции

Профиль имеет U-образную форму с внутренней насечкой, обеспечивающей надёжный захват крепёжных язычков. Благодаря толщине стенки 1,5 мм и материалу из алюминиевого сплава, рейка отличается высокой жёсткостью на изгиб и кручение — даже при длинных участках (до 2 метров) не провисает под весом нескольких модулей. Несмотря на лёгкий вес, она выдерживает значительные динамические нагрузки, что делает её предпочтительной для вибрационных сред — например, на заводах или в транспорте.

Преимущества

• Высокая механическая прочность при минимальной массе
• Отсутствие магнитных свойств — безопасна для работы рядом с электроникой и измерительными приборами
• Стабильность геометрии — не деформируется при температурных колебаниях
• Легко режется и обрабатывается — можно нарезать на нужную длину обычными ножницами по металлу
• Подходит для длительной эксплуатации в агрессивных средах — устойчива к коррозии в условиях сухого воздуха и умеренной влажности

Ограничения применения

• Не рекомендуется для постоянного контакта с водой, маслом или химически активными жидкостями — отсутствие защитного покрытия снижает коррозионную стойкость
• Не подходит для монтажа в взрывоопасных зонах без дополнительной защиты
• Не следует использовать вместо стальной DIn-рейки при экстремально высоких нагрузках (>40 кг на 1 м) — алюминий менее прочен, чем сталь
• Необработанная поверхность может царапать рукава кабелей — при необходимости используйте изоляцию или защитные каналы

Примеры использования

• Щиты управления станков ЧПУ
• Автоматизированные линии на пищевых производствах
• Электрошкафы в лабораториях с точными измерительными приборами
• Системы автоматического контроля в транспортных средствах
• Распределительные пункты в помещениях с высокими требованиями к ЭМИ-совместимости

Практические советы

• Перед монтажом проверьте, чтобы глубина насечки соответствовала форме защёлок вашего оборудования — особенно важно при использовании импортных модулей
• При нарезке рейки на части используйте острые ножницы по металлу; после реза удалите заусенцы, чтобы не повредить кабели
• Длина одной рейки — 15 м. Для длинных шкафов лучше использовать несколько секций с соединением через переходники, а не пытаться согнуть одну длинную рейку
• Из-за мягкости алюминия не затягивайте крепёж слишком сильно — это может вызвать деформацию профиля
• Для условий с повышенной влажностью или агрессивной средой выбирайте анodированную или окрашенную версию — эта модель (необработанная) подходит только для сухих помещений
