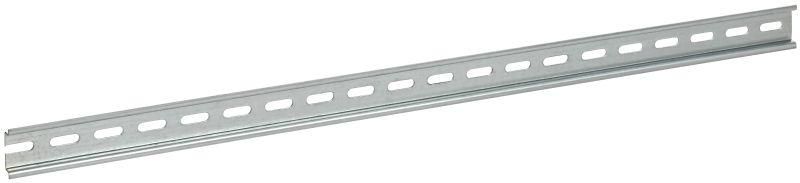

DIN-рейка (60см) оцинкованная 1мм | YDN14-0060 IEK

Оцинкованная DIN-рейка длиной 600 мм и толщиной 1 мм от IEK (ИЭК), артикул ydn14-0060, предназначена для надёжного крепления модульного электрооборудования в распределительных щитах. Эта рейка из серии TEKFOR обеспечивает устойчивую фиксацию автоматов, УЗО и других устройств, соответствует стандарту DIN 35/7.5.

Назначение и область применения

DIN-рейка используется для монтажа модульного оборудования в электрических щитах, шкафах управления и установочных коробках. Подходит для крепления автоматических выключателей, УЗО, реле, счетчиков, контакторов и других устройств с защёлками стандарта DIN 35/7.5. Применяется в жилых, коммерческих и промышленных объектах.

Технические характеристики

• Тип рейки: DIN 35/7.5 - стандартный профиль для крепления модульного оборудования
• Материал: сталь - прочная основа, обеспечивающая механическую устойчивость
• Толщина: 1 мм - оптимальная жесткость для нагрузок при монтаже нескольких модулей
• Покрытие: оцинкованное - защита от коррозии в условиях повышенной влажности
• Длина: 600 мм - стандартная длина для типовых щитов
• Шаг отверстий: 30 мм - равномерное расположение для крепления на саморезы или дюбели
• Расстояние от центра отверстия до края: 30 мм - позволяет точно выставлять положение рейки
• Форма просечки: паз - обеспечивает удобную фиксацию защёлок модулей без люфтов

Совместимость и монтаж

Рейка совместима со всеми устройствами, имеющими защёлки по стандарту DIN 35/7.5. Для монтажа используются саморезы или дюбель-гвозди через отверстия с шагом 30 мм. Крепление рекомендуется выполнять на ровную поверхность, чтобы избежать перекоса. Длина 600 мм подходит для большинства бытовых и промышленных щитов; при необходимости можно использовать несколько реек последовательно.

Безопасность и стандарты

Рейка соответствует требованиям стандарта DIN 35/7.5. Оцинкованное покрытие повышает долговечность в средах с высокой влажностью, снижает риск возникновения коррозионных процессов. Материал не содержит вредных примесей и безопасен для эксплуатации в помещениях с постоянным доступом персонала.

Преимущества

• Высокая механическая прочность благодаря стальной основе и толщине 1 мм
• Защита от ржавчины - оцинкование увеличивает срок службы в сырых условиях
• Точная геометрия профиля - гарантирует плотное и надёжное зацепление модулей
• Удобство сборки - отверстия с шагом 30 мм позволяют легко фиксировать рейку в любом месте щита

Ограничения применения

Не предназначена для наружной установки без защиты корпусом - оцинкованное покрытие не заменяет герметичную оболочку. Не следует использовать в агрессивных химических средах (например, в промышленных цехах с кислотными испарениями). Нельзя применять как несущую конструкцию для тяжёлого оборудования массой более 10–15 кг на один метр - для таких задач требуются усиленные рейки или кронштейны.

Примеры использования

• Крепление автомата, УЗО и реле в квартирном щите
• Монтаж контроллеров и реле в шкафу управления насосной станцией
• Установка счётчиков и терморегуляторов в офисном распределительном щите
• Сборка временных щитов на стройплощадке

Практические советы

• Перед монтажом проверьте, что глубина щита достаточна для размещения всех модулей на рейке - минимум 80–100 мм свободного пространства
• При использовании нескольких реек в одном щите соблюдайте параллельность и равномерный зазор между ними
• При закручивании крепёжа не переусердствуйте - перетянутые саморезы могут деформировать профиль
• Для длинных рядов модулей используйте две рейки вместо одной удлинённой - так легче обслуживать и менять оборудование
• Артикул ydn14-0060 - идеальный выбор для стандартных решений. Если нужна другая длина - выбирайте другие варианты из серии TEKFOR
