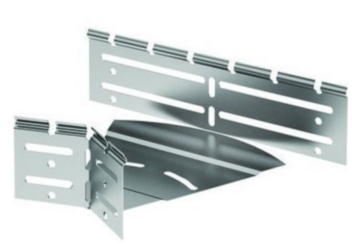

Угол горизонтальный изменяемый СРО 0-44 град. 400х100, цинк-ламельный (аналог горячеоцинкованный) | 360410HDZL DKC ДКС

Угол горизонтальный изменяемый 0-44/45 град. 400х100, цинк-ламельный (аналог горячеоцинкованный) СРО/CPO от DKC предназначен для создания плавных горизонтальных поворотов трассы в системах листовых лотков S5 Combitech. Артикул 360410hdzl обеспечивает надежную прокладку кабелей с минимальным риском механического повреждения благодаря оптимальному радиусу изгиба.

Назначение и область применения

Элемент используется для изменения направления кабельной трассы в горизонтальной плоскости под углом от 0° до 45°. Подходит для прокладки силовых и управляющих кабелей в промышленных объектах, на заводах, в распределительных пунктах, на транспорте и в других местах, где требуется гибкая маршрутизация кабелей. Особенно эффективен там, где необходимы плавные переходы без острых изгибов, чтобы сохранить целостность изоляции проводов.

Технические характеристики

• Угол регулировки: 0–45° (реально достигается до 44°)
• Габариты: ширина 400 мм, высота 100 мм
• Внутренний радиус изгиба: 100 мм
• Толщина материала: 0,8 мм
• Материал: сталь оцинкованная
• Покрытие: цинк-ламельное (на базе магниевой смолы с частицами алюминия и цинка)
• Цвет: серый
• Исполнение: без соединительного элемента - требует самостоятельного крепления
• Перфорация: есть на боковой стенке и в основании - для фиксации болтами и вентиляции
• Огнестойкость: соответствует требованиям
• Изгиб: плавный, без заломов

Совместимость и монтаж

Угол совместим с лотками серии S5 Combitech и S5 Combitech Специсполнение ZL. Монтируется на прямые участки трассы с помощью самонарезающих или обычных болтов через перфорацию. Установка возможна как на потолке, так и на стене. Элемент поставляется в разобранном виде - перед сборкой необходимо выставить нужный угол, затем зафиксировать все части. Для герметизации стыков рекомендуется использовать уплотнители, если система работает во влажной среде.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и имеет повышенную коррозионную стойкость. Цинк-ламельное покрытие обеспечивает уровень защиты, сравнимый с горячеоцинкованным, что подтверждает соответствие нормам для промышленного оборудования. Применение в условиях с высокой влажностью и агрессивными средами допускается при соблюдении условий эксплуатации.

Преимущества

• Плавный изгиб снижает нагрузку на кабели при протяжке - продлевает срок службы изоляции
• Цинк-ламельное покрытие устойчиво к механическим повреждениям и коррозии даже при порезах поверхности
• Перфорированные стенки обеспечивают удобство крепления и естественную вентиляцию внутри трассы
• Регулируемый угол позволяет адаптировать трассу под реальные условия без замены детали
• Совместимость с серией S5 Combitech - возможность комплектовать всю трассу одним типом аксессуаров

Ограничения применения

• Не предназначена для вертикальных поворотов - только горизонтальная плоскость
• Максимальный угол регулировки - 45°; более резкие повороты требуют другого решения
• Не подходит для установки в условиях постоянного погружения в воду - хотя покрытие устойчиво, не является IP68
• Требуется точный расчет посадочных отверстий - отклонение в расположении перфораций может затруднить соединение с другими элементами

Примеры использования

• Обход колонн и трубопроводов в производственных цехах
• Поворот трассы вокруг технологического оборудования на конвейере
• Прокладка кабелей в помещениях с ограниченным пространством - например, в серверных или щитовых
• Создание плавных переходов между уровнями лотков в многоуровневых системах

Практические советы

• При выборе угла учтите внешний радиус - он будет больше внутреннего на величину высоты лотка (100 мм), то есть общий радиус поворота составит около 200 мм
• Перед монтажом проверьте, что перфорация на вашем лотке совпадает по шагу с перфорацией этого угла - иначе потребуется сверление
• Для частых перемещений кабелей используйте мягкий кабельный ввод - цинк-ламельное покрытие не царапается легко, но острые кромки могут повредить изоляцию
• Артикул 360410hdxl и название Угол горизонтальный изменяемый 0-44/45 град. 400х100, цинк-ламельный (аналог горячеоцинкованный) СРО/CPO - это один и тот же продукт. Обращайте внимание на артикул при заказе, чтобы избежать путаницы
• Храните изделие в сухом месте - даже с хорошим покрытием длительный контакт с влагой может вызвать белый налет, который не влияет на прочность, но снижает эстетику
