Угол горизонтальный изменяемый СРО 0-44 град. 400х80, цинк-ламельный (аналог горячеоцинкованный) | 360408HDZL DKC ДКС

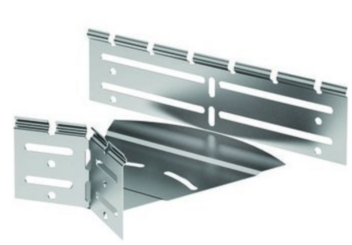

Угол горизонтальный изменяемый 0-44/45 град. 400х80, цинк-ламельный (аналог горячеоцинкованный) СРО/CPO от DKC предназначен для создания плавных горизонтальных поворотов в трассах линейки S5 Combitech. Элемент обеспечивает надежную прокладку кабелей с минимальным риском повреждений, сохраняя целостность изоляции даже при жестких условиях монтажа.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы в горизонтальной плоскости под углом от 0° до 45°. Подходит для систем распределения силовых и управляющих кабелей в промышленных объектах, автоматизации, энергетике и транспорте. Особенно эффективен там, где требуется избежать острых перегибов - например, рядом с оборудованием, на участках с ограниченным пространством или при проходе через технологические зоны.

Технические характеристики

• Угол поворота: регулируемый от 0° до 45°
• Габариты: ширина 400 мм, высота 80 мм, внутренний радиус 80 мм
• Материал: сталь оцинкованная толщиной 0,8 мм
• Покрытие: цинк-ламельное - химически активное покрытие на базе магниевой смолы с добавлением алюминиевых и цинковых хлопьев
• Цвет: серый
• Изгиб: плавный, без резких переходов
• Перфорация: есть на боковой стенке и в основании - для фиксации кронштейнов и вентиляции
• Исполнение: без соединительного элемента - требует самостоятельного крепления к другим элементам трассы
• Огнестойкость: соответствует требованиям - не распространяет горение

Совместимость и монтаж

Угол совместим исключительно с линейкой листовых лотков S5 Combitech от DKC. Монтаж выполняется путём привязки к соседним прямым участкам или другим угловым элементам с помощью болтов или самонарезающих винтов через перфорацию. Установка возможна как на вертикальных, так и на горизонтальных участках трассы. Элемент поставляется в разобранном виде - сборка осуществляется на месте. Для точного выставления угла используйте угломер или шаблон. Обеспечьте равномерное натяжение кабелей при прохождении через изгиб - не допускайте перегибов более 90° на одном участке.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и не поддерживает горение. Цинк-ламельное покрытие обеспечивает класс защиты от коррозии, эквивалентный горячему цинкованию (по ГОСТ 14746 и ISO 1461). Применение в помещениях с повышенной влажностью и агрессивными средами допускается благодаря устойчивости покрытия к химическим воздействиям.

Преимущества

• Плавный изгиб снижает механическую нагрузку на кабели - продлевает срок службы изоляции
• Цинк-ламельное покрытие устойчиво к царапинам и сколам при монтаже - не теряет защитные свойства при обработке
• Перфорированные стенки обеспечивают удобство крепления и теплоотвод
• Регулируемый угол позволяет адаптировать трассу под реальные условия без замены детали
• Совместимость с широким спектром аксессуаров S5 Combitech упрощает масштабирование системы

Ограничения применения

• Не предназначена для вертикальных поворотов - только для горизонтальной плоскости
• Не рекомендуется использовать в местах постоянного контакта с открытыми источниками огня или температурой выше +80C
• Требуется соблюдение посадочного диаметра 80 мм - несовместим с другими линейками лотков (например, S3 или S7)
• Отсутствие встроенного соединительного элемента увеличивает время установки - нужен дополнительный крепёж

Примеры использования

• Обход оборудования на производственной линии - поворот вокруг станка с ЧПУ
• Прокладка кабелей в серверных помещениях - плавный переход между рядами стоек
• Трассировка в цехах с частыми ремонтами - возможность переустановки угла без замены всей секции
• Подключение кабелей к распределительному щиту с ограниченным доступом

Практические советы

• При монтаже проверяйте соответствие внутреннего радиуса (80 мм) минимальному радиусу изгиба кабелей - особенно для многожильных и оптоволоконных линий
• Используйте пластиковые вкладыши или мягкие прокладки внутри угла при прокладке чувствительных кабелей
• Закручивайте крепёж равномерно - перекосы могут деформировать форму и нарушить герметичность трассы
• При использовании в сырых помещениях дополнительно контролируйте состояние цинк-ламельного покрытия - при глубоких повреждениях восстанавливайте его антикоррозийным составом
• Храните элементы в сухом помещении - длительное воздействие влаги может вызвать образование белого налёта (не влияет на функциональность, но требует очистки перед монтажом)
