Угол горизонтальный изменяемый 80х400мм | y80400 EKF

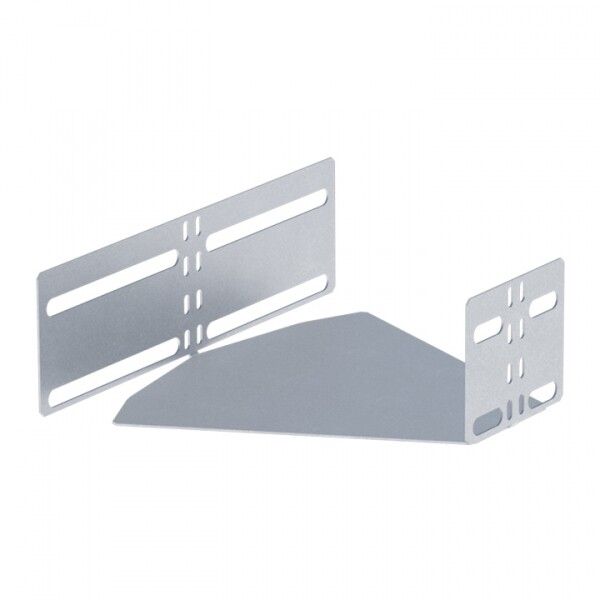

Угол горизонтальный изменяемый 400х80 мм от EKF в исполнении с оцинковкой и регулируемым углом предназначен для формирования гибких кабельных трасс в системе EKF-Line. Он обеспечивает надежную фиксацию и возможность изменения направления лотка без замены компонента, что особенно важно при сложных маршрутах прокладки.

Назначение и область применения

Угол горизонтальный изменяемый 400х80 мм используется для соединения участков кабельного лотка под переменным углом в горизонтальной плоскости. Применяется в системах прокладки силовых и слаботочных кабелей на промышленных объектах, в офисах, жилых комплексах и общественных зданиях. Подходит для монтажа на стенах, потолках и полу. Благодаря регулируемому углу, позволяет адаптировать трассу под реальные условия - например, при наличии препятствий или необходимости обхода оборудования.

Технические характеристики

• Размеры: ширина 400 мм, высота 80 мм
• Материал: сталь толщиной 0,8 мм
• Покрытие: горячеоцинкованное - устойчиво к коррозии
• Тип конструкции: стойкий изгиб - сохраняет форму после установки
• Угол поворота: регулируемый - можно задавать любую величину между 0° и 90°
• Наличие верхней крышки: да - защищает кабели от пыли и механических воздействий
• Исполнение: без разъема - требует крепления к другим элементам лотка болтами или заклепками
• Цвет: серый
• Гарантия: 36 месяцев

Совместимость и монтаж

Угол совместим со всеми лотками серии EKF-Line того же размера (400×80 мм). Монтаж выполняется с помощью самонарезающих болтов или заклепок к прямым участкам лотка. Крышка крепится на защелках - её можно легко снять для доступа к кабелям. Учитывайте посадочные отверстия: они расположены по боковым стенкам с шагом, соответствующим стандартному креплению EKF-Line. Для точной сборки рекомендуется использовать комплектные крепежи от EKF.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ Р 50571 и нормами безопасности для кабельных систем. Горячее цинкование обеспечивает долговечность в условиях повышенной влажности и агрессивной среды. Наличие крышки снижает риск случайного контакта с проводниками. Не применяется в взрывоопасных зонах - не имеет соответствующего взрывозащитного исполнения.

Преимущества

• Регулируемый угол позволяет избежать использования нескольких переходников - экономит время и материалы
• Оцинковка увеличивает срок службы в помещениях с высокой влажностью или частыми мойками
• Жесткая конструкция с сохранением формы исключает деформацию при нагрузке
• Крышка плотно фиксируется и не выпадает при вибрациях
• Производство в России - гарантия качества и совместимости с другими элементами EKF-Line

Ограничения применения

• Не предназначен для вертикальных поворотов - только для горизонтальных изменений направления
• Не поддерживает быстрое соединение без крепежа - требуется дополнительная фиксация
• Не рассчитан на внешнюю установку без защиты от осадков - даже с оцинковкой не выдерживает постоянного воздействия дождя
• Толщина 0,8 мм ограничивает применение в местах с высокими механическими нагрузками - например, под проездом транспорта

Примеры использования

• Обход колонн в производственном цехе при прокладке кабелей управления станками
• Переход через технологические проемы в офисных зданиях
• Формирование трассы вокруг HVAC-систем в торговых центрах
• Прокладка слаботочных сетей (LAN, CCTV) в многоквартирных домах с ограниченным пространством

Практические советы

• Перед монтажом проверьте, чтобы внутренний радиус изгиба не был меньше минимально допустимого для используемых кабелей - это предотвратит повреждение изоляции
• При использовании в сырых помещениях дополнительно герметизируйте стыки силиконовым составом
• Не затягивайте крепеж слишком сильно - это может деформировать оцинкованную поверхность
• Для удобства обслуживания оставляйте свободный доступ к крышке - не закрывайте ее полностью застройкой
• Этот угол - часть системы EKF-Line; для полной совместимости используйте другие элементы из этой же серии
