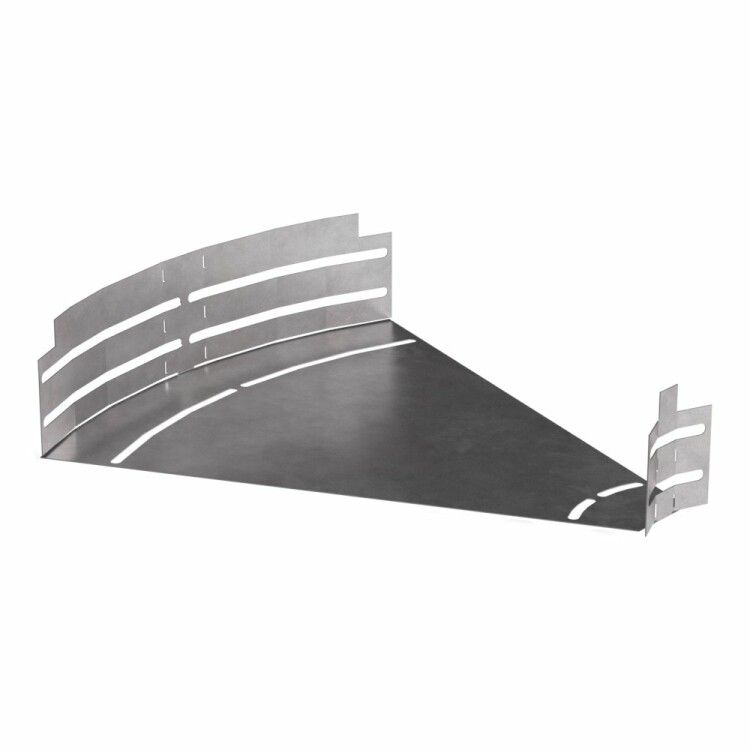

Угол горизонтальный изменяемый 0–45 градусов 400×80 от бренда ПРОМРУКАВ (артикул pr16.0995) предназначен для плавного соединения металлических кабельных лотков под углом, обеспечивая удобную прокладку кабелей в сложных трассах. Изделие выполнено из оцинкованной стали и рассчитано на работу в помещениях и под навесом.

Назначение и область применения

Угол горизонтальный изменяемый 0–45 градусов 400×80 используется для создания плавного перехода между горизонтальными участками кабельных лотков. Подходит для изменения угла трассы в пределах от 0 до 45 градусов - например, при обходе препятствий, выходе на этаж или переходе между уровнями оборудования. Применяется в системах прокладки силовых и слаботочных кабелей на объектах промышленного, коммерческого и инфраструктурного назначения: заводах, складах, АЗС, транспортных терминалах.

Технические характеристики

• Габариты: 400 мм (длина) × 80 мм (высота)
• Угол регулировки: от 0° до 45° - позволяет фиксировать нужный угол наклона без замены детали
• Материал: сталь с цинковым покрытием по технологии Сендзимира
• Толщина цинкового слоя: 10–22 мкм - защищает от коррозии даже при механическом воздействии
• Климатическое исполнение: УХЛ2 - допускает эксплуатацию при температуре от -80 C до +150 C
• Степень защиты: не указана - не предназначена для открытой установки под дождём или в сырых средах

Совместимость и монтаж

Угол горизонтальный изменяемый 0–45 градусов 400×80 совместим с металлическими лотками шириной 400 мм и высотой 80 мм. Монтаж осуществляется с помощью болтовых соединений - крепится к торцам лотков через предварительно подготовленные отверстия. Для надёжности рекомендуется использовать комплектные болты и шайбы того же производителя. Перед установкой проверьте соответствие внутренних габаритов лотка и угла - расхождение более 2–3 мм может вызвать перегрузку на крепления.

Безопасность и стандарты

Изделие соответствует требованиям к прочности и коррозионной стойкости для промышленных кабельных систем. Климатическое исполнение УХЛ2 гарантирует безопасную работу в условиях повышенной влажности и перепадов температур. Нет данных о сертификатах по ГОСТ или IEC - при использовании в ответственных сетях требуется дополнительная проверка совместимости с проектными нормами.

Преимущества

• Регулируемый угол - не требует запаса нескольких жестких углов, снижает количество типоразмеров на складе
• Цинкование по Сендзимиру - равномерное, долговечное покрытие, сохраняет целостность при гибке и резке
• Высокая рабочая температура (+150 C) - выдерживает нагрев от оборудования рядом с трассой
• Простота сборки - не требует специальных инструментов, легко адаптируется на месте

Ограничения применения

• Не предназначен для наружной установки под открытым небом - отсутствует гарантированная степень IP
• Не рекомендуется для использования в агрессивных химических средах (кислоты, щёлочи, солевые растворы)
• Максимальный угол 45° - нельзя применять для вертикальных поворотов или круче 45°
• Подходит только для лотков 400×80 - несовместим с другими размерами без адаптеров

Примеры использования

• Переход между двумя горизонтальными лотками на технологической площадке с перепадом уровней
• Обход колонны или трубопровода в цехе с минимальным радиусом изгиба
• Соединение лотков в зонах обслуживания оборудования, где необходим доступ сбоку
• Прокладка кабелей в подвесных потолках с ограниченным пространством

Практические советы

• Перед монтажом проверьте, чтобы лотки были выровнены по плоскости - искривление может затруднить фиксацию угла
• При частом перемещении кабелей используйте мягкие вставки внутри угла - снижает износ изоляции
• Не перетягивайте болты - оцинкованная сталь чувствительна к деформации при чрезмерном усилии
• Для длительной эксплуатации в местах с возможным попаданием влаги - дополнительно смажьте крепёж антикоррозийной paste
• Если ваша система требует герметичности - этот элемент не решит задачу; выбирайте другие решения с IP65+
