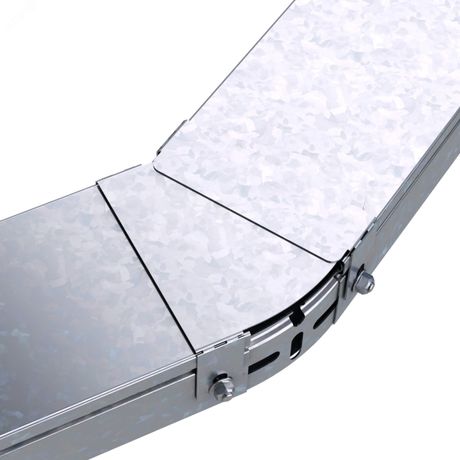

Крышка для угла горизонтального изменяемого CPO 0-44 осн.400, цинк-ламельный (аналог горячеоцинкованный) | 38014HDZL DKC ДКС

Крышка для угла горизонтального изменяемого CPO 0-44 основание 400 цинк-ламельный от DKC предназначена для защиты кабелей в системах лотков S5 Combitech, обеспечивая надёжную герметизацию и механическую безопасность. Артикул 38014hdzl совместим с регулируемыми углами шириной 400 мм.

Назначение и область применения

Крышка для угла горизонтального изменяемого CPO 0-44 основание 400 цинк-ламельный используется для закрывания соединительных участков между элементами лотковой системы S5 Combitech при изменении направления трассы под углом от 0° до 45°. Она защищает кабели от пыли, влаги, ударов и случайного доступа. Применяется в промышленных объектах: на заводах, в распределительных пунктах, на транспорте, в энергообъектах, где требуется высокая степень защиты кабельных путей.

Технические характеристики

• Тип изделия: крышка на угол
• Материал: сталь оцинкованная
• Покрытие: цинк-ламельное (на базе магниевой смолы с частицами алюминия и цинка)
• Цвет: серый
• Длина: 142 мм
• Угол поворота: регулируемый от 0° до 45°
• Тип крепления: привинчивание (винты)
• Шарнирное крепление: да
• Совместимость с лотками: да (только с лотками S5 Combitech шириной 400 мм)
• Огнестойкость: да
• Максимальная степень защиты IP: 44 (защита от брызг воды и твердых предметов >1 мм)

Совместимость и монтаж

Крышка 38014hdzl совместима исключительно с угловыми переходниками серии S5 Combitech шириной 400 мм. Установка выполняется после сборки угла. Для фиксации используются винты, входящие в комплект или приобретаемые отдельно. Шарнирное устройство позволяет легко выставить нужный угол перед затяжкой. Монтаж возможен как на вертикальных, так и на горизонтальных участках трассы. Перед установкой проверьте соответствие ширины лотка - 400 мм - и наличие зазора для плотного прилегания крышки.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и имеет повышенную стойкость к коррозии благодаря цинк-ламельному покрытию. Защита IP44 достигается при правильном монтаже и использовании с оригинальными элементами S5 Combitech. Цинк-ламельное покрытие обеспечивает электрохимическую защиту, аналогичную горячему цинкованию, что делает продукцию пригодной для работы в условиях повышенной влажности и агрессивной среды.

Преимущества

• Гибкая регулировка угла - можно точно адаптировать под реальные условия прокладки кабелей
• Высокая прочность стали с цинк-ламельным покрытием - долговечность даже в агрессивных средах
• Легкий монтаж - фиксация винтами без сложных инструментов
• Поддержка целостности системы - сохраняет уровень защиты всей трассы S5 Combitech
• Экономия времени - не требует доработки или подгонки при установке

Ограничения применения

• Не для лотков других серий или шириной отличной от 400 мм
• Не рекомендуется использовать вне помещений без дополнительной защиты от прямого попадания дождя - максимальная защита IP44 не предполагает постоянного контакта с потоком воды
• Запрещено перегревать изделие выше температур, допустимых для материалов S5 Combitech (не указаны явно, но следует из контекста - не более 90–100C длительное время)
• Не заменяет крышку на прямом участке - предназначена только для угловых соединений

Примеры использования

• Защита кабелей на производстве при изменении направления трассы от горизонтальной к вертикальной плоскости
• Прокладка силовых кабелей в технологических корпусах с ограниченным пространством
• Обустройство кабельных каналов в пищевых цехах - устойчивость к мойкам и влажной среде
• Интеграция в автоматические линии с частыми изменениями маршрутов проводки

Практические советы

• Перед монтажом убедитесь, что угол уже установлен и зафиксирован - крышка одевается поверх него
• Используйте винты того же типа, что и в остальной системе S5 Combitech - чтобы не нарушить равномерность нагрузки
• Проверяйте плотность прилегания крышки: щели снижают класс защиты IP44
• При работе в местах с высокой запылённостью - периодически осматривайте кромки крышки на предмет скопления пыли
• Артикул 38014hdzl - всегда заказывайте с учётом количества углов в проекте; одна крышка рассчитана на один угол
