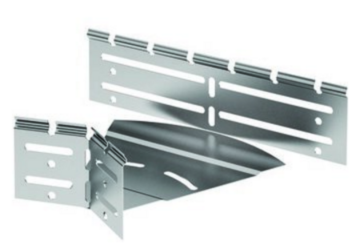

Угол горизонтальный изменяемый СРО 0-44град. 500х100 | 360510 DKC ДКС

Угол горизонтальный изменяемый СРО 0-44/45 град. 500х100 от DKC (ДКС) - это регулируемый элемент для сборки трактов линейки S5 Combitech, обеспечивающий плавные горизонтальные повороты кабельной трассы под углом до 45°. Артикул 360510 предназначен для прокладки кабелей на объектах с жесткими требованиями к безопасности и долговечности.

Назначение и область применения

Элемент используется для создания плавных горизонтальных поворотов в кабельных трассах, где требуется изменение направления без острых углов. Подходит для систем с листовыми лотками S5 Combitech. Применяется в промышленных помещениях, на заводах, в распределительных пунктах, на конвейерах и в других местах, где важно сохранить целостность кабелей при прокладке.

Технические характеристики

• Угол поворота: регулируемый от 0° до 45°
• Габариты: ширина 500 мм, высота 100 мм
• Материал: сталь оцинкованная горячим способом по методу Сендзимира
• Толщина стенки: 0,8 мм
• Исполнение изгиба: плавный, без резких переходов
• Перфорация: есть на боковой стенке и в основании - для фиксации и вентиляции
• Цвет: серый
• Огнестойкость: соответствует требованиям
• Исполнение: без соединительного элемента - требует комплектации с другими деталями S5 Combitech

Совместимость и монтаж

Угол горизонтальный изменяемый СРО 0-44/45 град. 500х100 совместим исключительно с лотками серии S5 Combitech. Монтаж выполняется после сборки прямых участков. Элемент поставляется в разобранном виде - необходимо собрать его перед установкой. Для фиксации используются болты и перфорированные отверстия. Убедитесь, что посадочные поверхности совпадают по ширине (500 мм) и высоте (100 мм) с другими элементами системы. Соединение с прямыми лотками осуществляется через стандартные крепежные отверстия - специальные зажимы или кронштейны не требуются.

Безопасность и стандарты

Изделие выполнено из оцинкованной стали по методу Сендзимира - обеспечивает устойчивость к коррозии и длительный срок службы. Огнестойкость соответствует нормам для промышленных кабельных систем. Перфорация снижает риск перегрева за счет естественной вентиляции. Нет открытых острых кромок - безопасно для кабелей и обслуживающего персонала.

Преимущества

• Регулируемый угол позволяет адаптировать трассу под реальные условия без замены элемента
• Плавный изгиб минимизирует механическое напряжение на кабелях при протяжке
• Оцинкование по методу Сендзимира гарантирует защиту даже при повреждении покрытия во время монтажа
• Перфорация в основании и боковинах упрощает крепление к полу, стене или опорам
• Совместимость с всей серией S5 Combitech - возможность масштабирования и модификации трассы

Ограничения применения

• Не предназначена для вертикальных поворотов - работает только в горизонтальной плоскости
• Требует точного подбора смежных элементов S5 Combitech - несовместима с лотками других серий
• Не рекомендуется использовать в условиях постоянного воздействия химически активных сред (например, кислотных паров)
• Запрещается сваривать или выполнять термическую обработку - нарушится цинковое покрытие

Примеры использования

• Поворот трассы вокруг колонны в производственном цехе
• Обход оборудования на конвейерной линии с ограниченным пространством
• Создание плавного перехода между двумя уровнями лотков в распределительной комнате
• Прокладка кабелей в технологических каналах с необходимостью изменения направления под малым углом

Практические советы

• Перед монтажом проверьте, чтобы все лотки в трассе имели одинаковую высоту (100 мм) и тип крепления
• При сборке используйте только оригинальные крепежи от DKC - они рассчитаны на нагрузку и шаг перфорации
• Не затягивайте болты слишком сильно - это может деформировать тонкую сталь (0,8 мм)
• Если угол нужен менее 45°, выставите его заранее - после сборки и закрепления регулировка невозможна
• Для длинных трасс с несколькими поворотами рекомендуется проектировать маршрут с учетом радиуса изгиба - минимальный радиус соответствует внутреннему контуру элемента
