Угол горизонтальный изменяемый СРО 0-44 град. 500х50, цинк-ламельный (аналог горячеоцинкованный) | 360505HDZL DKC ДКС

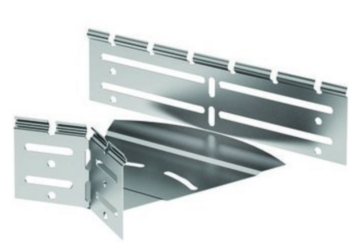

Угол горизонтальный изменяемый 0-44/45 град. 500х50, цинк-ламельный (аналог горячеоцинкованный) СРО/CPO - это регулируемый элемент для формирования плавных горизонтальных поворотов трассы в системах листовых лотков S5 Combitech от DKC. Артикул 360505hdzl предназначен для прокладки кабелей в промышленных условиях с высокими требованиями к защите от коррозии.

Назначение и область применения

Элемент используется для создания плавных поворотов трассы в горизонтальной плоскости под углом от 0° до 45°. Применяется в системах лотков S5 Combitech для укладки силовых и контрольных кабелей на объектах с высокой влажностью, запылённостью или агрессивной средой - например, на заводах, в тоннелях, на элеваторах, в пищевой и химической промышленности.

Технические характеристики

• Угол поворота: регулируемый от 0° до 45°
• Габариты: ширина 500 мм, высота 50 мм
• Внутренний радиус: 57 мм (обеспечивает минимальное натяжение кабелей при изгибе)
• Толщина материала: 0,8 мм
• Материал: сталь оцинкованная
• Покрытие: цинк-ламельное - химически активная магниевая смола с частицами алюминия и цинка
• Цвет: серый
• Исполнение: без соединительного элемента - требует крепления к другим элементам системы
• Перфорация: есть на боковой стенке и в основании - для удобства крепления болтами и вентиляции
• Огнестойкость: да - соответствует требованиям к негорючим материалам
• Изгиб: плавный - исключает острые кромки, снижает риск повреждения изоляции кабелей

Совместимость и монтаж

Угол совместим только с лотками серии S5 Combitech от DKC. Монтаж выполняется путём фиксации к прямым участкам лотков с помощью самонарезающих или обычных болтов через перфорацию. Угол доставляется в разобранном виде - перед установкой необходимо собрать его по инструкции производителя. Для надёжного крепления используйте крепёж с подходящей длиной и диаметром, учитывающим толщину стенки 0,8 мм. Не применяйте сварку - она нарушает антикоррозийное покрытие.

Безопасность и стандарты

Изделие соответствует требованиям к негорючим материалам (огнестойкость подтверждена). Цинк-ламельное покрытие обеспечивает класс коррозионной стойкости, сравнимый с горячеоцинкованным покрытием по ГОСТ 14918. Электрохимическая защита предотвращает развитие коррозии даже при механическом повреждении поверхности.

Преимущества

• Плавный изгиб с радиусом 57 мм минимизирует нагрузку на кабели при прокладке
• Цинк-ламельное покрытие устойчиво к коррозии в агрессивных средах - долговечнее обычного цинка
• Перфорированные стенки обеспечивают гибкую фиксацию и естественную вентиляцию внутри трассы
• Регулируемый угол позволяет адаптировать трассу под реальные условия без замены детали
• Совместимость с серией S5 Combitech гарантирует точное соответствие габаритов и крепёжных отверстий

Ограничения применения

• Не предназначено для вертикальных поворотов - работает только в горизонтальной плоскости
• Не рекомендовано использование вне помещений без защиты от прямых осадков - хотя покрытие устойчиво, длительное воздействие воды может снизить срок службы
• Запрещена сварка - повреждает защитное покрытие и создаёт зоны коррозии
• Не совместим с другими сериями лотков - только с S5 Combitech
• Не подходит для кабелей с внешним диаметром более половины высоты лотка (более 25 мм) - возможны трудности при протяжке

Примеры использования

• Формирование поворота трассы вокруг колонны в цехе металлургического производства
• Обход препятствий на конвейерной линии в пищевой промышленности
• Создание плавного перехода между двумя уровнями лотков в распределительном щите
• Прокладка кабелей в тоннеле с повышенной влажностью - благодаря цинк-ламельному покрытию

Практические советы

• При выборе угла учтите, что внутренний радиус 57 мм определяет минимальный допустимый радиус изгиба кабеля - проверьте его согласно нормам ПУЭ
• Перед сборкой убедитесь, что все компоненты серии S5 Combitech имеют одинаковое покрытие - сочетание с другими типами покрытий может вызвать гальваническую коррозию
• Для частых перемещений оборудования используйте дополнительные крепления - регулируемый механизм не рассчитан на постоянную вибрацию
• При необходимости увеличить жёсткость конструкции можно использовать усиливающие планки (не входящие в комплект)
• Артикул 360505hdzl - единственный вариант этого типа в линейке DKC; другие производители не предоставляют аналогичного решения с цинк-ламельным покрытием и таким же радиусом
