Горизонтальный изменяемый угол CPO 0-45 град. 400х80 | 360408 DKC ДКС

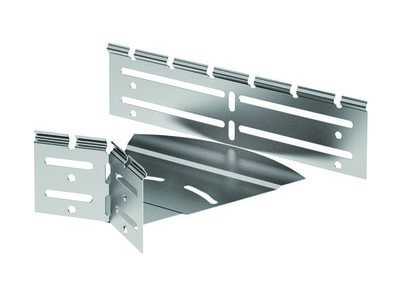

Угол горизонтальный изменяемый 0-45 град. 400х80 CPO, СРО DKC - это регулируемый элемент для формирования плавных горизонтальных поворотов трассы в системах листовых лотков S5 Combitech. Благодаря оцинкованной стали и перфорированным стенкам, он обеспечивает надёжную фиксацию кабелей и совместим с основными компонентами линейки.

Назначение и область применения

Элемент предназначен для создания плавных горизонтальных поворотов трассы под углом от 0 до 45 градусов. Применяется в системах лотков S5 Combitech для прокладки силовых и управляющих кабелей на объектах с высокой плотностью коммуникаций - например, в цехах, распределительных пунктах, серверных помещениях и на транспорте.

Технические характеристики

• Габариты: ширина 400 мм, высота 80 мм, внутренний радиус 80 мм
• Материал: сталь оцинкованная горячим способом по методу Сендзимира
• Толщина стенки: 0,8 мм
• Исполнение изгиба: плавный, без острых кромок
• Перфорация: есть на боковой стенке и в основании - для крепления болтами и вентиляции
• Цвет: серый
• Огнестойкость: соответствует требованиям к негорючим материалам
• Исполнение: без соединительного элемента - требует установки с другими компонентами системы

Совместимость и монтаж

Угол горизонтальный изменяемый 0-45 град. 400х80 CPO, СРО DKC совместим исключительно с лотками серии S5 Combitech. Монтаж выполняется путём сборки с прямыми участками и другими угловыми элементами линейки. Угол доставляется в разобранном виде - перед установкой необходимо собрать конструкцию, выставив нужный угол, затем зафиксировать болтами через перфорацию. Для прочной фиксации используйте крепёж того же класса corrosion resistance, что и сам лоток.

Безопасность и стандарты

Изделие выполнено из оцинкованной стали по методу Сендзимира - обеспечивает долговечную защиту от коррозии. Соответствует нормам огнестойкости для электроустановок. Перфорация снижает риск перегрева кабелей. Нет открытых острых кромок - минимизирует риск повреждения изоляции проводов при прокладке.

Преимущества

• Плавный изгиб снижает механическую нагрузку на кабель при протяжке
• Оцинкование по методу Сендзимира гарантирует срок службы более 25 лет в условиях повышенной влажности
• Перфорация позволяет легко крепить угол к опорным конструкциям и использовать его как заземляющий элемент
• Регулируемый угол даёт гибкость при проектировании трасс - не требуется запасать множество жёстких углов
• Совместимость с широким спектром аксессуаров S5 Combitech упрощает масштабирование проекта

Ограничения применения

• Не предназначена для вертикальных поворотов - используется только в горизонтальной плоскости
• Не имеет встроенных крепёжных элементов - требует внешнего крепления
• Не рекомендуется для использования вне закрытых помещений без дополнительной защиты от осадков
• Подходит только для лотков S5 Combitech; несовместим с продукцией других производителей

Примеры использования

• Обход колонн и трубопроводов в производственном цехе
• Формирование маршрутов кабелей вокруг оборудования в серверной комнате
• Прокладка трассы вдоль стен с необходимостью изменения направления под малым углом
• Создание ответвлений от главной линии лотка в распределительных щитах

Практические советы

• При выборе угла учтите посадочные размеры - ширина 400 мм и высота 80 мм должны точно соответствовать другим элементам S5 Combitech
• Перед сборкой проверьте, чтобы все детали были целыми - особенно перфорированные края
• Для крепления используйте самонарезающие болты M6 или M8 с гроверами - они лучше работают с оцинкованной сталью
• Не допускайте перегрузки кабелями - максимальная заполненность должна соответствовать нормам ГОСТ 31943
• При необходимости можно дополнительно герметизировать стыки между углом и лотком силиконовым составом для IP54+ защиты
