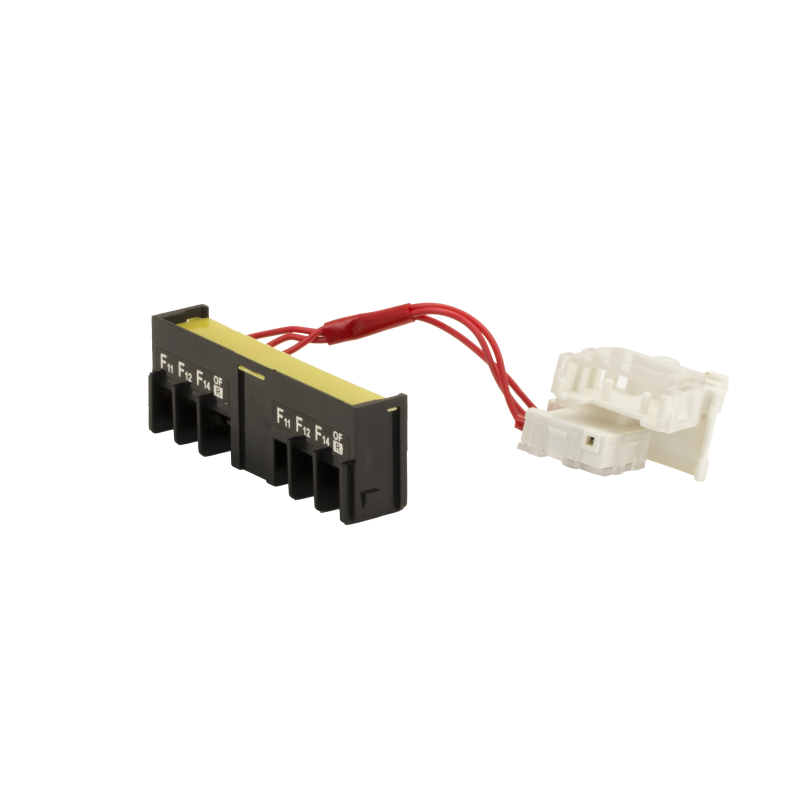

Дополнительный контакт к ВА-99М 100 EKF PROxima правый | mccb99m-a-038-r

Дополнительный контакт к ВА-99М 100 правый от EKF - это модульное устройство для передачи сигналов о состоянии силовых контактов автоматического выключателя ВА-99М. Артикул mccb99m-a-038-r позволяет легко заменить или доработать существующую систему управления, не меняя основной выключатель.

Назначение и область применения

Дополнительный контакт к ВА-99М 100 правый используется для передачи информации о положении силовых контактов выключателя - включен/выключен. Он подключается к цепям контроля, сигнализации или автоматизации, чтобы отслеживать состояние оборудования на удалённом пульте или в системе управления.

Подходит для установки на автоматические выключатели серии PROxima EKF модели ВА-99М. Часто применяется в щитах управления промышленного оборудования: насосах, вентиляторах, конвейерах, станках, где важно знать, включён ли аппарат, даже если он находится вне зоны видимости.

Технические характеристики

• Тип контактов: один нормально замкнутый (НЗ) и один нормально открытый (НО)
• Общее количество переключающих контактов: 1 (комбинированный НЗ+НО)
• Номинальный ток: 2 А при переменном токе 230 В (AC-15)
• Тип подключения: клеммный - провода фиксируются винтами
• Количество переключателей сигнала неисправности: 2 - обеспечивают диагностику состояния контактов при отказе
• Расположение: правостороннее - устанавливается справа от основного выключателя

Совместимость и монтаж

Дополнительный контакт к ВА-99М 100 правый совместим только с автоматическими выключателями ВА-99М EKF серии PROxima. Установка выполняется механически - контакт вставляется в специальный паз на боковой поверхности выключателя и фиксируется до щелчка. Подключение проводов осуществляется через клеммы на корпусе модуля.

Не допускается установка на другие модели выключателей, включая аналоги других брендов. Перед монтажом убедитесь, что на выключателе есть свободная ниша для дополнительного устройства - она должна быть пустой и не занята другим аксессуаром.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов для коммутационных элементов в распределительных устройствах. Рабочие параметры (ток 2 А, напряжение 230 В AC) рассчитаны на безопасную работу в бытовых и промышленных сетях. Контакты изготавливаются из материалов, устойчивых к дуговым разрядам и окислению.

Преимущества

• Компактный размер - не занимает лишнего места в шкафу
• Чёткая механическая связь с силовыми контактами - сигнал точно отражает реальное положение выключателя
• Два переключателя сигнала неисправности позволяют обнаружить заклинивание или отказ контактов
• Клеммное подключение - удобно для монтажа и обслуживания, не требует пайки

Ограничения применения

• Не предназначена для работы с нагрузкой выше 2 А при 230 В AC - превышение может вызвать сваривание контактов
• Не работает с постоянным током (DC) - только переменный ток AC-15
• Только для установки на выключатели ВА-99М EKF; несовместима с другими сериями или брендами
• Не имеет защиты от внешних воздействий (IP-класс не указан) - устанавливается внутри электрошкафа

Примеры использования

• Сигнализация включения станка на пульт управления
• Интеграция с PLC для контроля доступа к оборудованию
• Автоматическое отключение системы при отключении питания
• Логирование времени работы оборудования через реле контроля состояния

Практические советы

• Перед установкой проверьте, что выключатель ВА-99М полностью отключён и обесточен
• При подключении используйте провода сечением 0,5–2,5 мм2 - оптимально для клеммного соединения
• Правильное расположение (правый борт) важно - если нужен левый контакт, выбирайте модель с пометкой “левый”
• При сборке шкафа оставляйте минимум 10 мм свободного пространства вокруг контакта для вентиляции и доступа
• Проверяйте работоспособность после монтажа: вручную переведите выключатель в положение ON/OFF и убедитесь, что сигналы поступают в контроллер
