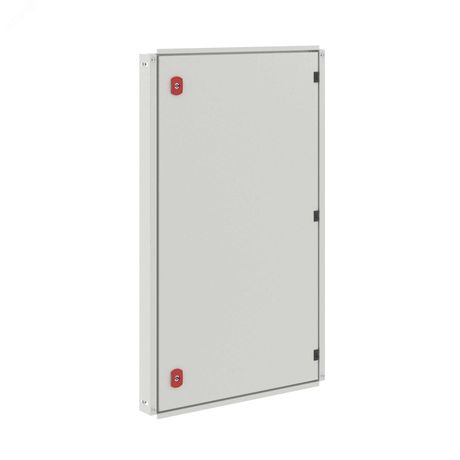

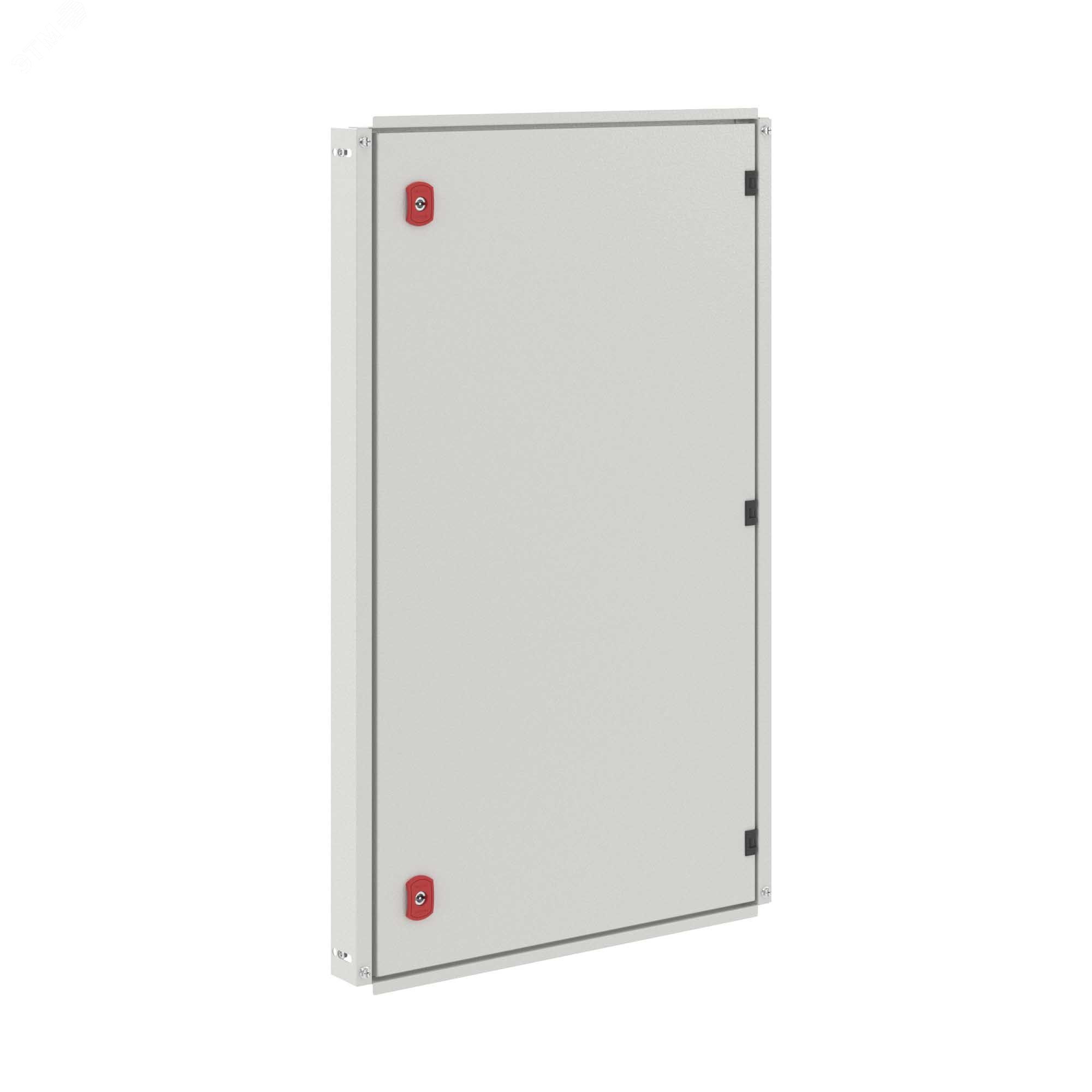

Дверь внутренняя для навесных корпусов ВхШ 1200x800 мм | R5IEST128 DKC ДКС

Дверь внутренняя для навесных корпусов ВхШ 1200x800 мм от DKC (ДКС), артикул r5iest128, предназначена для герметизации доступа внутрь корпусов серий ST/STX/STE/STEX/STH. Она обеспечивает надёжную физическую защиту оборудования при сохранении степени защиты IP66 самого корпуса.

Назначение и область применения

Эта дверь используется исключительно внутри навесных электрощитов и распределительных шкафов. Её задача - защищать внутреннее оборудование от случайного контакта, пыли и механических повреждений, не снижая общей степени защиты корпуса. Подходит для промышленных объектов, автоматизированных линий, систем управления и силовой аппаратуры, где требуется частый доступ к элементам управления или коммутации.

Технические характеристики

• Габариты: высота 1200 мм, ширина 800 мм
• Материал: сталь толщиной 1,5 мм
• Покрытие: порошковое, цвет RAL 7035 (серый)
• Степень защиты: IP20 (защита от предметов более 12 мм, но не от воды)
• Угол открывания: до 95°
• Максимальная статическая нагрузка: 12 кг
• Расстояние от монтажной платы до двери:
  • при глубине корпуса 300 мм: 227–259 мм
  • при глубине корпуса 400 мм: 327–359 мм
• Замок: с личинкой под ключ с двойной бородкой
• Петли и ригели: металлические

Совместимость и монтаж

Дверь внутренняя для навесных корпусов ВхШ 1200x800 мм совместима только с корпусами серий ST, STX, STE, STEX и STH от DKC. Устанавливается на предварительно смонтированную раму корпуса. Крепление осуществляется через встроенные петли и замок, входящие в комплект. Не устанавливается в корпусы, оснащённые рейками для бокового монтажа R5RD и R5RDMP - они мешают закрыванию двери.

Безопасность и стандарты

Степень защиты IP20 соответствует требованиям IEC 60529 - дверь защищает от прямого контакта с крупными частями тела и инструментами, но не является водонепроницаемой. Обеспечивает безопасность персонала при обслуживании, однако не заменяет основную защиту корпуса (IP66), которая сохраняется при установленной двери.

Преимущества

• Высокая прочность благодаря стальной конструкции толщиной 1,5 мм
• Атмосферостойкое порошковое покрытие устойчиво к царапинам и коррозии
• Фиксированное положение при открытии до 95° удобно для обслуживания
• Замок с двойной бородкой обеспечивает надёжное запирание
• Комплект заземления встроен - не требует дополнительного подключения проводов

Ограничения применения

• Не применяется вне корпусов серий ST/STX/STE/STEX/STH
• Несовместима с рейками R5RD и R5RDMP - вызывает препятствие при закрывании
• IP20 не допускает использование во влажных средах или местах с риском попадания жидкости
• Максимальная нагрузка 12 кг - нельзя использовать как опору или место крепления тяжёлых устройств

Примеры использования

• Щиты управления насосными станциями
• Корпуса частотных преобразователей на конвейерах
• Распределительные пункты в цехах с повышенным уровнем пыли
• Автоматические системы контроля температуры и давления

Практические советы

• Перед монтажом проверьте глубину корпуса - расстояние до двери должно попадать в указанные диапазоны (227–259 мм или 327–359 мм)
• Не используйте дверь в сочетании с боковыми рейками R5RD - даже если кажется, что она “влезает”, возможны деформация рамы или отказ замка
• Проверяйте целостность замка перед каждым обслуживанием - личинка должна легко поворачиваться без усилий
• Порошковое покрытие можно протирать влажной тряпкой, но не применять растворители и абразивы
• Если корпус имеет большую глубину (>400 мм), убедитесь, что внутренние элементы не выступают за пределы допустимого расстояния до двери
