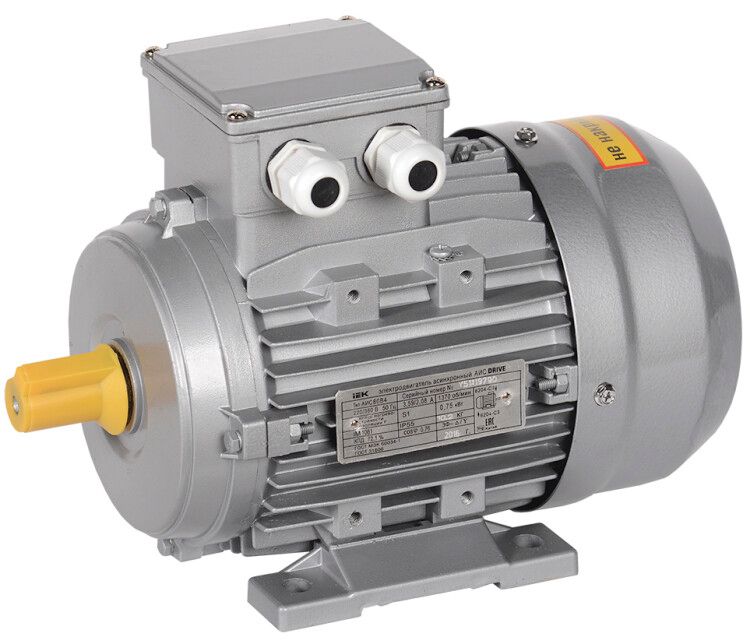

Электродвигатель АИС DRIVE 3ф 90LB4 220/380В 2.2кВт 1500об/мин 1081 IEK AIS090-B4-002-2-1510

Электродвигатель трехфазный АИС 90LB4 2,2кВт 1500об/мин 380В (220/380В) 1081 DRIVE — надёжный асинхронный двигатель от IEK серии DRIVE, предназначенный для постоянной работы на промышленном оборудовании с нагрузкой до 2,2 кВт. Подходит для установки в системах с сетью 380 В, имеет степень защиты IP55 и работает в условиях от -45°C до +40°C.

Назначение и область применения

Электродвигатель трехфазный АИС 90LB4 2,2кВт 1500об/мин 380В (220/380В) 1081 DRIVE используется там, где требуется устойчивый крутящий момент и длительная работа без перегрева. Применяется в промышленных системах: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ, смесителях, затворах и других устройствах с механической нагрузкой.

Технические характеристики

• Мощность: 2,2 кВт — достаточна для средних по габаритам механизмов
• Напряжение: 380 В (возможно подключение и на 220 В — двойная схема соединения обмоток)
• Частота вращения: 1500 об/мин — соответствует четырёхполюсному двигателю при частоте сети 50 Гц
• Количество фаз: 3 — требует трёхфазного питания
• Тип двигателя: асинхронный — прост в обслуживании, не требует щёток
• КПД: 0,81 — эффективное преобразование электроэнергии в механическую работу
• Коэффициент мощности: 0,8 — потребляет реактивную мощность, требует компенсации в крупных системах
• Номинальный ток: 8,91 А (при 220 В / звезда) / 5,16 А (при 380 В / треугольник)
• Степень защиты: IP55 — защищён от пыли и струй воды из любого направления
• Высота оси вращения: 90 мм — совпадает с типоразмером корпуса
• Подшипники: шариковые — обеспечивают долгий срок службы при равномерной нагрузке
• Климатическое исполнение: У2 — рассчитан на умеренный климат с возможностью работы при минусовых температурах
• Рабочий диапазон температур: от -45°C до +40°C — подходит для холодных цехов и открытых площадок
• Монтажное исполнение: IM1081 — фланцевое крепление с валом на выходе
• Гарантия: 36 месяцев
• Соответствие стандарту: ГОСТ 51689

Совместимость и монтаж

Электродвигатель трехфазный АИС 90LB4 2,2кВт 1500об/мин 380В (220/380В) 1081 DRIVE имеет монтажное исполнение IM1081 — значит, он крепится через фланец, а вал выступает для передачи момента. Для подключения используйте клеммную коробку с доступом к выводам U1-V1-W1 и U2-V2-W2. Переключение между 220 В и 380 В осуществляется изменением схемы соединения обмоток: “звезда” для 380 В, “треугольник” для 220 В. Обязательно проверьте соответствие посадочных размеров: диаметр вала — 24 мм, расстояние между крепёжными отверстиями фланца — согласно ГОСТ. Не допускается использование с частотным преобразователем без предварительной проверки совместимости модели.

Безопасность и стандарты

Электродвигатель трехфазный АИС 90LB4 2,2кВт 1500об/мин 380В (220/380В) 1081 DRIVE соответствует требованиям ГОСТ 51689 и имеет класс защиты IP55, что обеспечивает безопасную эксплуатацию в запылённых и влажных помещениях. Наличие шариковых подшипников снижает риск заклинивания. Работа при температурах ниже -45°C или выше +40°C недопустима — это может вызвать повреждение изоляции или деформацию деталей.

Преимущества

• Двухдиапазонное напряжение (220/380 В) позволяет использовать двигатель в различных сетях без замены оборудования
• Высокая степень защиты IP55 — идеально для условий производства, где есть пыль, брызги воды или моющие средства
• Низкий уровень шума и вибраций благодаря качественным шариковым подшипникам
• Долгий срок службы — гарантия 3 года и сертификат соответствия ГОСТ
• Лёгкая замена — стандартизованный типоразмер 90 мм совместим с большинством приводных систем

Ограничения применения

• Не предназначен для частотного регулирования — без специальной модификации может перегреваться при работе вне номинальной частоты
• Запрещено использование в взрывоопасных зонах — отсутствует взрывозащита Ex
• Не рекомендован для кратковременных пусков более 5–6 раз в час — высокий пусковой ток может нагревать обмотки
• При температуре окружающей среды ниже -45°C возможна потеря эластичности материалов — требуется предварительный прогрев
• Не подходит для вертикального монтажа с опорой на вал — не предусмотрена усиленная система поддержки

Примеры использования

• Насосная станция в системе водоснабжения — устойчив к влаге и пыли
• Конвейер на пищевом производстве — легко моется, не боится брызг
• Вентиляционный агрегат в цеху — работает круглосуточно при 1500 об/мин
• Обработка металла на токарном станке — точный крутящий момент при 2,2 кВт
• Смеситель для бетона — выдерживает длительные нагрузки и перегрузки

Практические советы

• При подключении к сети 380 В обязательно используйте схему “звезда” — иначе двигатель выйдет из строя
• Перед первым запуском проверьте вращение вала — при необходимости поменяйте местами любые две фазы
• Убедитесь, что кабель имеет сечение не менее 2,5 мм² для медного провода (при 380 В)
• Проверяйте герметичность клеммной коробки — даже при IP55 попадание влаги внутрь может вызвать КЗ
• При монтаже соблюдайте посадочные размеры: диаметр вала 24 мм, фланец с крепёжными отверстиями по ГОСТ
• Не забудьте про термореле или тепловую защиту — особенно при частых пусках
